7.4 Design do módulo de medição
2
1
3
10
6
5
9
8

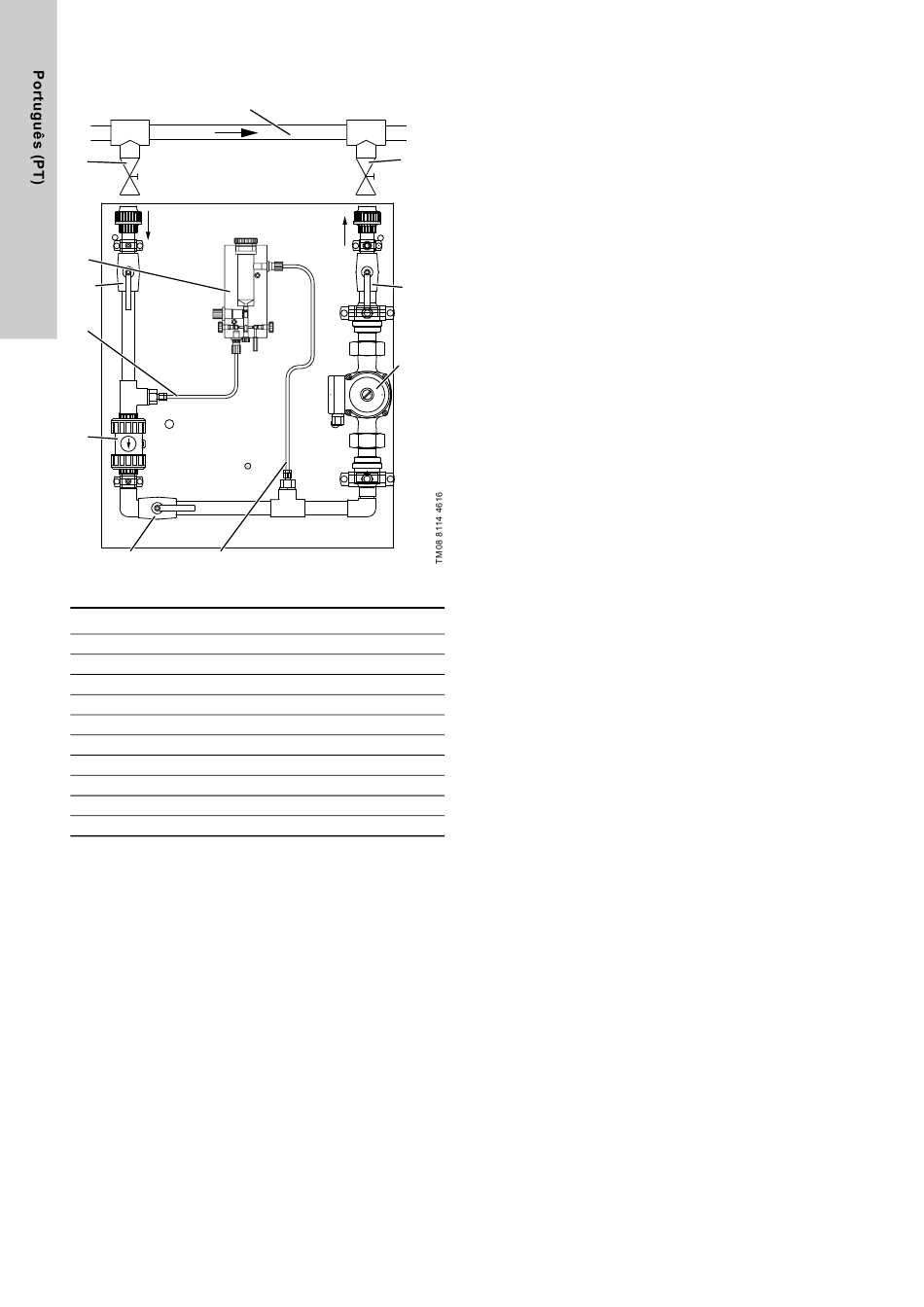

Fig. 7 AQC-D6
Pos. Descrição
1 Guarnição de extracção (fornecida pelo cliente)
2 Linha de água principal (fornecida pelo cliente)
3 Guarnição de fluxo / célula de medição AQC-D6
4 Bomba de circulação
5 Válvula cónica de retenção
6 Remoção da água de medição
7 Guarnição de alimentação (fornecida pelo cliente)
8 Recirculação da água de medição
9 Válvula de estrangulamento
10 Válvulas de isolamento
100
7.5 Princípio funcional do módulo de medição
O módulo de medição é utilizado para fornecer água de medição
à célula de medição AQC-D6 para esta determinar a concentra-
ção de dióxido de cloro na água potável. Consultar a secção
7.3 Função da AQC-D6. Aqui a água de medição é retirada da
linha de água principal utilizando uma derivação e novamente ali-
7 mentada.
A água de medição é transportada para fora da linha principal de
água (pos. 2) utilizando uma guarnição de extracção (pos. 1),
a partir de onde passa pela derivação e por uma guarnição de ali-
mentação (pos. 7), regressando à linha de água principal
(pos. 2). A válvula cónica de retenção por mola (pos. 5) impede o
refluxo da água de medição. A corrente de água de medição
pode ser bloqueada utilizando as válvulas de isolamento
10
(pos. 10). A bomba de circulação (pos. 4) conduz a corrente de
água de medição através da derivação. Esta foi concebida espe-
cificamente para compensar quedas de pressão internas. Assim,
as linhas de extracção e de alimentação devem ser o mais curtas
possível.
4
A água de medição é levada desta derivação através da extrac-
ção de água de medição (pos. 6), a partir de onde flui através da
guarnição de fluxo (pos. 3) para a célula de medição e depois de
volta à derivação através da guarnição de recirculação da água
de medição (pos. 8). Para isto, a válvula de estrangulamento
(pos. 9) restringe o fluxo de água para a derivação até ter pas-
sado água de medição suficiente pela secção de extracção da
água de medição (pos. 6) para a guarnição de fluxo / célula de
medição AQC-D6 (pos. 3).
