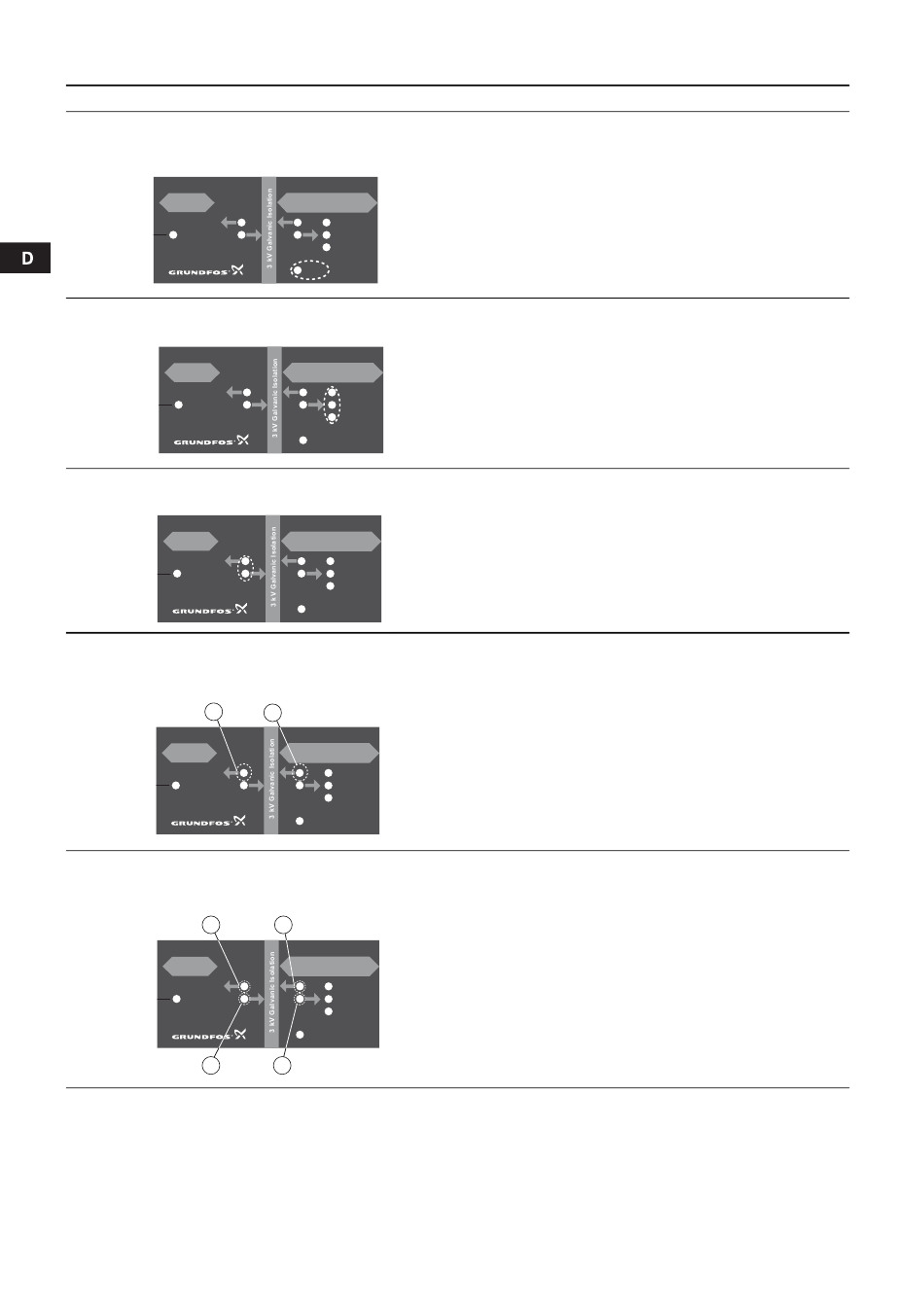

6. Störungsübersicht
Störung
1 Die Kommunikation wurde aufgebaut. Die grüne
LED erlischt, nachdem über einen längeren Zeit-
raum keine Daten übertragen worden sind.
PC
Data
USB
2 Keine der gelben LEDs leuchtet. Das produkt-
spezifische Kabel ist angeschlossen.
PC
Data
USB
3 Es wurde keine Kommunikation aufgebaut.
Keine der roten LEDs leuchtet.
PC
Data
USB
4 Es wurde keine Kommunikation aufgebaut. Die rote
LED (Pos. 1) leuchtet nicht und die rote LED
(Pos. 2) blinkt.
1
PC
Data
USB
5 Es wurde keine Kommunikation aufgebaut.
Die beiden LEDs (Pos. 1 und 2) leuchten nicht und
die beiden anderen LEDs (Pos. 3 und 4) blinken.
1
PC
Data
USB
3
18
Mögliche Ursache
• Der PC hat die Verbindung zum
PC Tool unterbrochen, um Strom zu
sparen.
• Der PC befindet sich im Standby-
Modus.
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Das produktspezifische Kabel ist
defekt.
• Das Gerät PC Tool Link ist defekt.
PC Tool Link
• Das 5 Volt-Ausgangssignal vom
Grundfos Unit Grundfos Produkt liegt nicht an.
Data RS232
TTL
GENIbus
(RS485)
Power
• Der PC überträgt keine Daten.
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Das Gerät PC Tool Link ist defekt.
2
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Das Grundfos Produkt antwortet
nicht.
2
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
4
Abhilfevorschlag
• Normalen PC-Modus wieder-
herstellen.
• Prüfen, ob das produktspezifische
Kabel mit dem Produkt verbunden
ist und ob das Produkt eingeschal-
tet ist.
• PC Tool Link und Kabel an den
Grundfos Service schicken.
• Die COM-Port Einstellungen für
das PC Tool Link prüfen.
• Das PC Tool Link an den Grundfos
Service schicken.
• Prüfen, ob das Produkt eingeschal-
tet ist.
• Das produktspezifische Kabel
prüfen.
• Konfiguration des produktspezifi-
schen PC-Tools prüfen.
