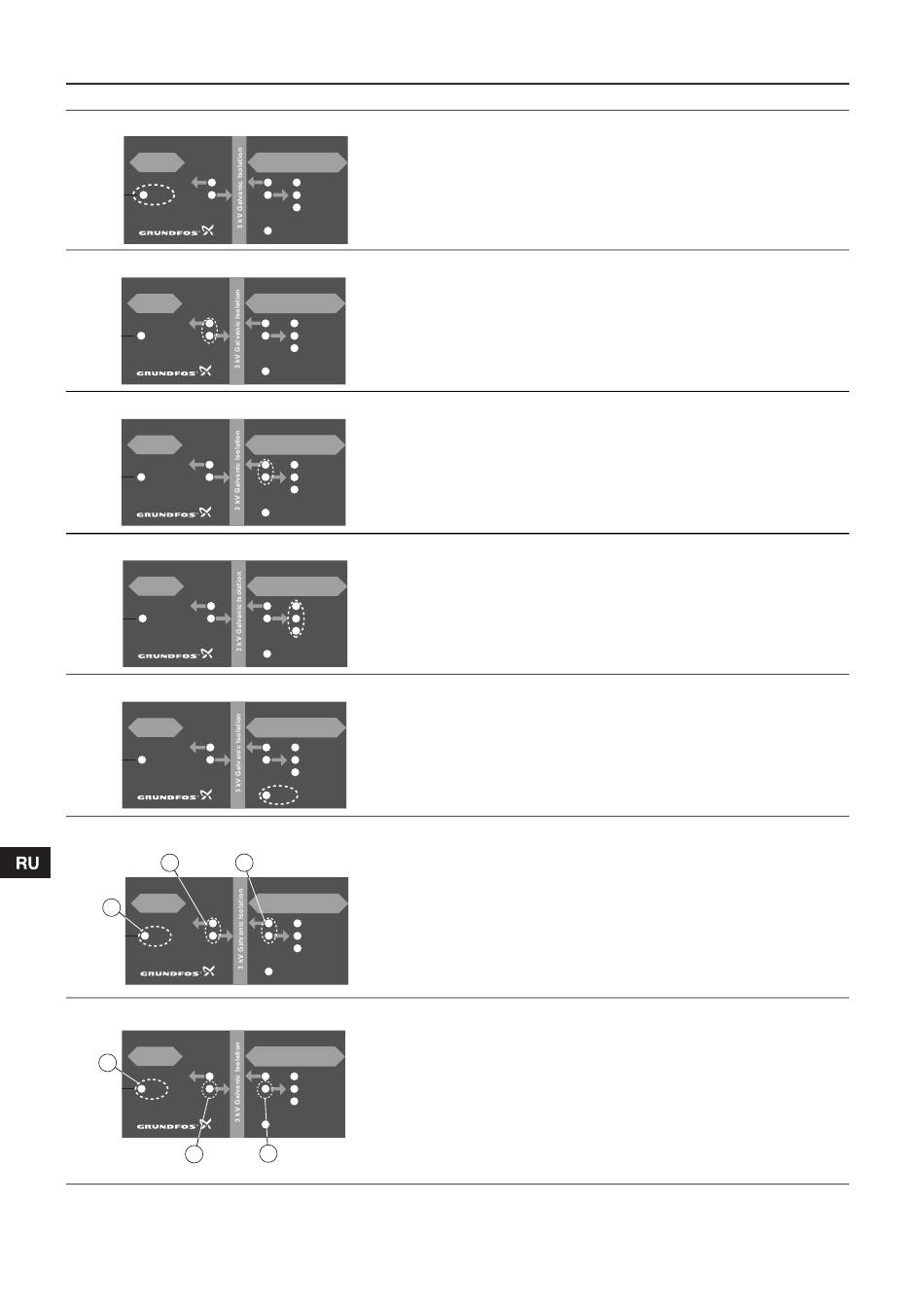

4.1 Функции световых индикаторов
Иллюстрация
1
PC
Data
USB
2
PC
Data
USB
3
PC
Data
USB
4
PC
Data
USB
5
PC
Data
USB
6
2
PC
1
Data
USB
7
PC
1
Data
USB
2
62
Описание
PC Tool Link
Grundfos Unit
Светодиод оранжевого цвета мигает, когда между компьютером и PC Tool
Data RS232
Link есть коммуникация. В других случаях оранжевый светодиод не горит.
TTL
GENIbus
(RS485)
Power
PC Tool Link
Grundfos Unit
Два светодиода красного цвета показывают передачу данных к ПК и
Data RS232 от ПК.
TTL
GENIbus
(RS485)
Power
PC Tool Link
Grundfos Unit
Два светодиода красного цвета показывают передачу данных к изделию
Data RS232
фирмы Grundfos и от него.
TTL
GENIbus
(RS485)
Power
Три светодиода жёлтого цвета показывают, какой из кабелей
PC Tool Link
(RS-232, RS-485 или ТТЛ) подключен.
Grundfos Unit
Индикатор RS-232 или RS-485 горит, когда к модулю PC Tool Link
Data RS232
подключен соответствующий кабель.
TTL
Индикатор ТТЛ горит, когда кабель ТТЛ подключен и к PC Tool Link, и
GENIbus
к изделию Grundfos.
(RS485)
Power
PC Tool Link
Grundfos Unit
Светодиод зеленого цвета показывает, что к PC Tool Link подаётся
Data RS232
напряжение.
TTL
GENIbus
(RS485)
Power
3
PC Tool Link
Оранжевый индикатор (поз. 1) и четыре красных индикатора (поз. 2 и 3)
Grundfos Unit
мигают, когда осуществляется коммуникация между ПК и изделием
компании Grundfos.
Data RS232
TTL
GENIbus
(RS485)
Power
PC Tool Link
Grundfos Unit
Data RS232
Если мигает оранжевый индикатор (поз. 1) и данные два красных
TTL
индикатора (поз. 2 и 3), данные передаются от ПК в изделие Grundfos.
GENIbus
(RS485)
Power
3
