3.3 Identificazione del numero della porta COM
virtuale
Per utilizzare la porta COM virtuale da PC Tool occorre identifi-
care il numero assegnato alla porta COM virtuale. Queste infor-
mazioni sono reperibili tramite il menu "Gestione periferiche" di
Windows ("Gestione dispositivi" in Windows Vista).
Control panel > System > Hardware > Device Manager.
In Gestione periferiche ("Gestione dispositivi" in Windows Vista),
espandere la voce "Porte (COM e LPT)" e individuare la voce
"USB Serial Port". Il numero della porta COM virtuale appare tra
parentesi accanto al nome, ad es. "USB Serial Port (COM4)",
come evidenziato nella fig. 2.

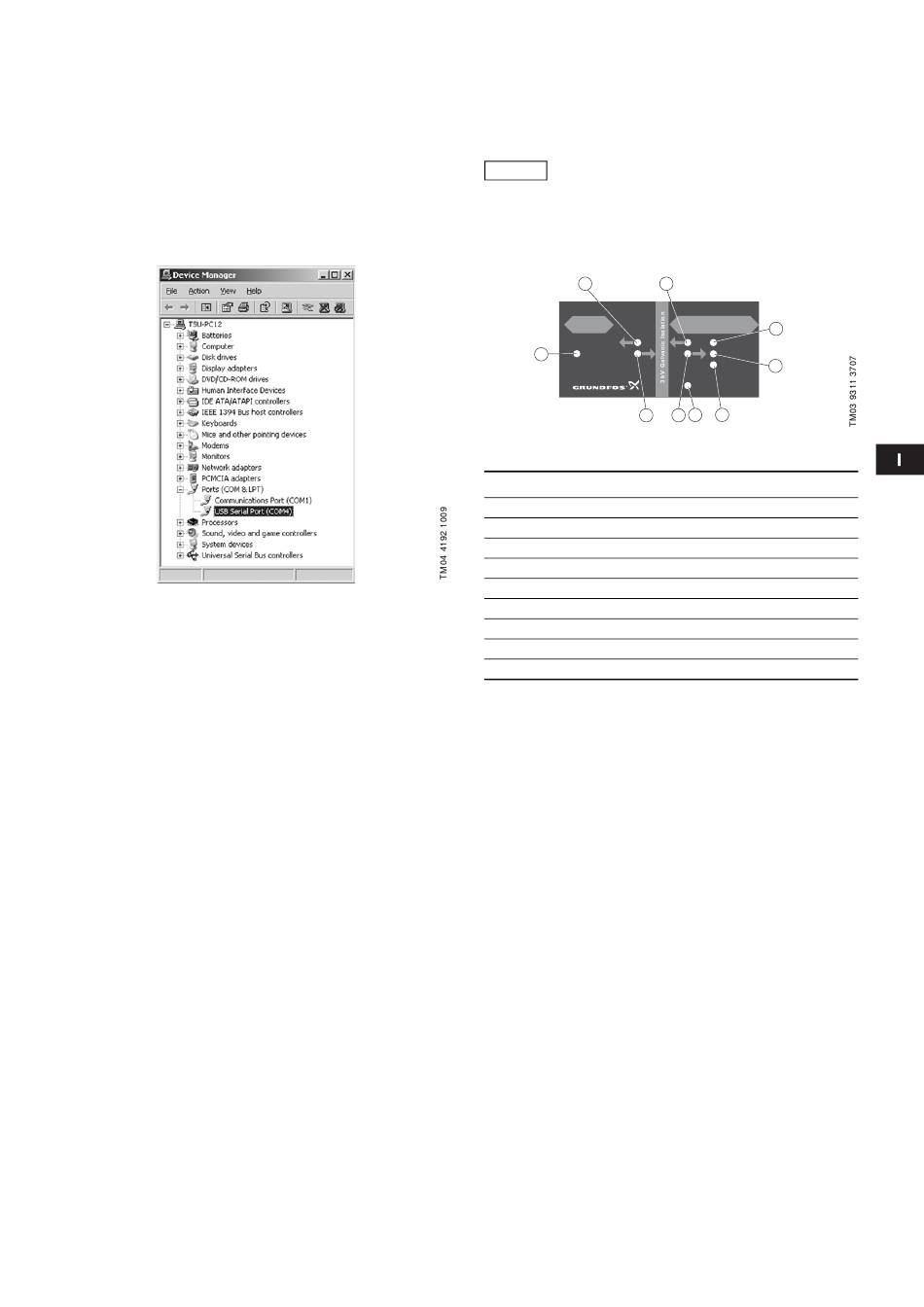

Fig. 2 Device Manager
Se al PC sono collegati più PC Tool LInk, a ogni unità viene asse-
gnato un numero della porta COM virtuale.
3.4 Connettori
PC Tool Link viene fornito con due connettori:
• connettore femmina SubD a 15 poli (per il collegamento al
prodotto Grundfos)
• connettore USB (per il collegamento al PC).
Se non si riesce a stabilire alcuna comunica-
Nota
zione, vedere sezione 6. Ricerca dei guasti.

4. Descrizione funzionale

PC Tool Link dispone di nove indicatori luminosi (LED) per segna-
lare lo stato della comunicazione tra il PC e il prodotto Grundfos.
2
PC
Data
1
USB
3
Fig. 3 Colori dei LED
Pos. Colore del LED
1 Arancione
2 Rosso
3 Rosso
4 Rosso
5 Rosso
6 Giallo
7 Giallo
8 Giallo
9 Verde
4
PC Tool Link
Grundfos Unit
6
Data RS232
TTL
GENIbus
7
(RS485)
Power
5 9 8
