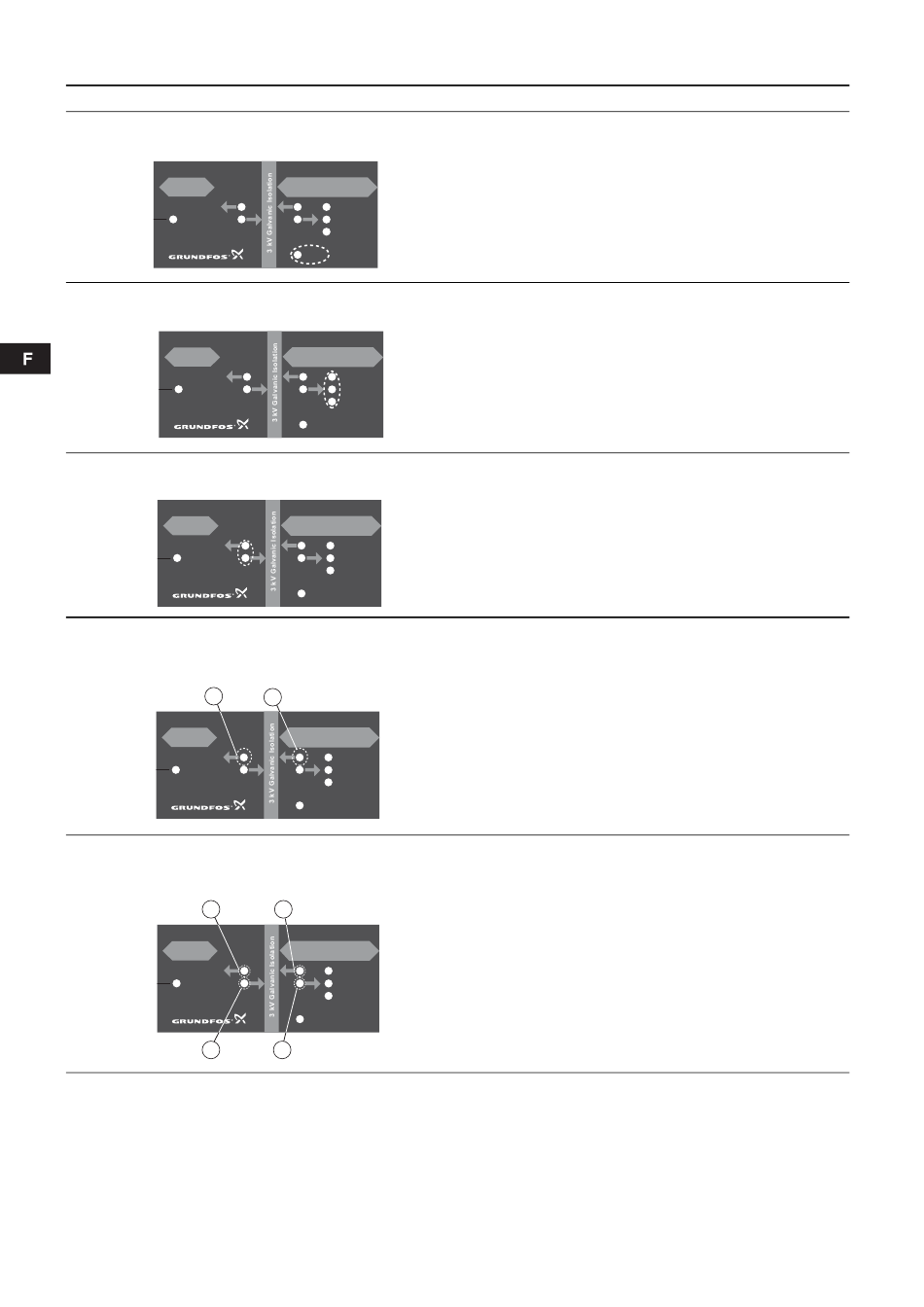

6. Recherche des défauts
Problème
1 La communication a été établie. La LED verte
s'éteint après un long moment sans communication.
PC
Data
USB
2 Aucun des voyants jaunes n'est allumé. Le câble
spécifique au produit est connecté.
PC
Data
USB
3 La communication n'a pas été établie. Aucun des
voyants rouges ne clignote.
PC
Data
USB
4 La communication n'a pas été établie. Le voyant
rouge (pos. 1) est éteint, et le voyant rouge (pos. 2)
clignote.
1
PC
Data
USB
5 La communication n'a pas été établie. Les deux
voyants rouges (pos. 1 et 2) sont éteints, et les deux
voyants rouges (pos. 3 et 4) clignotent.
1
PC
Data
USB
3
26
Cause possible
• Le PC a mis le PC Tool Link en
veille pour une économie d'énergie.
• Le PC est en veille.
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Le câble spécifique au produit est
défectueux.
• Le PC Tool Link est défectueux.
PC Tool Link
• Il manque la sortie 5 V à partir du
Grundfos Unit produit Grundfos.
Data RS232
TTL
GENIbus
(RS485)
Power
• Le PC ne transmet aucune donnée. • Vérifier les réglages du port COM
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Le PC Tool Link est défectueux.
2
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Le produit Grundfos ne répond pas. • Vérifier que le produit est allumé.
2
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
4
Solution proposée
• Revenir au mode PC normal.
• Vérifier que le câble spécifique est
bien connecté au produit et que ce
dernier est allumé.
• Envoyer le PC Tool Link avec les
câbles à Grundfos pour réparation.
pour le PC Tool Link.
• Envoyer le PC Tool Link à Grundfos
pour réparation.
• Vérifier le câble spécifique au
produit.
• Vérifier la configuration du PC tool.
