3.3 Localización número puerto COM virtual
Para utilizar el puerto virtual COM desde una herramienta de PC,
se requiere el número asignado al puerto virtual COM. Esta infor-
mación aparece en el Device Manager de Windows.
Control panel > System > Hardware > Device Manager.
En Device Manager, desplegar "Ports (COM & LPT)" y buscar
"USB Serial Port". El número del puerto COM virtual aparecerá
entre paréntesis a continuación del nombre, ej. USB Serial Port
(COM4) como se muestra en la fig. 2.

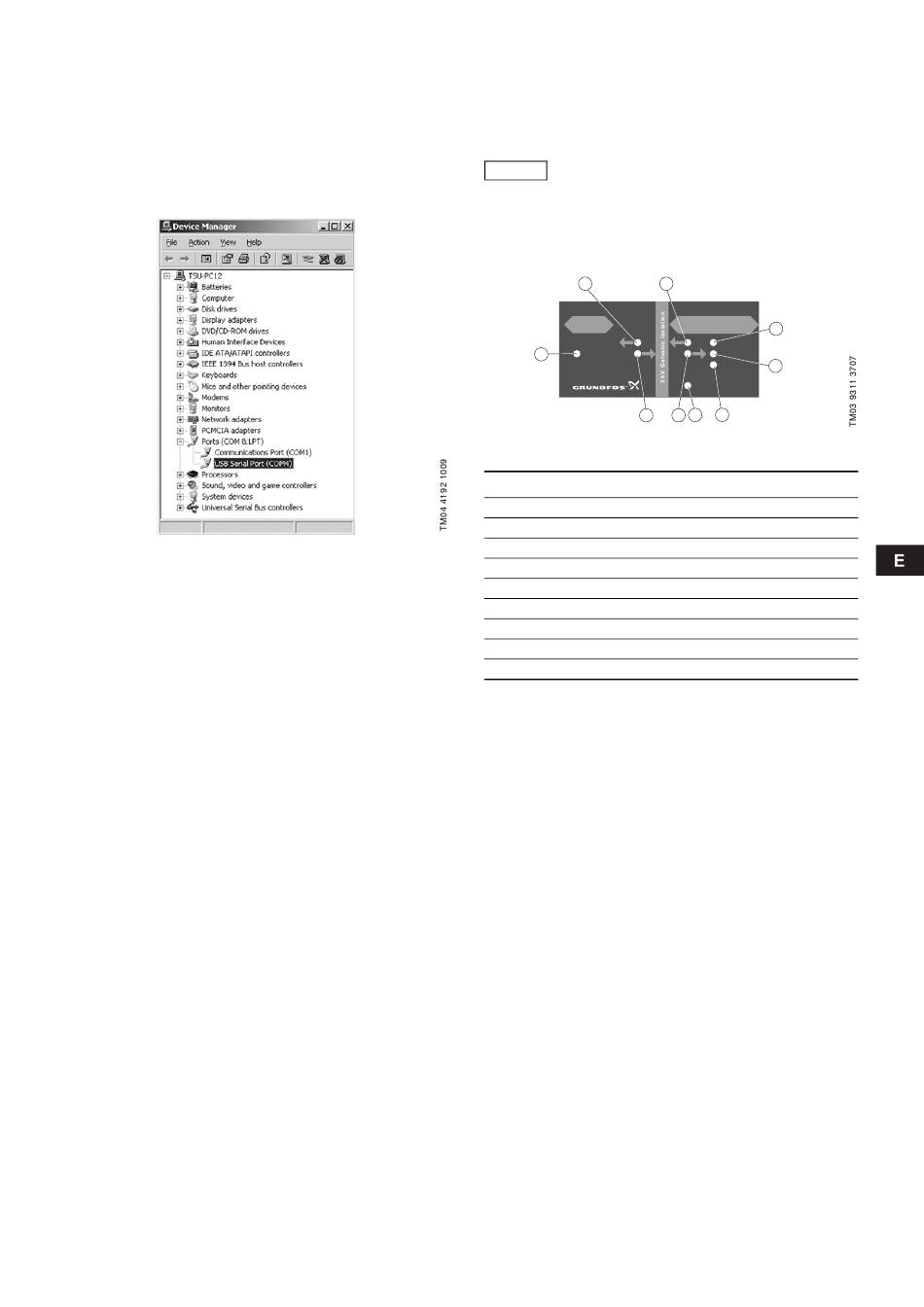

Fig. 2 Device Manager
Si se conecta más de un PC Tool Link al PC, un número de
puerto COM virtual se asignará a cada uno.

3.4 Conectores

PC Tool Link se suministra con dos conectores:
• Conector hembra SubD de 15 polos (se conecta al producto
Grundfos)
• Conector USB (se conecta al PC).
Si falla la comunicación, ver sección
Nota
6. Localización de fallos.
4. Descripción de funcionamiento
PC Tool Link cuenta con nueve luces testigo (LEDs) que indican
el estado de la comunicación entre el PC y el producto Grundfos.
2
PC
Data
1
USB
3
Fig. 3 Colores de LED
Pos. Color de LED
1 Naranja
2 Rojo
3 Rojo
4 Rojo
5 Rojo
6 Amarillo
7 Amarillo
8 Amarillo
9 Verde
4
PC Tool Link
Grundfos Unit
6
Data RS232
TTL
GENIbus
7
(RS485)
Power
5 9 8
