6. Обнаружение и устранение неисправностей
Неисправность

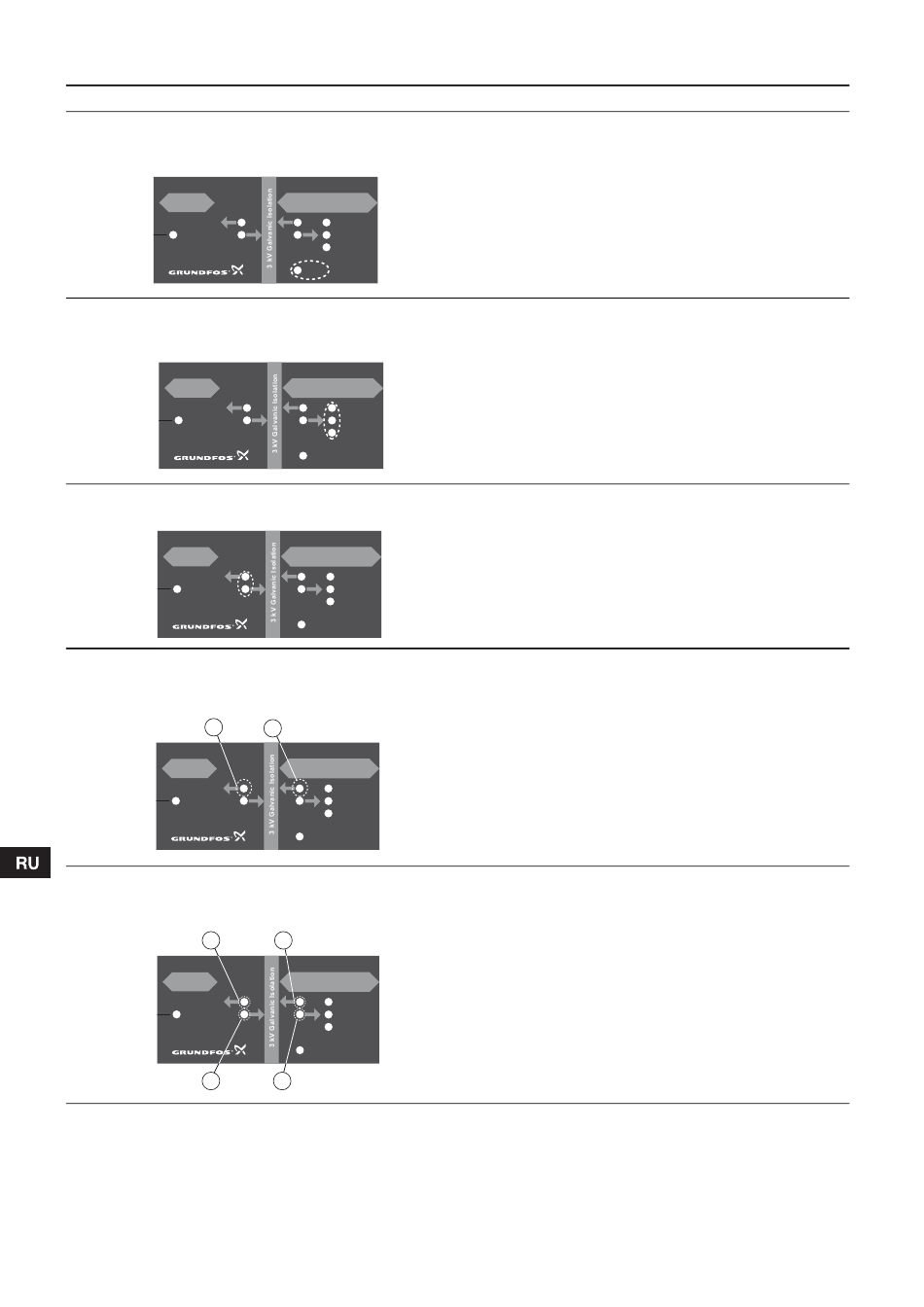

1 Связь установлена. Светодиод зелёного цвета
гаснет после продолжительного отсутствия
коммуникации.
PC
Data
USB
2 Не горит ни один из жёлтых световых
индикаторов. Подключен кабель для
определённого изделия.
PC
Data
USB
3 Связь не установлена. Не мигает ни один из
красных световых индикаторов.
PC
Data
USB
4 Связь не установлена. Данный светодиод
красного цвета не горит (поз. 1), данный
светодиод красного цвета (поз. 2) мигает.
1
PC
Data
USB
5 Связь не установлена. Два красных светодиода
(поз. 1 и 2) не горят, два красных светодиода
(поз. 3 и 4) мигают.
1
PC
Data
USB
3
66
Возможная причина
• В целях экономии энергии ПК
перевёл PC Tool Link в состояние
ожидания.
• Компьютер в режиме ожидания.
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Специальный кабель для
определённого изделия
повреждён.
• Неисправность PC Tool Link.
• Отсутствует напряжение питания
PC Tool Link
5 В от изделия Grundfos.
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Отсутствует передача
информации от ПК.
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Неисправность PC Tool Link.
2
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
• Изделие Grundfos не отвечает.
2
PC Tool Link
Grundfos Unit
Data RS232
TTL
GENIbus
(RS485)
Power
4
Рекомендации по устранению
• Возобновить нормальный режим
работы ПК.
• Проверить подключение
специального кабеля к изделию,
которое должно быть включено.
• Отправить модуль связи PC Tool
Link с кабелями в компанию
Grundfos для техобслуживания.
• Проверить настройки COM-порта
для PC Tool Link.
• Отправить модуль связи PC Tool
Link в компанию Grundfos для
техобслуживания.
• Изделие должно быть включено.
• Проверить кабель для данного
изделия.
• Проверить системные настройки
PC tool для данного изделия.
