1. 이 문서에서 사용된 기호
2. 일반 설명
2.1 PC Tool Link 패키지
2.1.1 CD-ROM 의 내용
3. 통신
3.1 전원 공급 장치
3.2 가상 COM 포트 설치
3.3 가상 COM 포트 번호 찾기
3.4 커넥터
4. 기능 설명
4.1 LED 기능
5. 연결 개요
6. 오류 찾기
7. 기술 데이터
8. 폐기
경고
설치를 수행하기 전에 다음 설치 및 작동 지침을 주의
깊게 읽으십시오 . 설치 및 작동 시에는 반드시 해당
지역의 법률 및 허용된 규정을 따라야 합니다 .
1. 이 문서에서 사용된 기호
경고
다음 안전 지침을 준수하지 않으면 신체적 상해가 발
생할 수 있습니다 !
다음 안전 지침을 준수하지 않으면 장비의 오작동
주의
또는 장비 손상이 발생할 수 있습니다 !
손쉬운 작업 및 안전한 작동을 보장하는 참고 사항
참고
또는 지침입니다 .
2. 일반 설명
Grundfos PC Tool Link는 기본 제공 통신 인터페이스를 사용하여
모든 Grundfos 제품을 제품 특정 Grundfos PC 도구가 설치된 PC
에 연결할 수 있는 통신 장치입니다 .
Grundfos PC Tool Link 는 제 3 세대 Grundfos
통신 어댑터입니다 .
PC Tool Link 는 전원 케이블을 통해 통신하는
참고
Grundfos 제품과 함께 사용할 수 없습니다 .
PC Tool Link 는 PC 와 연결된 제품 간을 갈바니
참고 (galvanic) 전기적으로 분리합니다 . 연결된 장치 간에
차이점이 있는 경우에도 손상 위험이 제거됩니다 .
2.1 PC Tool Link 패키지
PC Tool Link 패키지에는 Grundfos 제품과 PC 를 연결하는 데 필
요한 모든 품목이 들어 있습니다 .
PC Tool Link 패키지 내용물은 다음과 같습니다 .
PC Tool Link
•
표준 USB 케이블
•
TTL 케이블
•
RS-485 케이블
•
RS-232 케이블 ( 크로스 )
•
어댑터
•
가상 COM 포트 소프트웨어 , 설치 및 작동 지침이 들어 있는
•
CD-ROM
인쇄 버전의 설치 및 작동 지침서 .
•
84
2.1.1 CD-ROM 의 내용
setup.exe 는 가상 COM 포트 설치를 위한 설치
•
페이지
파일입니다 (Windows 2000 이상 ).
84
PC Tool link.pdf는 이러한 설치 및 작동 지침이 들어 있는 PDF
•
84
파일입니다 .
84
development 폴더에는 PC Tool Link 에 직접 연결을 설정하려
•
84
는 개발자를 위한 정보가 포함되어 있습니다 .
84
84
3. 통신
84
85
Grundfos 에서는 제품과의 통신에 있어 RS-485, RS-232 및 TTL
85
의 세 가지 전기적 인터페이스를 사용합니다 . PC Tool Link 는 이
85 에 해당하는 세 가지 케이블과 함께 제공됩니다 .
86
3.1 전원 공급 장치
88
PC Tool Link 에는 내부 전원 공급 장치가 없습니다 . PC Tool
90
Link 에는 PC 의 USB 커넥터를 통해 전원이 공급됩니다 . USB 허
91
브가 사용되고 있다면 자체적으로 전원이 공급되어야 합니다 .
91
3.2 가상 COM 포트 설치
PC Tool 과 PC Tool Link 간 통신은 가상 COM 포트를 통해 설정
됩니다 .
1. CD-ROM 을 삽입합니다 .
2. CD-ROM 의 루트 디렉터리에서 setup.exe 파일을
실행합니다 . 명령줄 창이 나타나면서 드라이버가 설치되고 있
음을 표시합니다 . 그림 1 을 참조하십시오 .

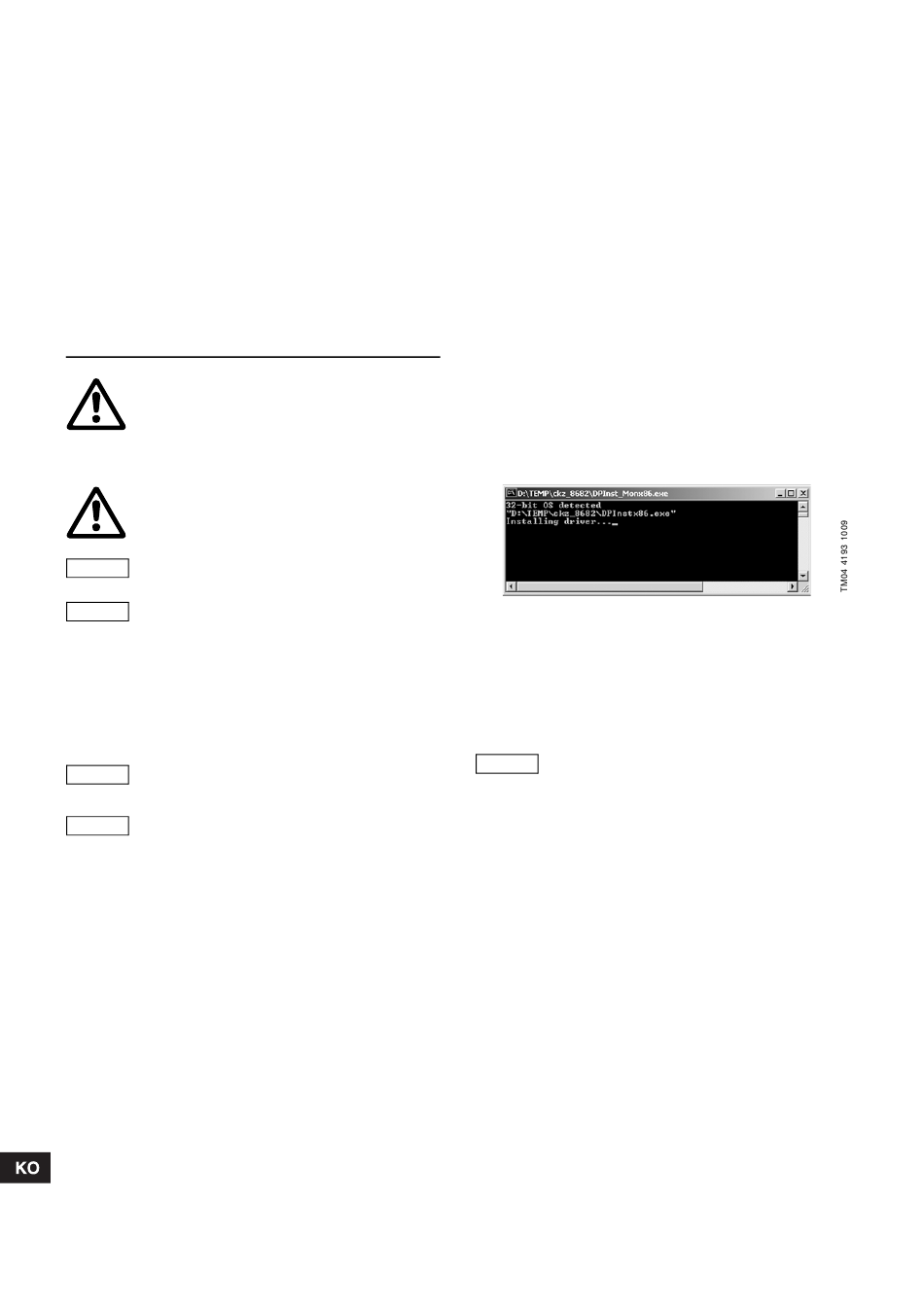

그림 1 가상 COM 포트 설치
필요한 모든 파일이 PC 에 설치되면 창이 사라집니다 .
3. PC 를 다시 시작합니다 .
4. PC Tool Link 를 PC 에 있는 USB 포트 중 하나에 연결합니다 .
그러면 Windows 에서 자동으로 PC Tool Link 를 인식하고 가
상 COM 포트를 할당합니다 .
Windows 2000/XP/Vista/Server 2003/Server 2008
이외의 운영 체제를 사용 중인 경우 , 다음 위치에서
참고 해당 드라이버를 찾을 수 있습니다 .
http://www.ftdichip.com/Drivers/VCP.htm
("FT232R" 장치용 VCP 드라이버를 선택하십시오 .)
