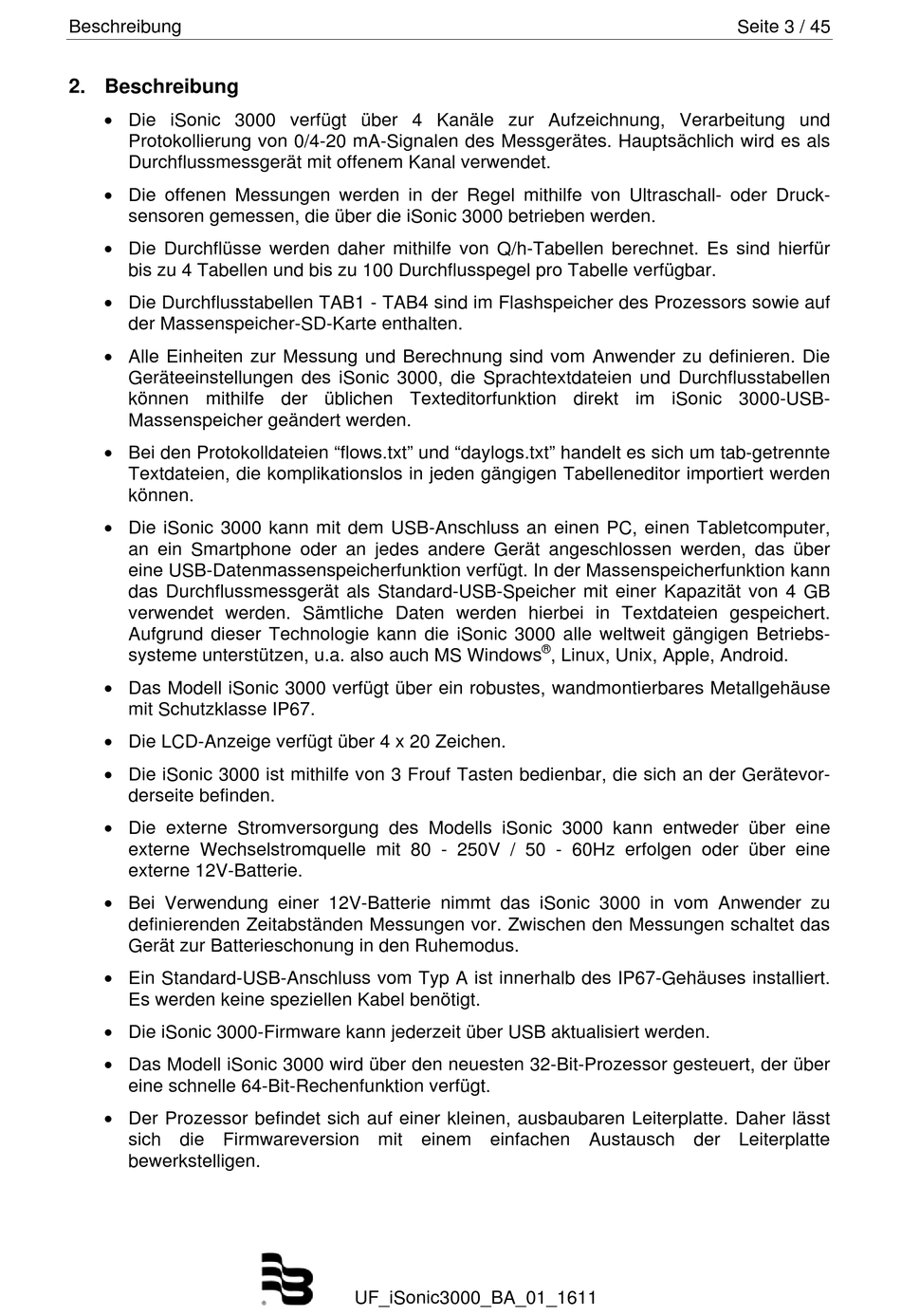

2. Beschreibung
Die iSonic 3000 verfügt über 4 Kanäle zur Aufzeichnung, Verarbeitung und
Protokollierung von 0/4-20 mA-Signalen des Messgerätes. Hauptsächlich wird es als
Durchflussmessgerät mit offenem Kanal verwendet.
Die offenen Messungen werden in der Regel mithilfe von Ultraschall- oder Druck-
sensoren gemessen, die über die iSonic 3000 betrieben werden.
Die Durchflüsse werden daher mithilfe von Q/h-Tabellen berechnet. Es sind hierfür
bis zu 4 Tabellen und bis zu 100 Durchflusspegel pro Tabelle verfügbar.
Die Durchflusstabellen TAB1 - TAB4 sind im Flashspeicher des Prozessors sowie auf
der Massenspeicher-SD-Karte enthalten.
Alle Einheiten zur Messung und Berechnung sind vom Anwender zu definieren. Die
Geräteeinstellungen des iSonic 3000, die Sprachtextdateien und Durchflusstabellen
können mithilfe der üblichen Texteditorfunktion direkt im iSonic 3000-USB-
Massenspeicher geändert werden.
Bei den Protokolldateien "flows.txt" und "daylogs.txt" handelt es sich um tab-getrennte
Textdateien, die komplikationslos in jeden gängigen Tabelleneditor importiert werden
können.
Die iSonic 3000 kann mit dem USB-Anschluss an einen PC, einen Tabletcomputer,
an ein Smartphone oder an jedes andere Gerät angeschlossen werden, das über
eine USB-Datenmassenspeicherfunktion verfügt. In der Massenspeicherfunktion kann
das Durchflussmessgerät als Standard-USB-Speicher mit einer Kapazität von 4 GB
verwendet werden. Sämtliche Daten werden hierbei in Textdateien gespeichert.
Aufgrund dieser Technologie kann die iSonic 3000 alle weltweit gängigen Betriebs-
systeme unterstützen, u.a. also auch MS Windows
Das Modell iSonic 3000 verfügt über ein robustes, wandmontierbares Metallgehäuse
mit Schutzklasse IP67.
Die LCD-Anzeige verfügt über 4 x 20 Zeichen.
Die iSonic 3000 ist mithilfe von 3 Frouf Tasten bedienbar, die sich an der Gerätevor-
derseite befinden.
Die externe Stromversorgung des Modells iSonic 3000 kann entweder über eine
externe Wechselstromquelle mit 80 - 250V / 50 - 60Hz erfolgen oder über eine
externe 12V-Batterie.
Bei Verwendung einer 12V-Batterie nimmt das iSonic 3000 in vom Anwender zu
definierenden Zeitabständen Messungen vor. Zwischen den Messungen schaltet das
Gerät zur Batterieschonung in den Ruhemodus.
Ein Standard-USB-Anschluss vom Typ A ist innerhalb des IP67-Gehäuses installiert.
Es werden keine speziellen Kabel benötigt.
Die iSonic 3000-Firmware kann jederzeit über USB aktualisiert werden.
Das Modell iSonic 3000 wird über den neuesten 32-Bit-Prozessor gesteuert, der über
eine schnelle 64-Bit-Rechenfunktion verfügt.
Der Prozessor befindet sich auf einer kleinen, ausbaubaren Leiterplatte. Daher lässt
sich die Firmwareversion mit einem einfachen Austausch der Leiterplatte
bewerkstelligen.
UF_iSonic3000_BA_01_1611
®
, Linux, Unix, Apple, Android.
Seite 3 / 45
