3.9.2
GERÄTEERDUNG
Das Rohrleitungsmaterial kann entweder elektrisch leitfähig sein (Metall) oder nicht elektrisch leitend (PVC-Auskleidung,
Glasfaser oder Beton).
ACHTUNG:
UM EINEN EINWANDFREIEN BETRIEB ZU GEWÄHRLEISTEN, IST DIE ERDUNG DES GERÄTES MIT DER
FLÜSSIGKEIT SOWIE MIT EINEM FESTEN ERDANSCHLUSS ZU VERBINDEN. DIE ERDVERBINDUNGEN SIND
NACH ANSCHLUSS DES GERÄTES AN DIE ROHRLEITUNG DURCHZUFÜHREN.

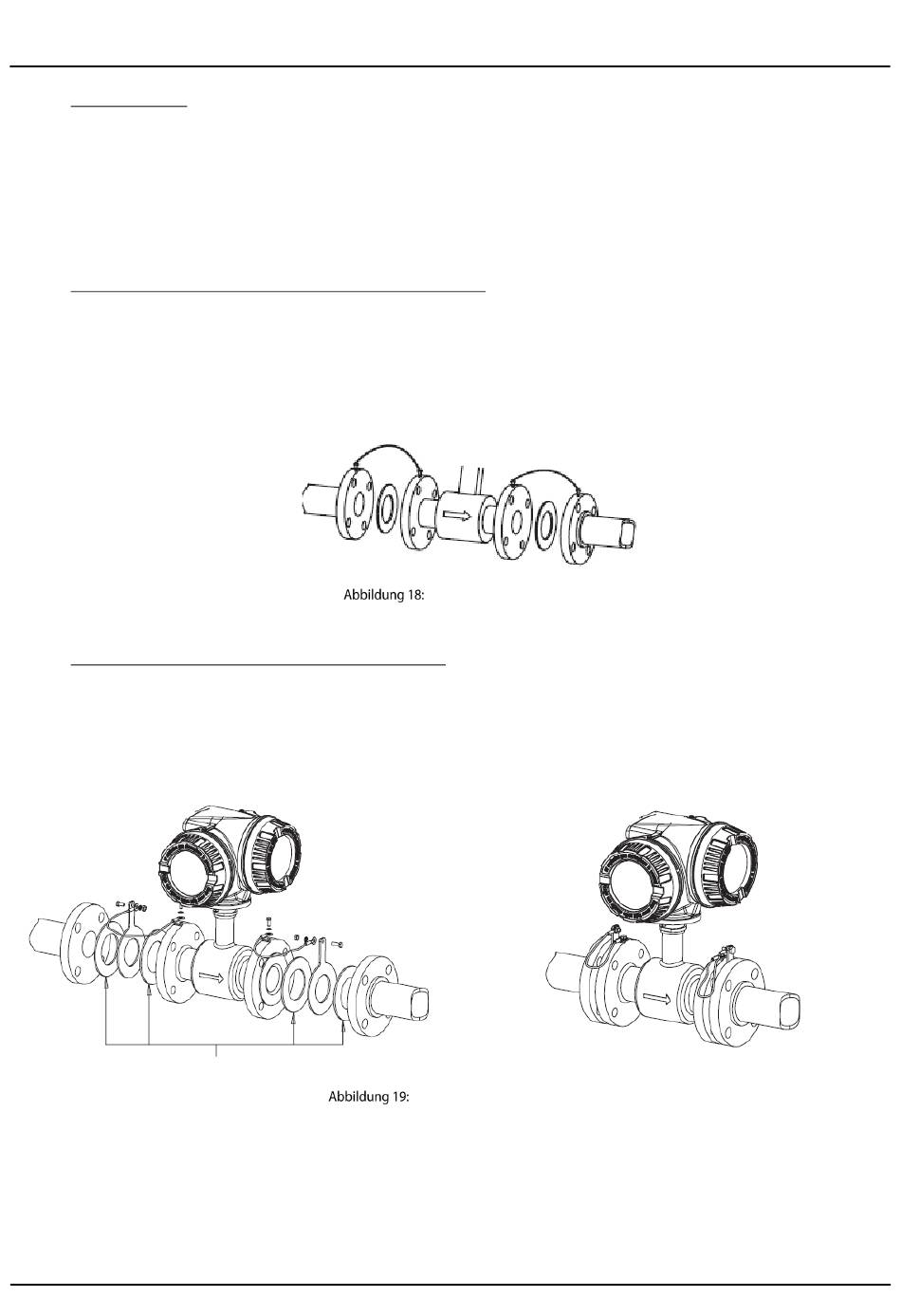

3.9.3
ERDVERBINDUNGEN AN ELEKTRISCH LEITFÄHIGEN ROHREN
An jedem Geräteflansch ist eine Erdungsschraube anzubringen. Die Rohrflansche sind an jeder Seite des Gerätes zu
durchbohren und mit einem Gewinde zu versehen, danach sind alle Flansche mit einer Erdungsschraube zu versehen.
Um das Gerät zu erden, ist ein Kupferdraht als Masseband von mind. 12 AWG (im Lieferumfang nicht enthalten) zwischen der
Erdungsschraube an den Geräte-flanschen und an die Erdungsschraube an den Rohrflanschen zu installieren. Dies ist sowohl
an der Eingangs- als auch an der Ausgangsseite des Messgerätes vorzunehmen.
3.9.4
ERDVERBINDUNGEN AN NICHT LEITFÄHIGEN ROHREN
Wenn das Rohrmaterial nicht elektrisch leitfähig ist und das Messgerät nicht mit der optional erhältlichen Erdungselektrode
bestellt wurde, dann ist ein Erdungsring (bei Badger Meter erhältlich) zwischen zwei Dichtungen an beiden Enden des
Messgerätes zu installieren.
Im Lieferumfang enthalten:
2 Erdungsringe
Empfohlene Dichtungen
Nachdem alle Erdungsringe, Dichtungen und das Messgerät selbst an der Rohrleitung installiert sind, sind noch die
Massekabel aus Kupferdraht von mind. 12 AWG (im Lieferumfang enthalten) an die Erdungsschraube der Geräteflansche und
an den Erdungsringen zu montieren.
Wenn für das Messgerät die optional erhältliche Erdungselektrode mitbestellt wurde, ist eine Installation von Erdungsringen
nicht erforderlich.
Mai 2019
Standort, Ausrichtung und Anwendung des Messgerätes/Messumformers
Erdung bei leitfähigen Rohren
Erdung bei nicht leitfähigen Rohren
MID_M4000_BA_Ex_01_0255
Seite 13
