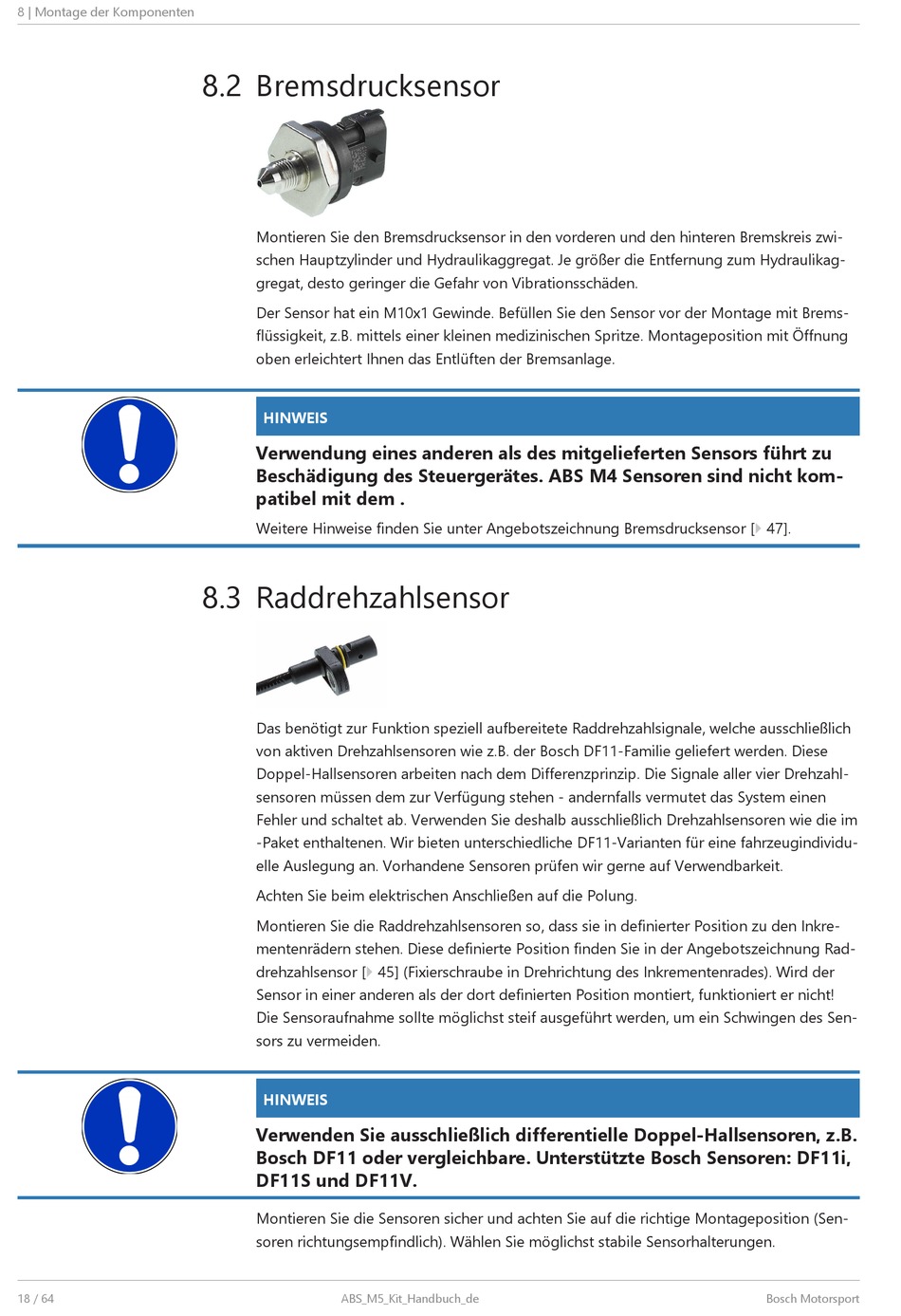

8 | Montage der Komponenten
18 / 64
8.2 Bremsdrucksensor
Montieren Sie den Bremsdrucksensor in den vorderen und den hinteren Bremskreis zwi-
schen Hauptzylinder und Hydraulikaggregat. Je größer die Entfernung zum Hydraulikag-
gregat, desto geringer die Gefahr von Vibrationsschäden.
Der Sensor hat ein M10x1 Gewinde. Befüllen Sie den Sensor vor der Montage mit Brems-
flüssigkeit, z.B. mittels einer kleinen medizinischen Spritze. Montageposition mit Öffnung
oben erleichtert Ihnen das Entlüften der Bremsanlage.
HINWEIS
Verwendung eines anderen als des mitgelieferten Sensors führt zu
Beschädigung des Steuergerätes. ABS M4 Sensoren sind nicht kom-
patibel mit dem .
Weitere Hinweise finden Sie unter Angebotszeichnung Bremsdrucksensor [} 47].
8.3 Raddrehzahlsensor
Das benötigt zur Funktion speziell aufbereitete Raddrehzahlsignale, welche ausschließlich
von aktiven Drehzahlsensoren wie z.B. der Bosch DF11-Familie geliefert werden. Diese
Doppel-Hallsensoren arbeiten nach dem Differenzprinzip. Die Signale aller vier Drehzahl-
sensoren müssen dem zur Verfügung stehen - andernfalls vermutet das System einen
Fehler und schaltet ab. Verwenden Sie deshalb ausschließlich Drehzahlsensoren wie die im
-Paket enthaltenen. Wir bieten unterschiedliche DF11-Varianten für eine fahrzeugindividu-
elle Auslegung an. Vorhandene Sensoren prüfen wir gerne auf Verwendbarkeit.
Achten Sie beim elektrischen Anschließen auf die Polung.
Montieren Sie die Raddrehzahlsensoren so, dass sie in definierter Position zu den Inkre-
mentenrädern stehen. Diese definierte Position finden Sie in der Angebotszeichnung Rad-
drehzahlsensor [} 45] (Fixierschraube in Drehrichtung des Inkrementenrades). Wird der
Sensor in einer anderen als der dort definierten Position montiert, funktioniert er nicht!
Die Sensoraufnahme sollte möglichst steif ausgeführt werden, um ein Schwingen des Sen-
sors zu vermeiden.
HINWEIS
Verwenden Sie ausschließlich differentielle Doppel-Hallsensoren, z.B.
Bosch DF11 oder vergleichbare. Unterstützte Bosch Sensoren: DF11i,
DF11S und DF11V.
Montieren Sie die Sensoren sicher und achten Sie auf die richtige Montageposition (Sen-
soren richtungsempfindlich). Wählen Sie möglichst stabile Sensorhalterungen.
ABS_M5_Kit_Handbuch_de
Bosch Motorsport
