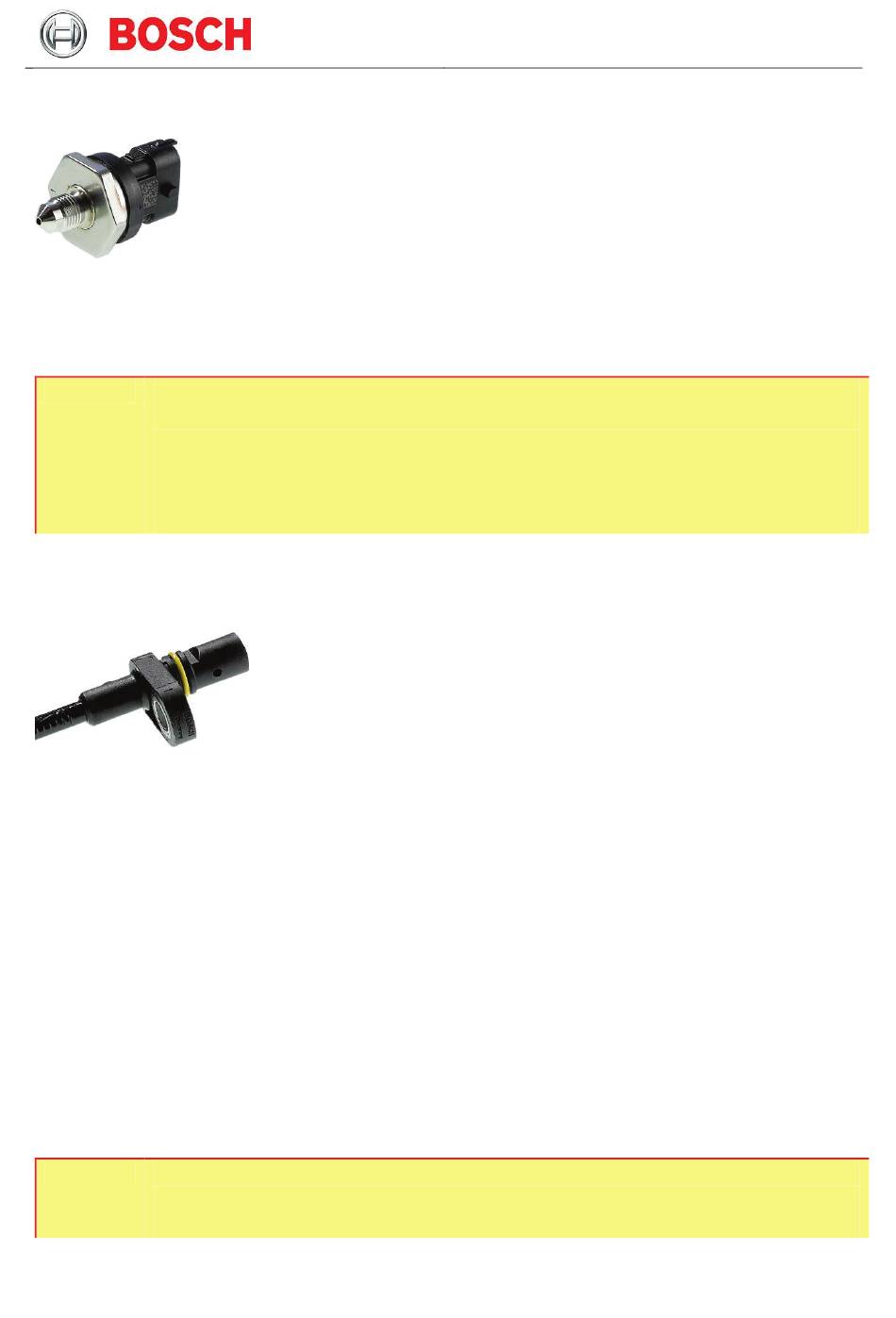

10.2 Bremsdrucksensor
Der Bremsdrucksensor wird in den Vorderachsbremskreis zwischen Hauptzylinder und Hydraulikag-
gregat eingebaut. Der Sensor muss vor der Montage mit Bremsflüssigkeit befüllt werden, z.B. mit
einer kleinen medizinischen Spritze. Montieren Sie den Bremsdrucksensor in einer Position, in der
das Gewinde nach oben zeigt. Das erleichtert Ihnen die Entlüftung der Bremsanlage.
Wichtig:
•
Nur definierten Bremsdrucksensor verwenden
•
Montage in Vorderachsbremskreis zwischen Hauptzylinder und
Hydraulikaggregat
•
Montage möglichst weit entfernt vom Hydroaggregat, um Vibrationsschäden
zu vermeiden
•
Vor Montage befüllen
Weitere Montagehinweise: Siehe Angebotszeichnung auf Seite 33!
10.3 Raddrehzahlsensoren
Das ABS M4 von Bosch Motorsport benötigt zur Funktion speziell aufbereitete Raddrehzahlsignale,
welche ausschließlich von aktiven Drehzahlsensoren wie z.B. der Bosch DF11-Familie geliefert wer-
den. Diese Doppelhallsensoren arbeiten nach dem Differenzprinzip. Die Signale aller vier Drehzahl-
sensoren müssen dem ABS M4 zur Verfügung stehen – andernfalls vermutet das System einen Feh-
ler und schaltet ab. Verwenden Sie deshalb ausschließlich Drehzahlsensoren wie die im ABS M4-
Paket enthaltenen. Auf Anfrage bieten wir verschiedene DF11-Varianten für eine fahrzeugindividuelle
Auslegung an. Bereits vorhandene Sensoren prüfen wir gerne im Rahmen der Systemauslegung
auf Verwendbarkeit.
Achten Sie beim elektrischen Anschließen auf die Polung.
Montieren Sie die Raddrehzahlsensoren so, dass sie in definierter Position zu den Inkrementenrä-
dern stehen. Diese definierte Position finden Sie in der Angebotszeichnung auf Seite 35 (Fixier-
schraube in Drehrichtung des Inkrementenrades). Wird der Sensor in einer anderen als der dort de-
finierten Position montiert, funktioniert er nicht! Die Sensoraufnahme muss möglichst steif ausge-
führt werden, um Schwingen des Sensors zu vermeiden. Maße des Sensors sowie zur Ausführung
der Sensoraufnahme finden Sie ebenfalls in der Angebotszeichnung auf Seite 35.
Wichtig:
•
Nur differentielle Doppelhallsensoren verwenden, z.B. Bosch DF11 o.ä.
•
Richtungsorientiert einbauen
•
Sensoraufnahme möglichst steif
Montage der Komponenten
17
