HINWEIS
Kontrollleuchte für den Fahrer gut sichtbar einbauen.
Kontrollleuchte leuchtet dauerhaft, wenn Drehschalter auf OFF, die
Diagnosesoftware aktiv ist oder ein aktiver Fehler vorliegt, der das
ABS deaktiviert.

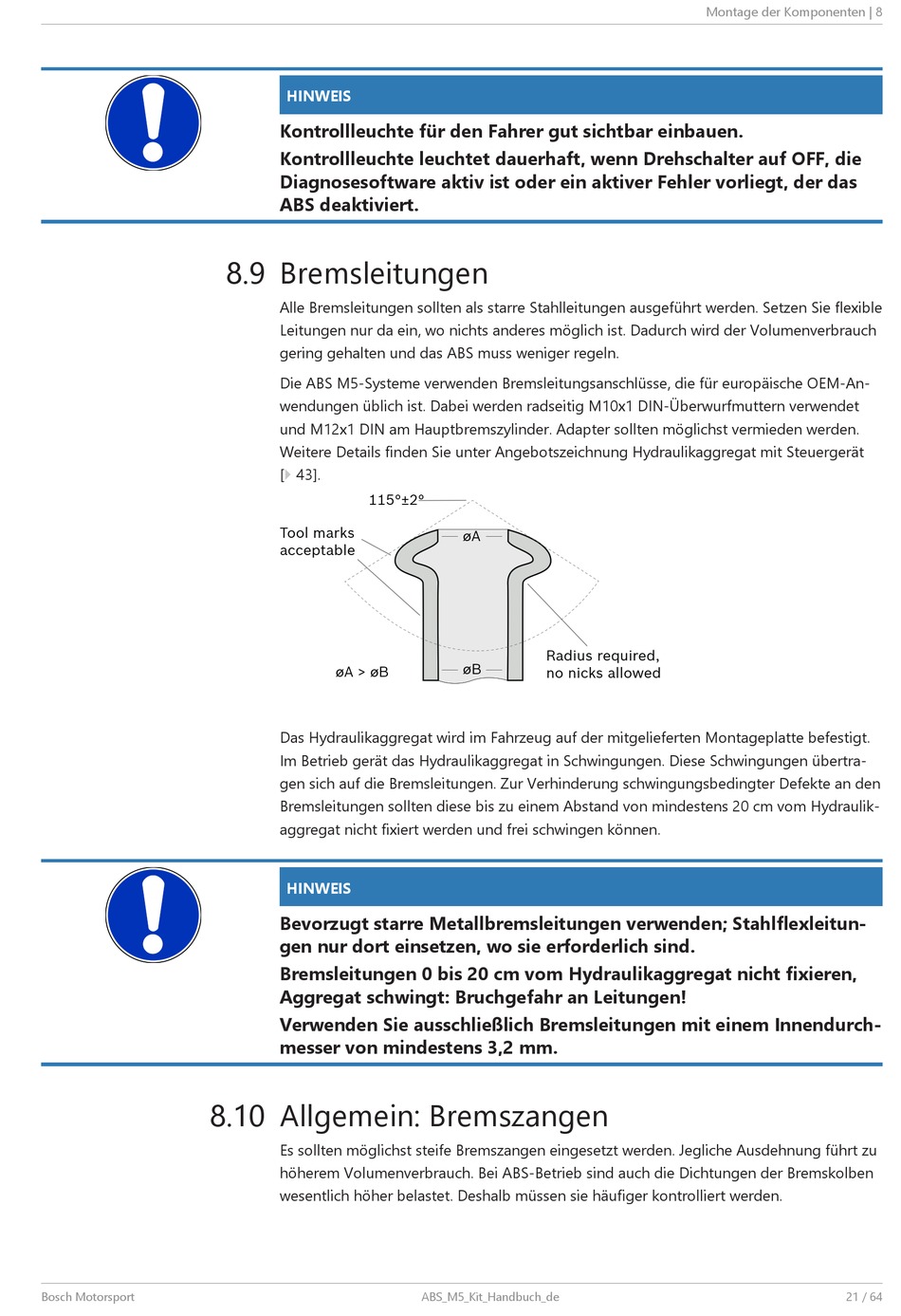

8.9 Bremsleitungen

Alle Bremsleitungen sollten als starre Stahlleitungen ausgeführt werden. Setzen Sie flexible
Leitungen nur da ein, wo nichts anderes möglich ist. Dadurch wird der Volumenverbrauch
gering gehalten und das ABS muss weniger regeln.
Die ABS M5-Systeme verwenden Bremsleitungsanschlüsse, die für europäische OEM-An-
wendungen üblich ist. Dabei werden radseitig M10x1 DIN-Überwurfmuttern verwendet
und M12x1 DIN am Hauptbremszylinder. Adapter sollten möglichst vermieden werden.
Weitere Details finden Sie unter Angebotszeichnung Hydraulikaggregat mit Steuergerät
[} 43].
115°±2°
Tool marks
acceptable
øA > øB
Das Hydraulikaggregat wird im Fahrzeug auf der mitgelieferten Montageplatte befestigt.
Im Betrieb gerät das Hydraulikaggregat in Schwingungen. Diese Schwingungen übertra-
gen sich auf die Bremsleitungen. Zur Verhinderung schwingungsbedingter Defekte an den
Bremsleitungen sollten diese bis zu einem Abstand von mindestens 20 cm vom Hydraulik-
aggregat nicht fixiert werden und frei schwingen können.
HINWEIS
Bevorzugt starre Metallbremsleitungen verwenden; Stahlflexleitun-
gen nur dort einsetzen, wo sie erforderlich sind.
Bremsleitungen 0 bis 20 cm vom Hydraulikaggregat nicht fixieren,
Aggregat schwingt: Bruchgefahr an Leitungen!
Verwenden Sie ausschließlich Bremsleitungen mit einem Innendurch-
messer von mindestens 3,2 mm.
Es sollten möglichst steife Bremszangen eingesetzt werden. Jegliche Ausdehnung führt zu
höherem Volumenverbrauch. Bei ABS-Betrieb sind auch die Dichtungen der Bremskolben
wesentlich höher belastet. Deshalb müssen sie häufiger kontrolliert werden.
øA
Radius required,
øB
no nicks allowed
