Замена Датчика Обратной Связи По Скорости И Направлению Вращения; Технические Характеристики - Fancom AT-Serie Anleitung

Замените устройство.
8.
Подсоедините штекер к распределительной коробке.
9.
10. Проверьте изделие AT(M) с помощью подключенного к нему компьютера.

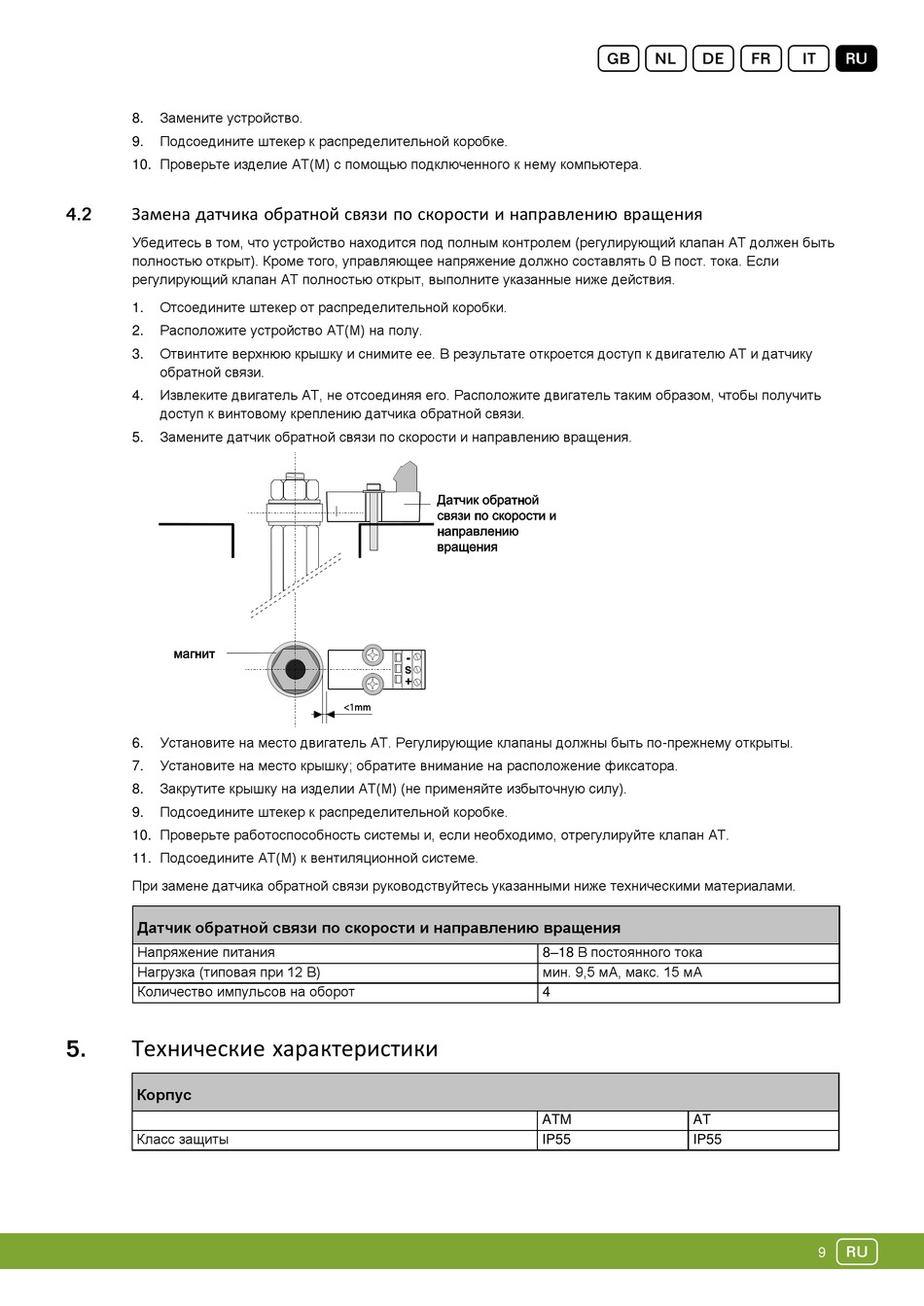

Замена датчика обратной связи по скорости и направлению вращения
Убедитесь в том, что устройство находится под полным контролем (регулирующий клапан AT должен быть
полностью открыт). Кроме того, управляющее напряжение должно составлять 0 В пост. тока. Если
регулирующий клапан AT полностью открыт, выполните указанные ниже действия.
Отсоедините штекер от распределительной коробки.
1.
Расположите устройство AT(M) на полу.
2.
Отвинтите верхнюю крышку и снимите ее. В результате откроется доступ к двигателю AT и датчику
3.
обратной связи.
Извлеките двигатель AT, не отсоединяя его. Расположите двигатель таким образом, чтобы получить
4.
доступ к винтовому креплению датчика обратной связи.
Замените датчик обратной связи по скорости и направлению вращения.
5.
Установите на место двигатель AT. Регулирующие клапаны должны быть по-прежнему открыты.
6.
Установите на место крышку; обратите внимание на расположение фиксатора.
7.
Закрутите крышку на изделии AT(M) (не применяйте избыточную силу).
8.
Подсоедините штекер к распределительной коробке.
9.
10. Проверьте работоспособность системы и, если необходимо, отрегулируйте клапан AT.
11. Подсоедините AT(M) к вентиляционной системе.
При замене датчика обратной связи руководствуйтесь указанными ниже техническими материалами.
Датчик обратной связи по скорости и направлению вращения
Напряжение питания
Нагрузка (типовая при 12 В)
Количество импульсов на оборот
Технические характеристики
Корпус
Класс защиты
gndfiR
8–18 В постоянного тока
мин. 9,5 мА, макс. 15 мА
4
ATM AT
IP55 IP55
