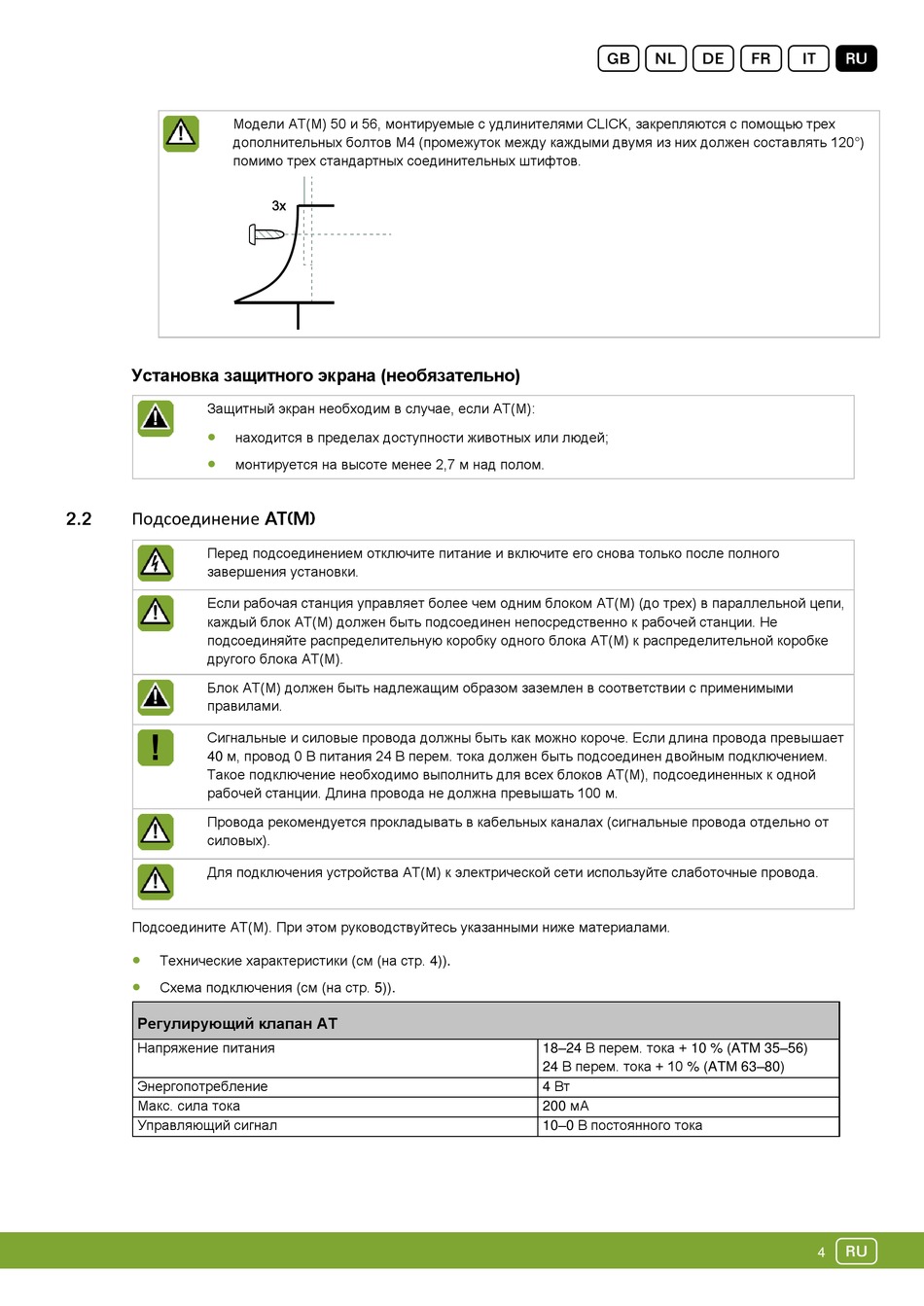

Модели AT(M) 50 и 56, монтируемые с удлинителями CLICK, закрепляются с помощью трех
дополнительных болтов M4 (промежуток между каждыми двумя из них должен составлять 120°)
помимо трех стандартных соединительных штифтов.
Установка защитного экрана (необязательно)
Защитный экран необходим в случае, если AT(M):

находится в пределах доступности животных или людей;

монтируется на высоте менее 2,7 м над полом.
Подсоединение
Перед подсоединением отключите питание и включите его снова только после полного
завершения установки.
Если рабочая станция управляет более чем одним блоком AT(M) (до трех) в параллельной цепи,
каждый блок AT(M) должен быть подсоединен непосредственно к рабочей станции. Не
подсоединяйте распределительную коробку одного блока AT(M) к распределительной коробке
другого блока AT(M).
Блок AT(M) должен быть надлежащим образом заземлен в соответствии с применимыми
правилами.
Сигнальные и силовые провода должны быть как можно короче. Если длина провода превышает
40 м, провод 0 В питания 24 В перем. тока должен быть подсоединен двойным подключением.
Такое подключение необходимо выполнить для всех блоков AT(M), подсоединенных к одной
рабочей станции. Длина провода не должна превышать 100 м.
Провода рекомендуется прокладывать в кабельных каналах (сигнальные провода отдельно от
силовых).
Для подключения устройства AT(M) к электрической сети используйте слаботочные провода.
Подсоедините AT(M). При этом руководствуйтесь указанными ниже материалами.

Технические характеристики (см (на стр. 4)).

Схема подключения (см (на стр. 5)).
Регулирующий клапан AT
Напряжение питания
Энергопотребление
Макс. сила тока
Управляющий сигнал
gndfiR
18–24 В перем. тока + 10 % (ATM 35–56)
24 В перем. тока + 10 % (ATM 63–80)
4 Вт
200 мА
10–0 В постоянного тока
