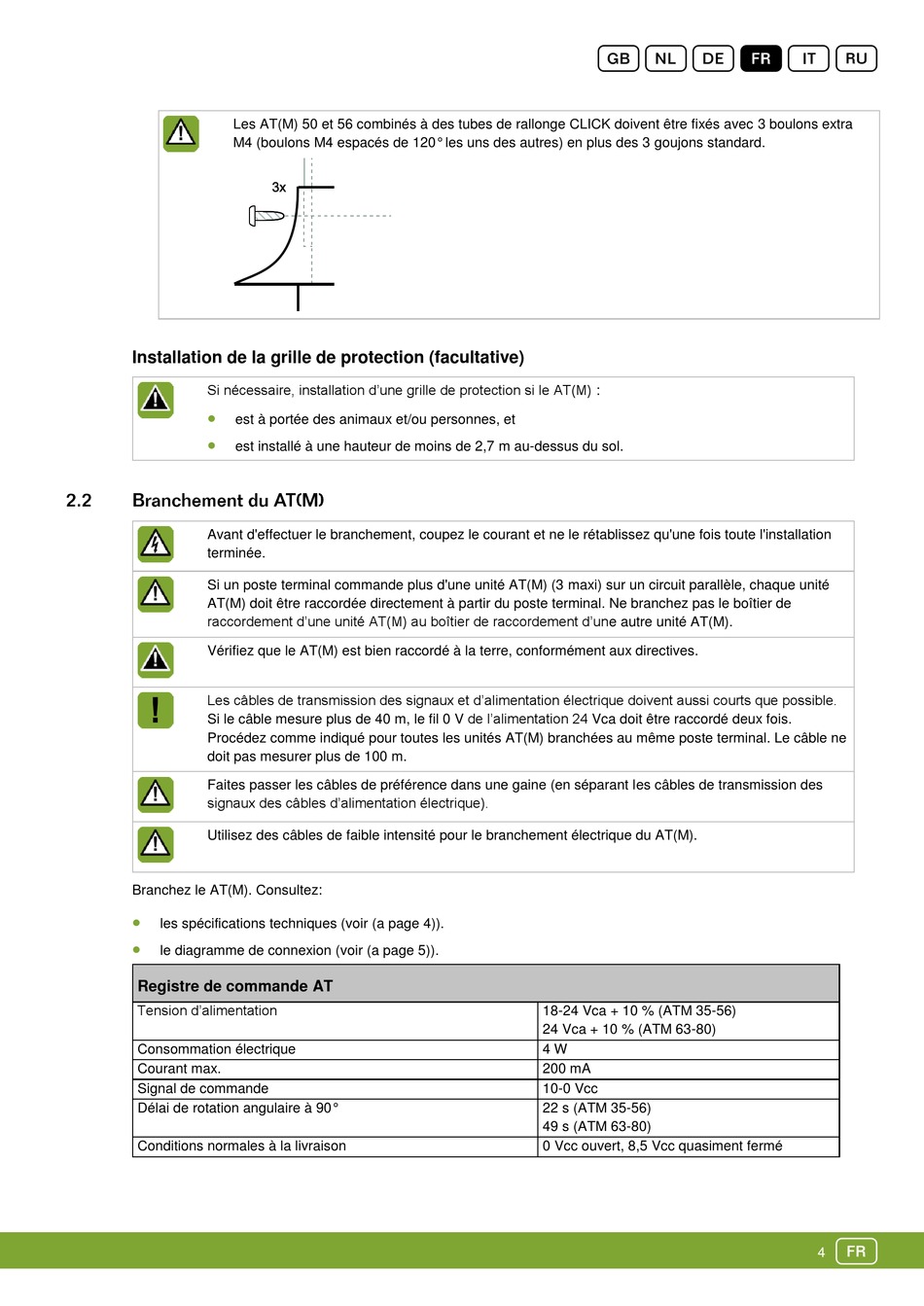

Les AT(M) 50 et 56 combinés à des tubes de rallonge CLICK doivent être fixés avec 3 boulons extra
M4 (boulons M4 espacés de 120° les uns des autres) en plus des 3 goujons standard.
Installation de la grille de protection (facultative)
Si nécessaire, installation d'une grille de protection si le AT(M) :

est à portée des animaux et/ou personnes, et

est installé à une hauteur de moins de 2,7 m au-dessus du sol.
Avant d'effectuer le branchement, coupez le courant et ne le rétablissez qu'une fois toute l'installation
terminée.
Si un poste terminal commande plus d'une unité AT(M) (3 maxi) sur un circuit parallèle, chaque unité
AT(M) doit être raccordée directement à partir du poste terminal. Ne branchez pas le boîtier de
raccordement d'une unité AT(M) au boîtier de raccordement d'une autre unité AT(M).
Vérifiez que le AT(M) est bien raccordé à la terre, conformément aux directives.
Les câbles de transmission des signaux et d'alimentation électrique doivent aussi courts que possible.
Si le câble mesure plus de 40 m, le fil 0 V de l'alimentation 24 Vca doit être raccordé deux fois.
Procédez comme indiqué pour toutes les unités AT(M) branchées au même poste terminal. Le câble ne
doit pas mesurer plus de 100 m.
Faites passer les câbles de préférence dans une gaine (en séparant les câbles de transmission des
signaux des câbles d'alimentation électrique).
Utilisez des câbles de faible intensité pour le branchement électrique du AT(M).
Branchez le AT(M). Consultez:

les spécifications techniques (voir (a page 4)).

le diagramme de connexion (voir (a page 5)).
Registre de commande AT
Tension d'alimentation
Consommation électrique
Courant max.
Signal de commande
Délai de rotation angulaire à 90°
Conditions normales à la livraison
gndFir
18-24 Vca + 10 % (ATM 35-56)
24 Vca + 10 % (ATM 63-80)
4 W
200 mA
10-0 Vcc
22 s (ATM 35-56)
49 s (ATM 63-80)
0 Vcc ouvert, 8,5 Vcc quasiment fermé
