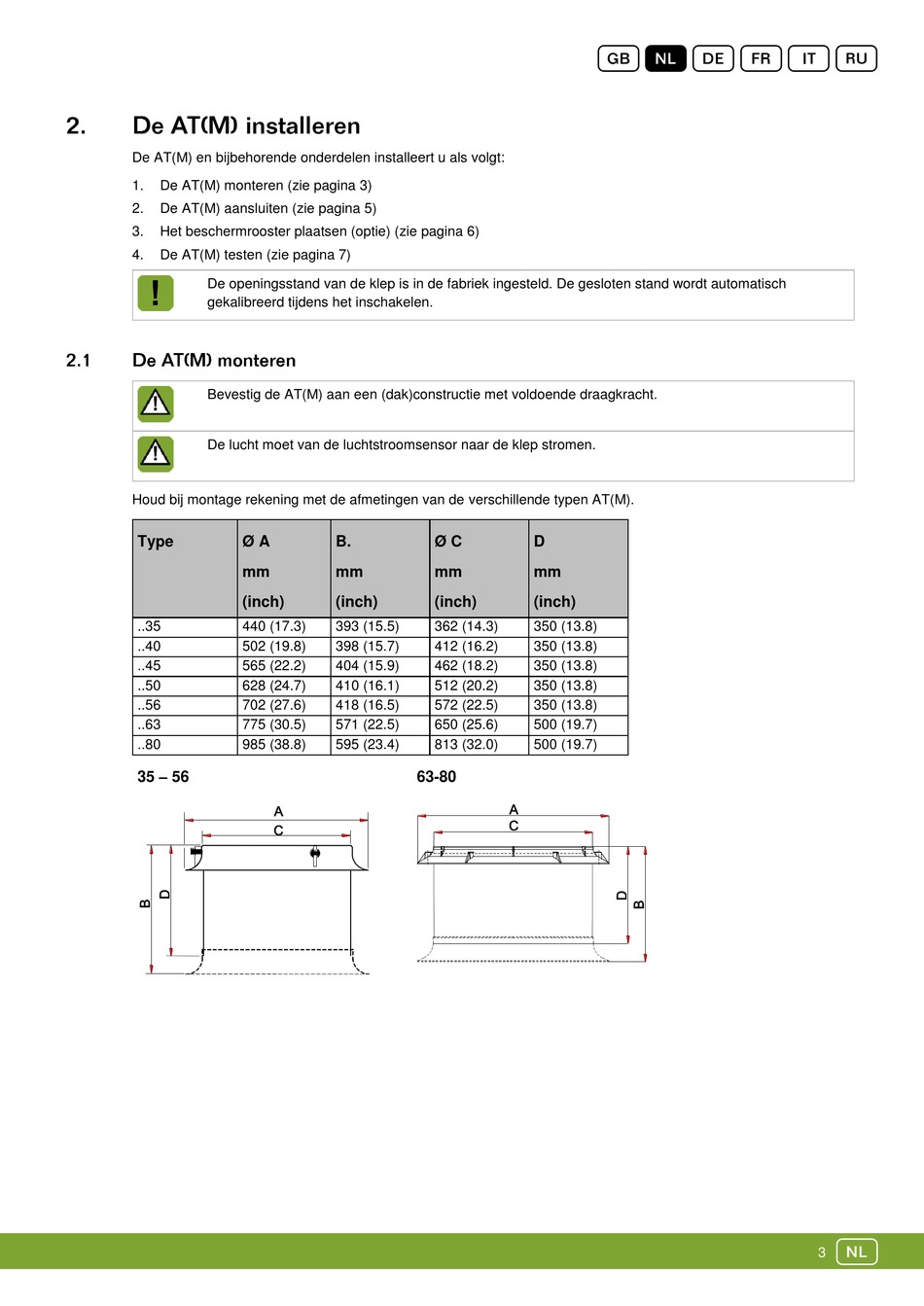

De AT(M) en bijbehorende onderdelen installeert u als volgt:
1.
De AT(M) monteren (zie pagina 3)
2.
De AT(M) aansluiten (zie pagina 5)
3.
Het beschermrooster plaatsen (optie) (zie pagina 6)
4.
De AT(M) testen (zie pagina 7)
De openingsstand van de klep is in de fabriek ingesteld. De gesloten stand wordt automatisch
gekalibreerd tijdens het inschakelen.
Bevestig de AT(M) aan een (dak)constructie met voldoende draagkracht.
De lucht moet van de luchtstroomsensor naar de klep stromen.
Houd bij montage rekening met de afmetingen van de verschillende typen AT(M).
Type
Ø A
mm
(inch)
..35
440 (17.3)
..40
502 (19.8)
..45
565 (22.2)
..50
628 (24.7)
..56
702 (27.6)
..63
775 (30.5)
..80
985 (38.8)
35 – 56
B.
Ø C
mm
mm
(inch)
(inch)
393 (15.5)
362 (14.3)
398 (15.7)
412 (16.2)
404 (15.9)
462 (18.2)
410 (16.1)
512 (20.2)
418 (16.5)
572 (22.5)
571 (22.5)
650 (25.6)
595 (23.4)
813 (32.0)
63-80
gNdfir
D
mm
(inch)
350 (13.8)
350 (13.8)
350 (13.8)
350 (13.8)
350 (13.8)
500 (19.7)
500 (19.7)
n
