35 - 56

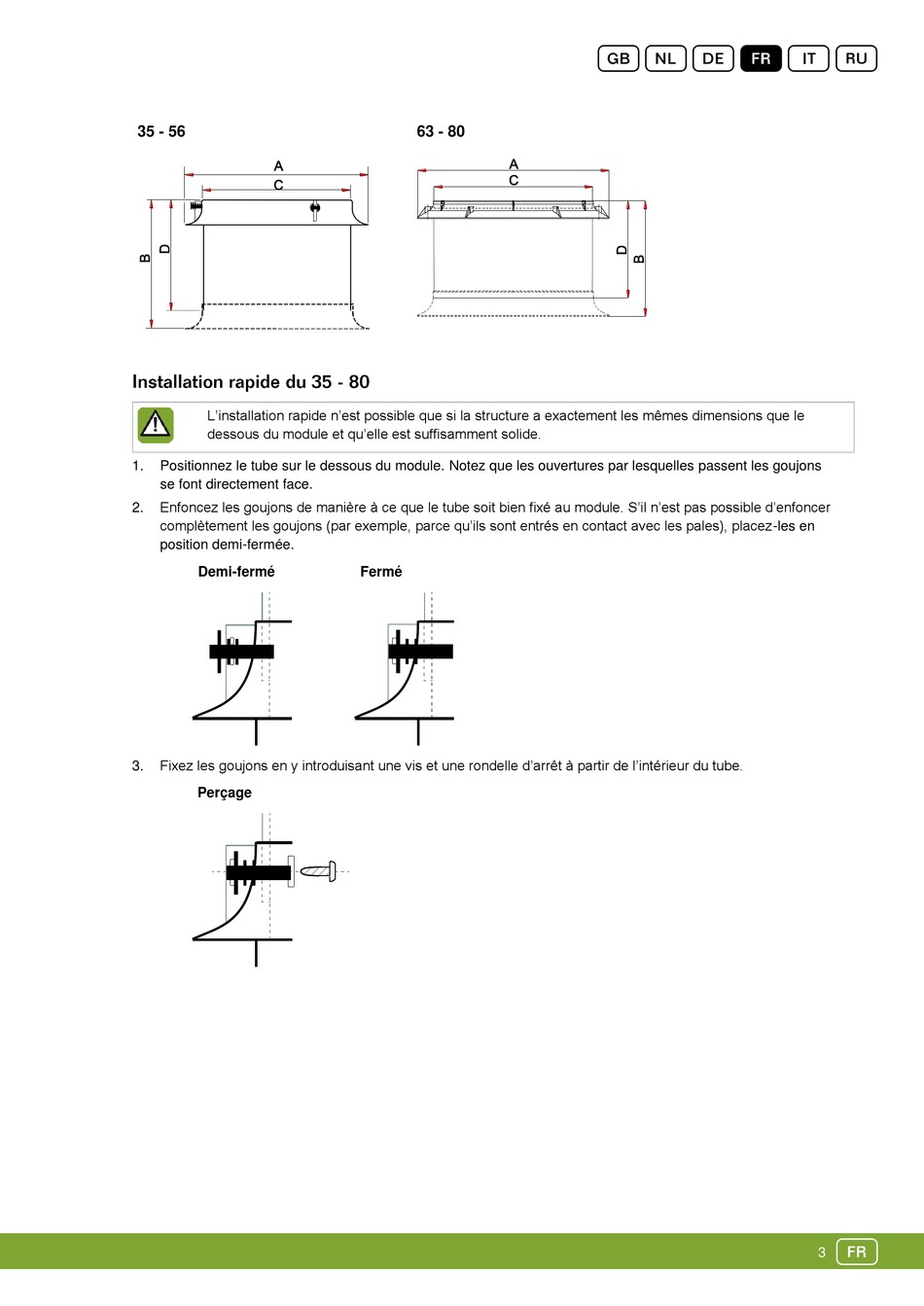

L'installation rapide n'est possible que si la structure a exactement les mêmes dimensions que le
dessous du module et qu'elle est suffisamment solide.
1. Positionnez le tube sur le dessous du module. Notez que les ouvertures par lesquelles passent les goujons
se font directement face.
Enfoncez les goujons de manière à ce que le tube soit bien fixé au module. S'il n'est pas possible d'enfoncer
2.
complètement les goujons (par exemple, parce qu'ils sont entrés en contact avec les pales), placez-les en
position demi-fermée.
Demi-fermé
Fixez les goujons en y introduisant une vis et une rondelle d'arrêt à partir de l'intérieur du tube.
3.
Perçage
63 - 80
Fermé
