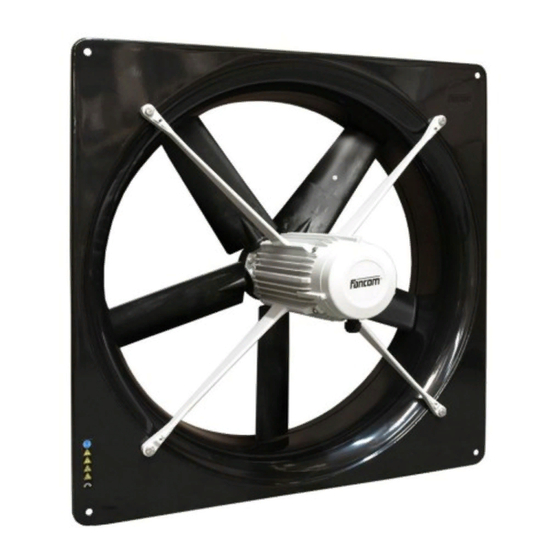

Inhaltszusammenfassung für Fancom FAN COMPLETE

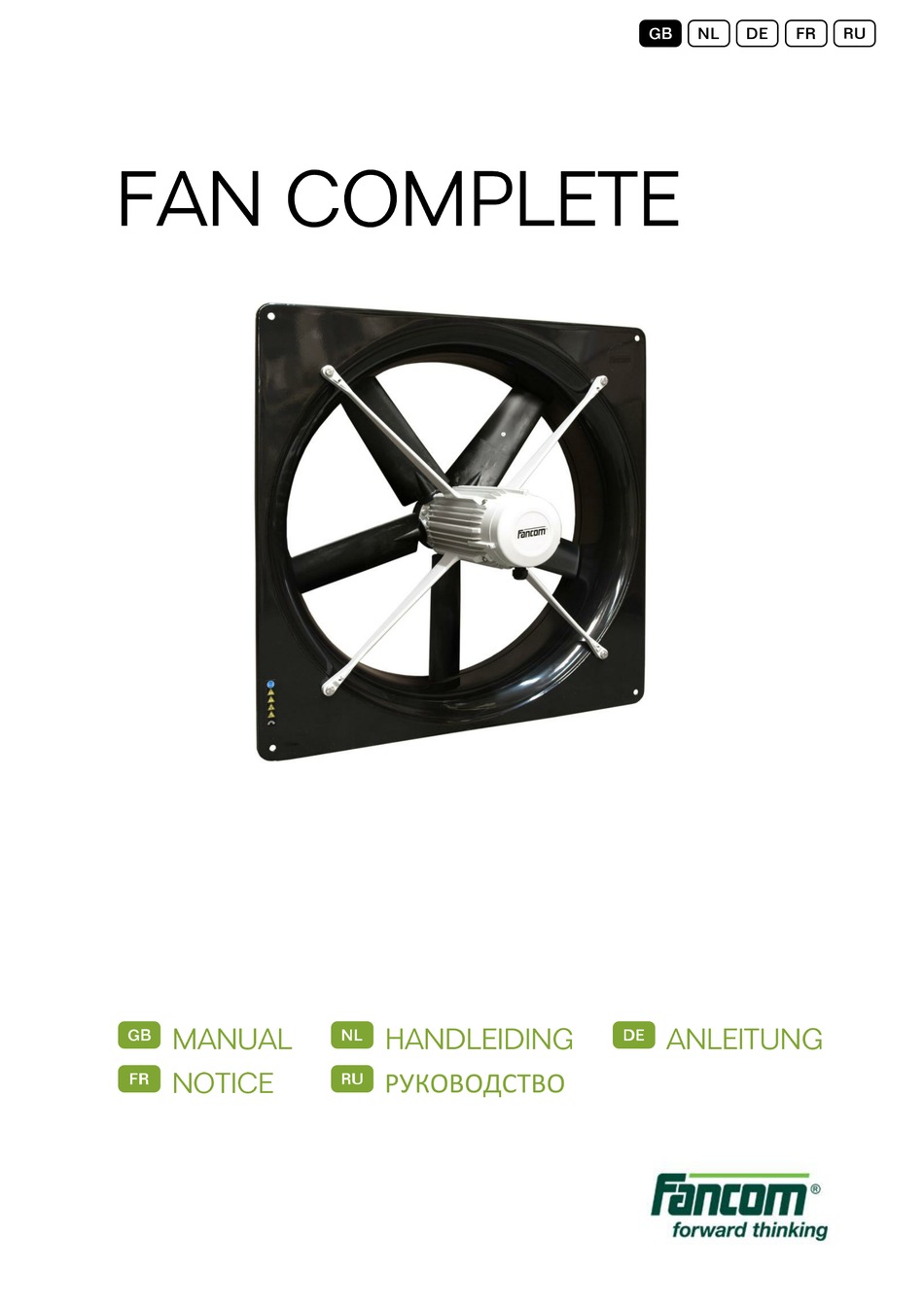

- Seite 1 Gndfr РУКОВОДСТВО...
- Seite 31 Fabrikant: Fancom B.V. Adres: Industrieterrein 34 Plaats: Panningen (the Netherlands) Verklaart hiermee dat de: Fan Complete Voldoet aan de bepalingen van de: De Laagspanningsrichtlijn 2014/35/EU conform NEN-EN-IEC 60335-01: 2012 Machinerichtlijn 2006/42/EC Industriële ventilatoren volgens NEN-EN-IEC 14461: 2002 Ecodesign-richtlijn 2009/125/EG conform nr. 327/2011...
- Seite 32 Änderungen in dieser Anleitung wurden von Fancom weder geprüft noch genehmigt. Unter Änderungen versteht Fancom u. a. das Übersetzen in eine andere Sprache als das Englische sowie das Ergänzen und/oder Entfernen von Texten und/oder Abbildungen aus dem Original. Fancom übernimmt keinerlei Haftung für Schäden jeglicher Art, Verletzungen und Garantieforderungen sowie andere Forderungen im Zusammenhang mit derartigen Änderungen, soweit diese Änderungen dazu führen, dass der Inhalt von der von Fancom erstellten englischen...
- Seite 33 Allgemeine Einleitung ..........................1 Zur Verwendung dieses Handbuchs ....................1 Symbole auf dem Fan ........................1 Fancom Helpdesk ........................... 1 Sicherheitshinweise und Warnungen ..................... 2 Installation des Fan ............................ 3 Den Fan montieren ......................... 3 Schließen Sie das Fan an....................... 6 Den RDRM-Fühler installieren (optional) ..................
- Seite 34 Gefahr von elektrischem Schlag. Gefahr für Mensch und Tier. Das Gerät kann jederzeit starten. Bewegliche Teile können zu Quetsch- und Schnittverletzungen führen. Luftstromrichtung. Luftstromrichtung. Wenden Sie sich bei Fragen und für Hilfe an das Fancom Sales & Service Centre in Ihrer Nähe.
- Seite 35 Abschnitt sind in den Installationsanweisungen eine Reihe spezieller Sicherheitsvorschriften enthalten. Die Installation des Geräts und die Beseitigung von Störungen sollte von einem ausgebildeten Elektriker entsprechend den gültigen Normen vorgenommen werden. Bei Installation mit Abweichung von den von Fancom gegebenen Installationsanweisungen, einem Öffnen des Motors und am Produkt vorgenommenen Änderungen erlischt jeglicher Garantieanspruch.
- Seite 36 Achten Sie bei der Montage auf geeignete Befestigungsmaterialien. Der Fan kann mit 4 Schrauben an der Wand befestigt werden. Die meisten Fan-Einheiten sind zu schwer zum Anheben. Ergreifen Sie die erforderlichen Vorsichtsmaßnahmen. Fancom empfiehlt die Montage des Fan wie folgt: Den Fan von der Haube abnehmen.
- Seite 37 gnDfr Ein Loch in die Wand bohren. Hierbei die Abmessungen der verschiedenen Fan-Typen beachten. Ø C Ø D Ø E Ø F Ø J (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) (Zoll) ..35 (17,5) (15,9) (0,3) (13,6) (14,4) (15) (3,7)
- Seite 38 gnDfr Den Fan in der Haube des Fan befestigen. Kontrollieren Sie, ob sich der Fan frei drehen kann und dass sich die Verschraubungen an der Unterseite des Motors befinden. Das Schutzgitter auf den Fan aufsetzen (optional). Der Einbau eines Schutzgitters ist notwendig, falls der Fan: ...
- Seite 39 Der Fan kann elektronisch oder durch einen Transformator geregelt werden. Wenn die Fan-Einheiten in einem Parallelkreis angeschlossen werden, kann sich die pro Fan erzeugte Wärme erhöhen (dies hat eine kürzere Lebensdauer des Lüfters zur Folge). Fancom empfiehlt daher, nicht mehr als drei Fan-Einheiten in einem Parallelkreis angeschlossen werden.
- Seite 40 gnDfr...
- Seite 41 gnDfr...
- Seite 42 gnDfr Den Verschluss abschrauben und entfernen. Den RDRM-Fühler und den Magneten platzieren. Sicherstellen, dass die Unterseite des RDRM-Fühlers auf einer Höhe mit der Unterseite des Magneten ist und dass sich diese exakt um die Achse des Magneten dreht. Den RDRM-Fühler gemäß den A nweisungen und dem Schaltbild anschließen (siehe Seite 7 und Seite 8).
-
Seite 43: Zuluftseite
gnDfr Vor der Montage des Schutzgitters, die Stromversorgung zum Fan unterbrechen. Stellen Sie sicher, dass sich das Flügelrad nicht dreht. Das Schutzgitter wie folgt montieren: Zuluftseite Das Schutzgitter auf dem Fan montieren und wie in der nachfolgenden Abbildung gezeigt sichern. - Seite 44 gnDfr Abluftseite Halten Sie das Schutzgitter auf den Fan und suchen Sie die drei Bohrlöcher. Bohren Sie die drei Löcher mit einem 5-mm-Bohrer. Setzen Sie das Schutzgitter auf den Fan und befestigen Sie es mit einer Schraube der Abmessung M5 x 30. Kontrollieren, ob der Fan korrekt angeschlossen ist.
- Seite 45 Berühren Sie keine beweglichen Teile des Fan. Fancom empfiehlt, den Fan für ca. 6 Stunden nach der Installation eingeschaltet zu lassen, damit er sich einlaufen kann. Eine spezielle Wartung dieses Fan ist nicht erforderlich. Fancom empfiehlt, die gesamte Klimaanlage, zu der dieser Fan gehört, alle sechs Monate von einen Installateur auf korrekte Funktion überprüfen zu lassen.
- Seite 46 Hersteller: Fancom B.V. Adresse: Industrieterrein 34 Ort: Panningen (The Netherlands) Erklärt hiermit, dass: Fan Complete Die Bestimmungen erfüllt von: Niederspannungsrichtlinie 2014/35/EU gemäß NEN-EN-IEC 60335-01: 2012 Maschinenrichtlinie 2006/42/EG Industrielüfter gemäß NEN-EN-IEC 14461: 2002 Ökodesign-Richtlinie 2009/125/EG Gemäß NR. 327/2011 Ort: Panningen...
