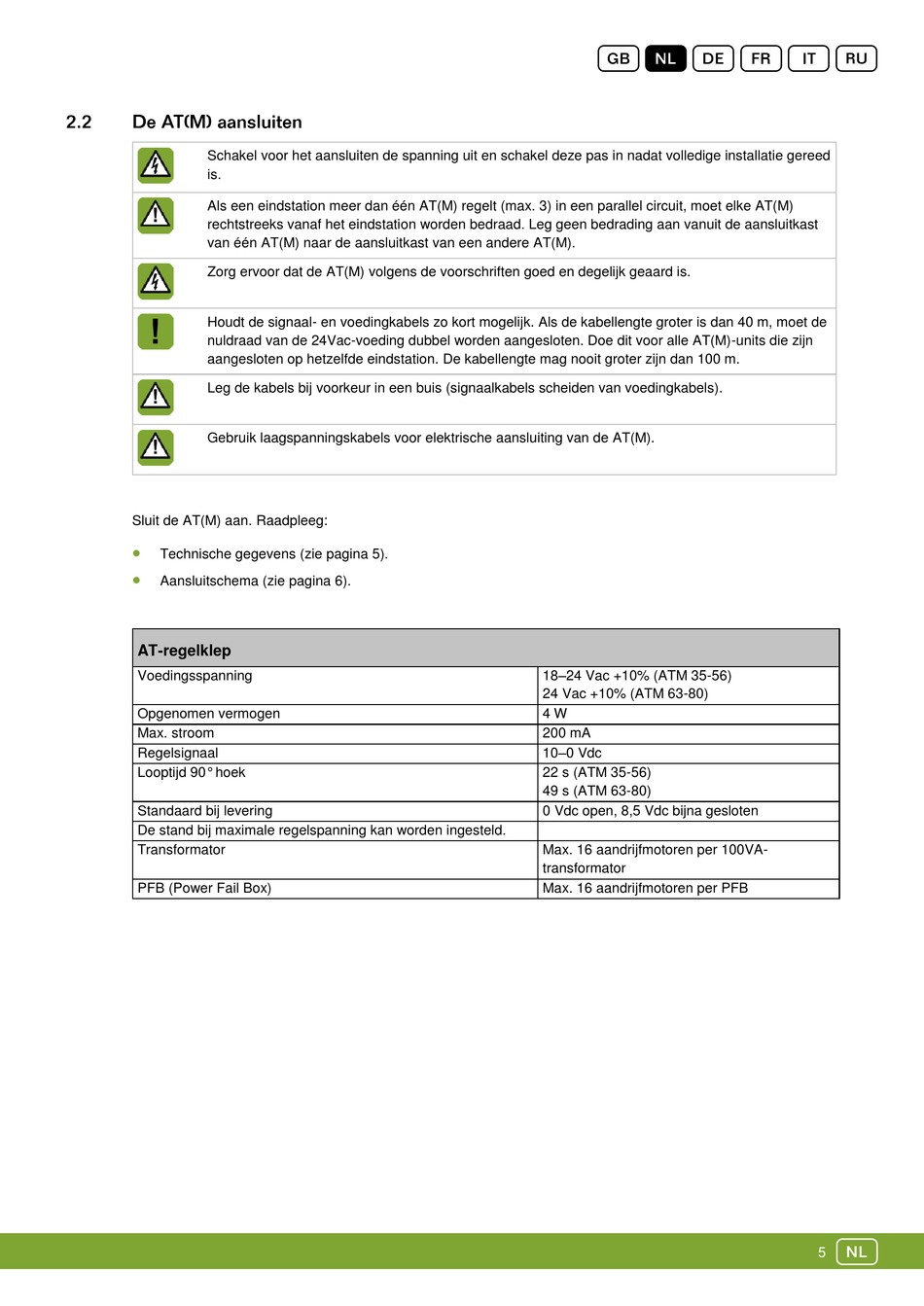

Schakel voor het aansluiten de spanning uit en schakel deze pas in nadat volledige installatie gereed
is.
Als een eindstation meer dan één AT(M) regelt (max. 3) in een parallel circuit, moet elke AT(M)
rechtstreeks vanaf het eindstation worden bedraad. Leg geen bedrading aan vanuit de aansluitkast
van één AT(M) naar de aansluitkast van een andere AT(M).
Zorg ervoor dat de AT(M) volgens de voorschriften goed en degelijk geaard is.
Houdt de signaal- en voedingkabels zo kort mogelijk. Als de kabellengte groter is dan 40 m, moet de
nuldraad van de 24Vac-voeding dubbel worden aangesloten. Doe dit voor alle AT(M)-units die zijn
aangesloten op hetzelfde eindstation. De kabellengte mag nooit groter zijn dan 100 m.
Leg de kabels bij voorkeur in een buis (signaalkabels scheiden van voedingkabels).
Gebruik laagspanningskabels voor elektrische aansluiting van de AT(M).
Sluit de AT(M) aan. Raadpleeg:

Technische gegevens (zie pagina 5).

Aansluitschema (zie pagina 6).
AT-regelklep
Voedingsspanning
Opgenomen vermogen
Max. stroom
Regelsignaal
Looptijd 90° hoek
Standaard bij levering
De stand bij maximale regelspanning kan worden ingesteld.
Transformator
PFB (Power Fail Box)
gNdfir
18–24 Vac +10% (ATM 35-56)
24 Vac +10% (ATM 63-80)
4 W
200 mA
10–0 Vdc
22 s (ATM 35-56)
49 s (ATM 63-80)
0 Vdc open, 8,5 Vdc bijna gesloten
Max. 16 aandrijfmotoren per 100VA-
transformator
Max. 16 aandrijfmotoren per PFB
