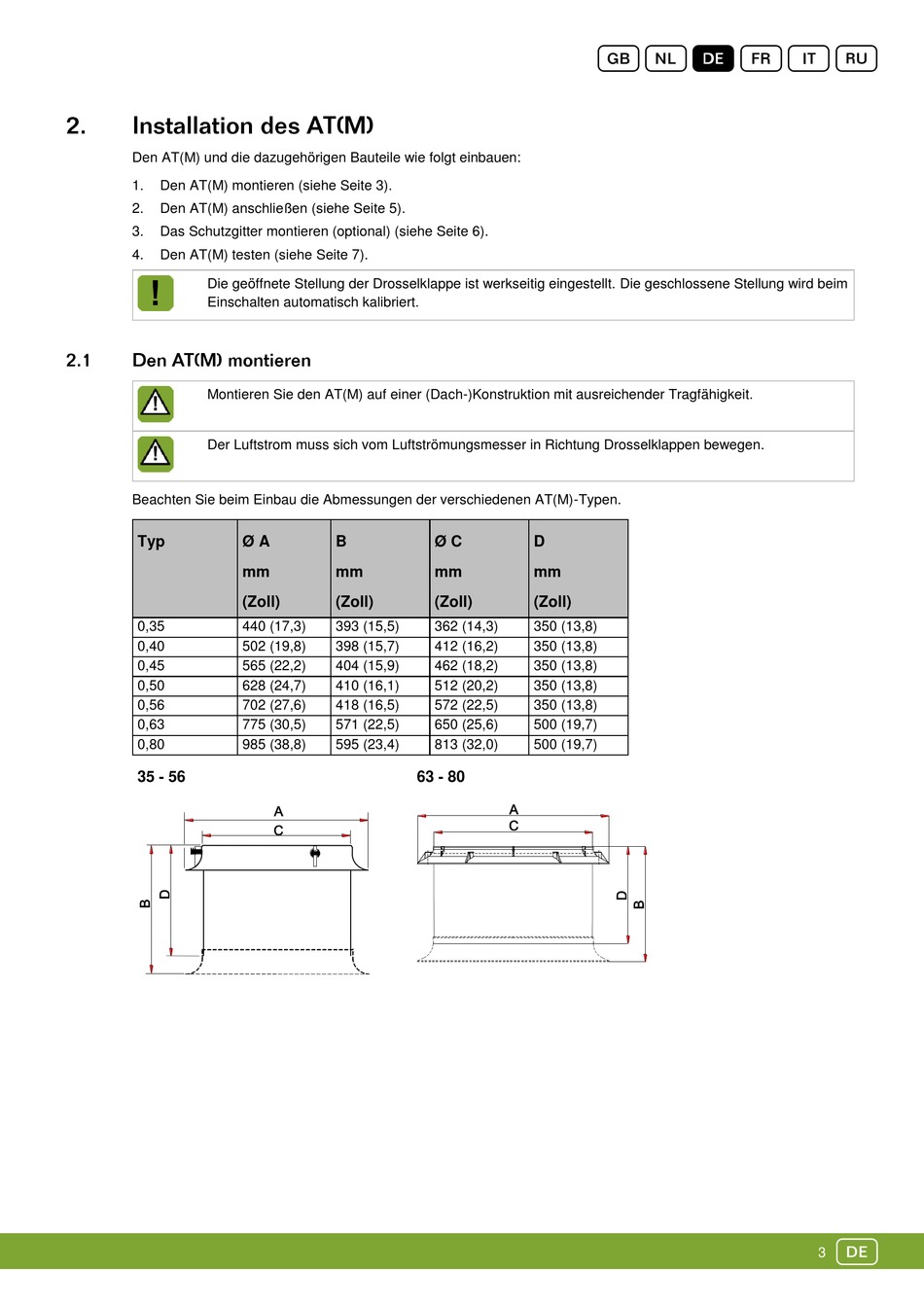

Den AT(M) und die dazugehörigen Bauteile wie folgt einbauen:
1.
Den AT(M) montieren (siehe Seite 3).
2.
Den AT(M) anschließen (siehe Seite 5).
3.
Das Schutzgitter montieren (optional) (siehe Seite 6).
4.
Den AT(M) testen (siehe Seite 7).
Die geöffnete Stellung der Drosselklappe ist werkseitig eingestellt. Die geschlossene Stellung wird beim
Einschalten automatisch kalibriert.
Montieren Sie den AT(M) auf einer (Dach-)Konstruktion mit ausreichender Tragfähigkeit.
Der Luftstrom muss sich vom Luftströmungsmesser in Richtung Drosselklappen bewegen.
Beachten Sie beim Einbau die Abmessungen der verschiedenen AT(M)-Typen.
Typ
Ø A
mm
(Zoll)
0,35
440 (17,3)
0,40
502 (19,8)
0,45
565 (22,2)
0,50
628 (24,7)
0,56
702 (27,6)
0,63
775 (30,5)
0,80
985 (38,8)
35 - 56
B
Ø C
mm
mm
(Zoll)
(Zoll)
393 (15,5)
362 (14,3)
398 (15,7)
412 (16,2)
404 (15,9)
462 (18,2)
410 (16,1)
512 (20,2)
418 (16,5)
572 (22,5)
571 (22,5)
650 (25,6)
595 (23,4)
813 (32,0)
63 - 80
gnDfir
D
mm
(Zoll)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
500 (19,7)
500 (19,7)
d
3
