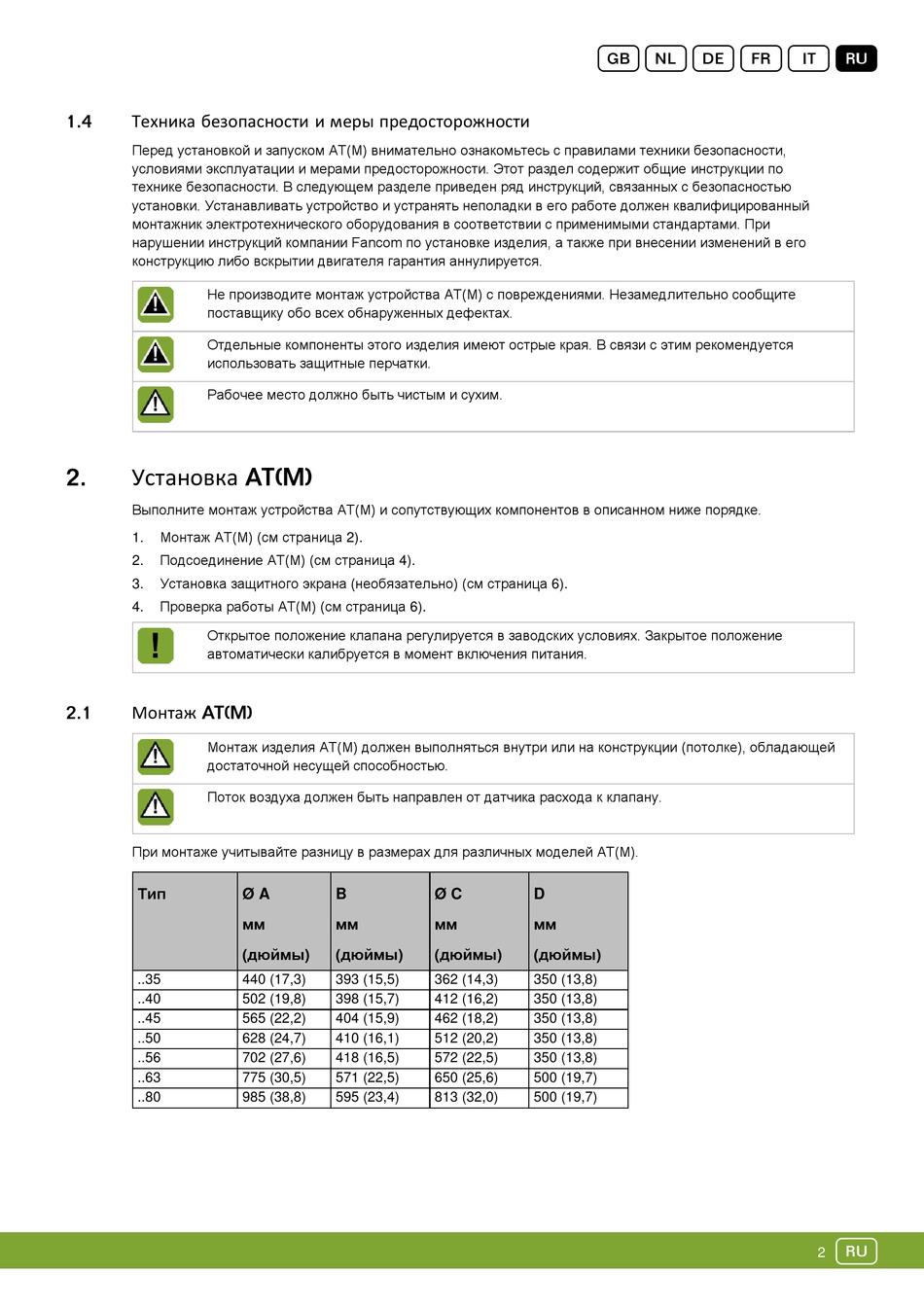

Техника безопасности и меры предосторожности
Перед установкой и запуском AT(M) внимательно ознакомьтесь с правилами техники безопасности,
условиями эксплуатации и мерами предосторожности. Этот раздел содержит общие инструкции по
технике безопасности. В следующем разделе приведен ряд инструкций, связанных с безопасностью
установки. Устанавливать устройство и устранять неполадки в его работе должен квалифицированный
монтажник электротехнического оборудования в соответствии с применимыми стандартами. При
нарушении инструкций компании Fancom по установке изделия, а также при внесении изменений в его
конструкцию либо вскрытии двигателя гарантия аннулируется.
Не производите монтаж устройства AT(M) с повреждениями. Незамедлительно сообщите
поставщику обо всех обнаруженных дефектах.
Отдельные компоненты этого изделия имеют острые края. В связи с этим рекомендуется
использовать защитные перчатки.
Рабочее место должно быть чистым и сухим.
Установка
Выполните монтаж устройства AT(M) и сопутствующих компонентов в описанном ниже порядке.
Монтаж AT(M) (см страница 2).
1.
Подсоединение AT(M) (см страница 4).
2.
Установка защитного экрана (необязательно) (см страница 6).
3.
Проверка работы AT(M) (см страница 6).
4.
Открытое положение клапана регулируется в заводских условиях. Закрытое положение
автоматически калибруется в момент включения питания.
Монтаж
Монтаж изделия AT(M) должен выполняться внутри или на конструкции (потолке), обладающей
достаточной несущей способностью.
Поток воздуха должен быть направлен от датчика расхода к клапану.
При монтаже учитывайте разницу в размерах для различных моделей AT(M).
Тип
Ø A
мм
(дюймы)
..35
440 (17,3)
..40
502 (19,8)
..45
565 (22,2)
..50
628 (24,7)
..56
702 (27,6)
..63
775 (30,5)
..80
985 (38,8)
B
Ø C
мм
мм
(дюймы)
(дюймы)
393 (15,5)
362 (14,3)
398 (15,7)
412 (16,2)
404 (15,9)
462 (18,2)
410 (16,1)
512 (20,2)
418 (16,5)
572 (22,5)
571 (22,5)
650 (25,6)
595 (23,4)
813 (32,0)
gndfiR
D
мм
(дюймы)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
500 (19,7)
500 (19,7)
r
2
