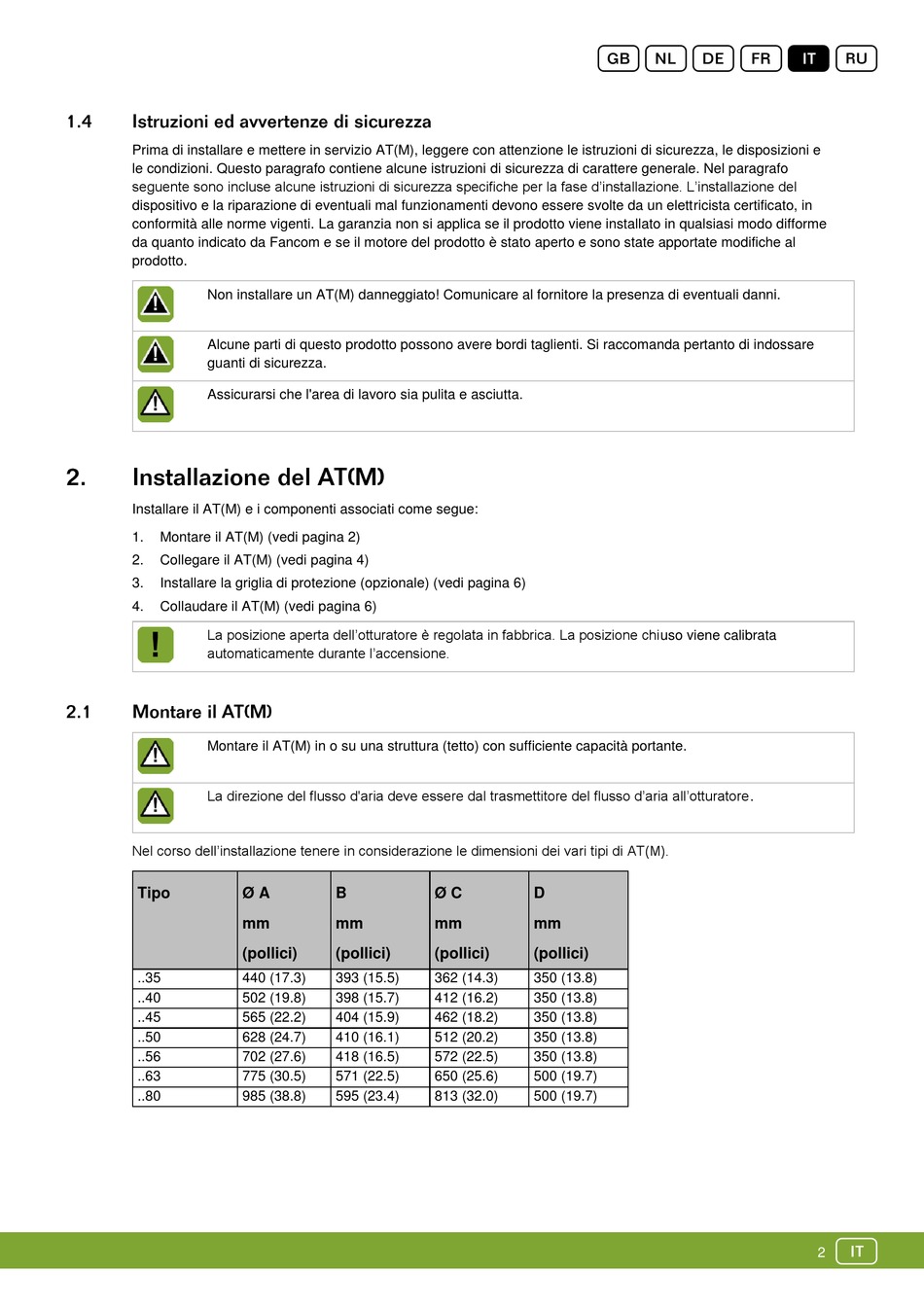

Prima di installare e mettere in servizio AT(M), leggere con attenzione le istruzioni di sicurezza, le disposizioni e
le condizioni. Questo paragrafo contiene alcune istruzioni di sicurezza di carattere generale. Nel paragrafo
seguente sono incluse alcune istruzioni di sicurezza specifiche per la fase d'installazione. L'installazione del
dispositivo e la riparazione di eventuali mal funzionamenti devono essere svolte da un elettricista certificato, in
conformità alle norme vigenti. La garanzia non si applica se il prodotto viene installato in qualsiasi modo difforme
da quanto indicato da Fancom e se il motore del prodotto è stato aperto e sono state apportate modifiche al
prodotto.
Non installare un AT(M) danneggiato! Comunicare al fornitore la presenza di eventuali danni.
Alcune parti di questo prodotto possono avere bordi taglienti. Si raccomanda pertanto di indossare
guanti di sicurezza.
Assicurarsi che l'area di lavoro sia pulita e asciutta.
Installare il AT(M) e i componenti associati come segue:
1.
Montare il AT(M) (vedi pagina 2)
2.
Collegare il AT(M) (vedi pagina 4)
3.
Installare la griglia di protezione (opzionale) (vedi pagina 6)
4.
Collaudare il AT(M) (vedi pagina 6)
La posizione aperta dell'otturatore è regolata in fabbrica. La posizione chiuso viene calibrata
automaticamente durante l'accensione.
Montare il AT(M) in o su una struttura (tetto) con sufficiente capacità portante.
La direzione del flusso d'aria deve essere dal trasmettitore del flusso d'aria all'otturatore.
Nel corso dell'installazione tenere in considerazione le dimensioni dei vari tipi di AT(M).
Tipo
Ø A
mm
(pollici)
..35
440 (17.3)
..40
502 (19.8)
..45
565 (22.2)
..50
628 (24.7)
..56
702 (27.6)
..63
775 (30.5)
..80
985 (38.8)
B
Ø C
mm
mm
(pollici)
(pollici)
393 (15.5)
362 (14.3)
398 (15.7)
412 (16.2)
404 (15.9)
462 (18.2)
410 (16.1)
512 (20.2)
418 (16.5)
572 (22.5)
571 (22.5)
650 (25.6)
595 (23.4)
813 (32.0)
gndfIr
D
mm
(pollici)
350 (13.8)
350 (13.8)
350 (13.8)
350 (13.8)
350 (13.8)
500 (19.7)
500 (19.7)
i
