35–56

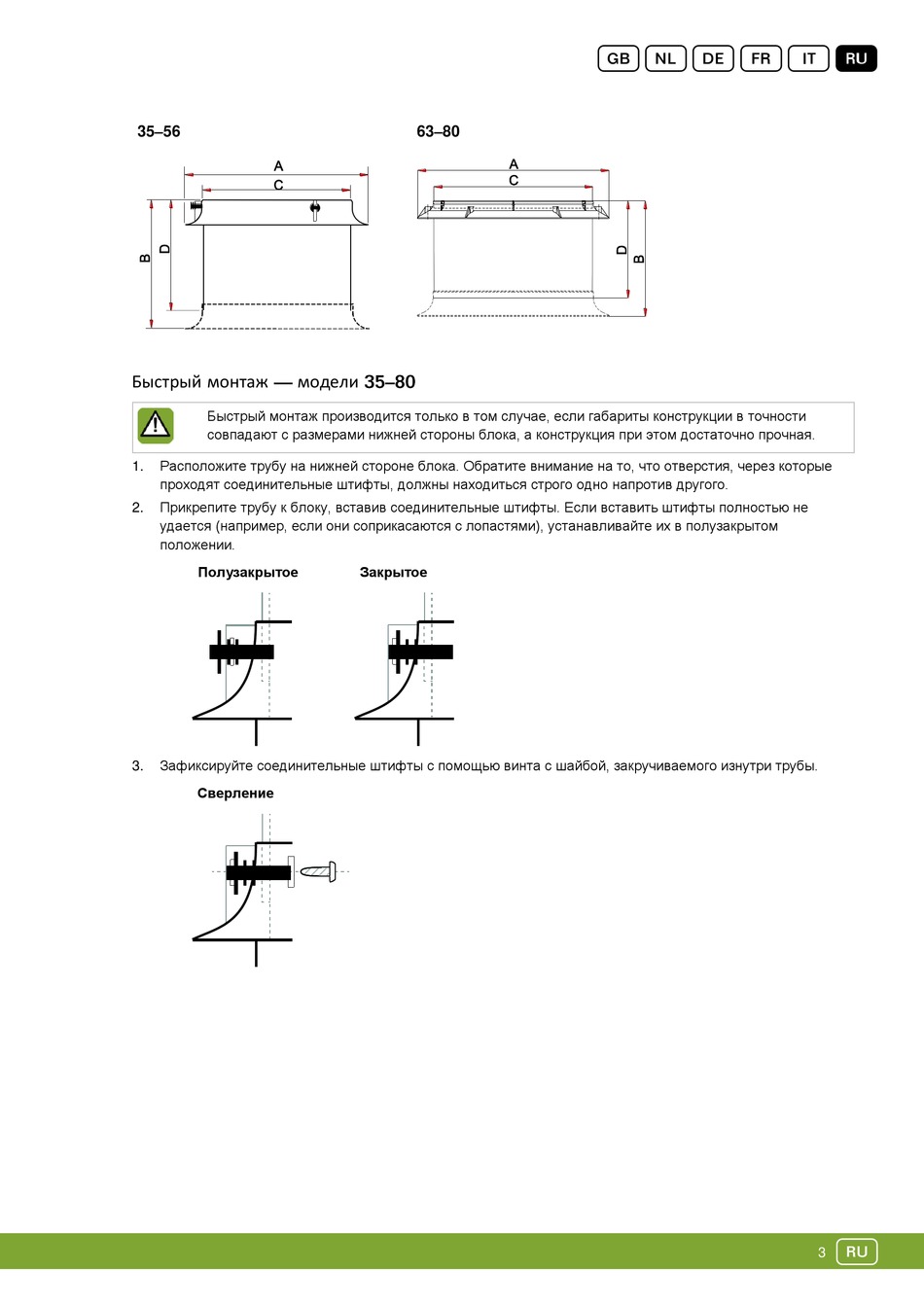

Быстрый монтаж модели
Быстрый монтаж производится только в том случае, если габариты конструкции в точности
совпадают с размерами нижней стороны блока, а конструкция при этом достаточно прочная.
Расположите трубу на нижней стороне блока. Обратите внимание на то, что отверстия, через которые
1.
проходят соединительные штифты, должны находиться строго одно напротив другого.
Прикрепите трубу к блоку, вставив соединительные штифты. Если вставить штифты полностью не
2.
удается (например, если они соприкасаются с лопастями), устанавливайте их в полузакрытом
положении.
Полузакрытое
Зафиксируйте соединительные штифты с помощью винта с шайбой, закручиваемого изнутри трубы.
3.
Сверление
63–80
Закрытое
