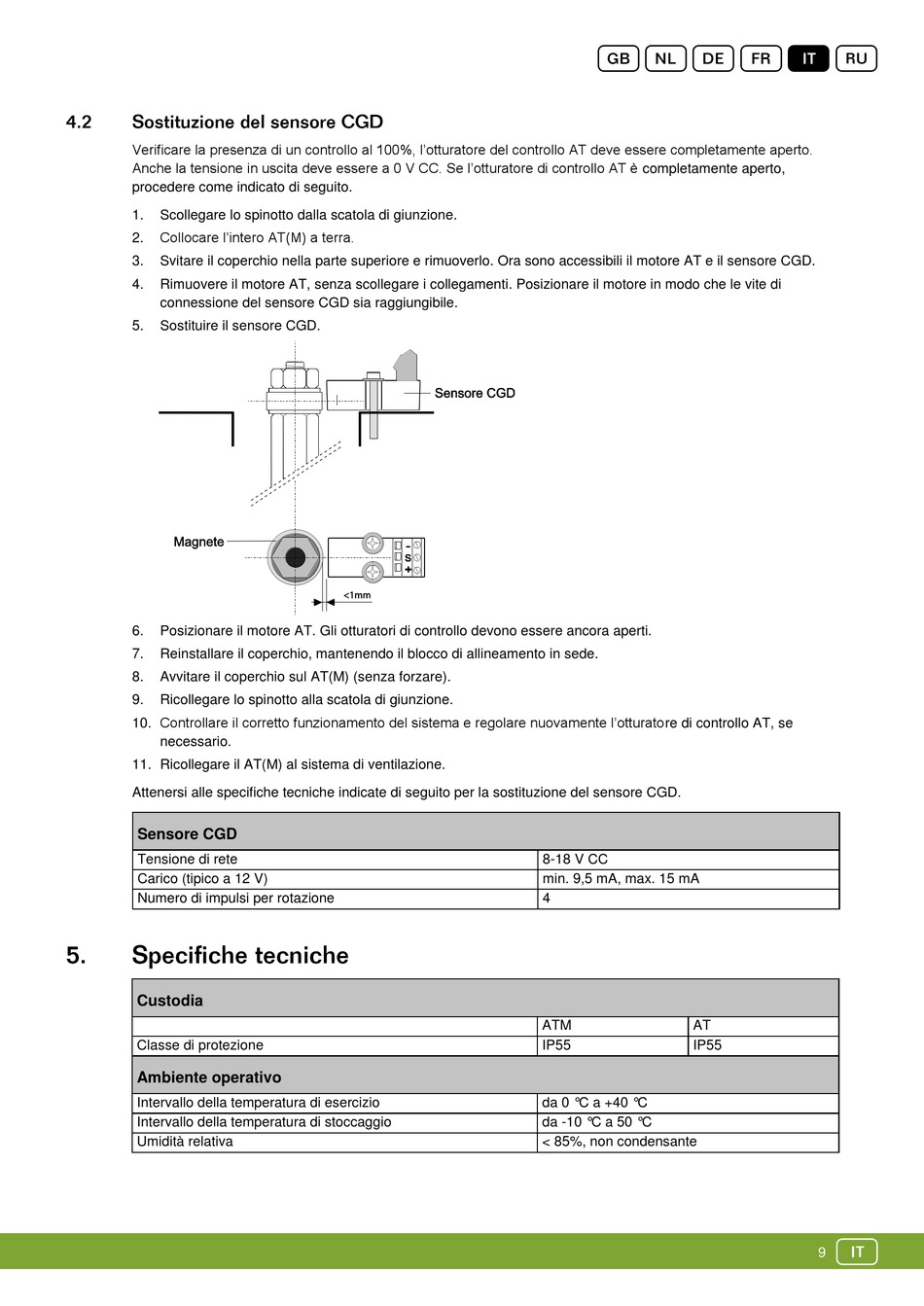

Fancom AT-Serie Anleitung Seite 65

Verificare la presenza di un controllo al 100%, l'otturatore del controllo AT deve essere completamente aperto.
Anche la tensione in uscita deve essere a 0 V CC. Se l'otturatore di controllo AT è completamente aperto,
procedere come indicato di seguito.
1. Scollegare lo spinotto dalla scatola di giunzione.
Collocare l'intero AT(M) a terra.
2.
3. Svitare il coperchio nella parte superiore e rimuoverlo. Ora sono accessibili il motore AT e il sensore CGD.
4. Rimuovere il motore AT, senza scollegare i collegamenti. Posizionare il motore in modo che le vite di
connessione del sensore CGD sia raggiungibile.
5. Sostituire il sensore CGD.
6. Posizionare il motore AT. Gli otturatori di controllo devono essere ancora aperti.
7. Reinstallare il coperchio, mantenendo il blocco di allineamento in sede.
8. Avvitare il coperchio sul AT(M) (senza forzare).
9. Ricollegare lo spinotto alla scatola di giunzione.
10. Controllare il corretto funzionamento del sistema e regolare nuovamente l'otturatore di controllo AT, se
necessario.
11. Ricollegare il AT(M) al sistema di ventilazione.
Attenersi alle specifiche tecniche indicate di seguito per la sostituzione del sensore CGD.
Sensore CGD
Tensione di rete
Carico (tipico a 12 V)
Numero di impulsi per rotazione
Custodia
Classe di protezione
Ambiente operativo
Intervallo della temperatura di esercizio
Intervallo della temperatura di stoccaggio
Umidità relativa
gndfIr
8-18 V CC
min. 9,5 mA, max. 15 mA
4
ATM AT
IP55 IP55
da 0 °C a +40 °C
da -10 °C a 50 °C
< 85%, non condensante
