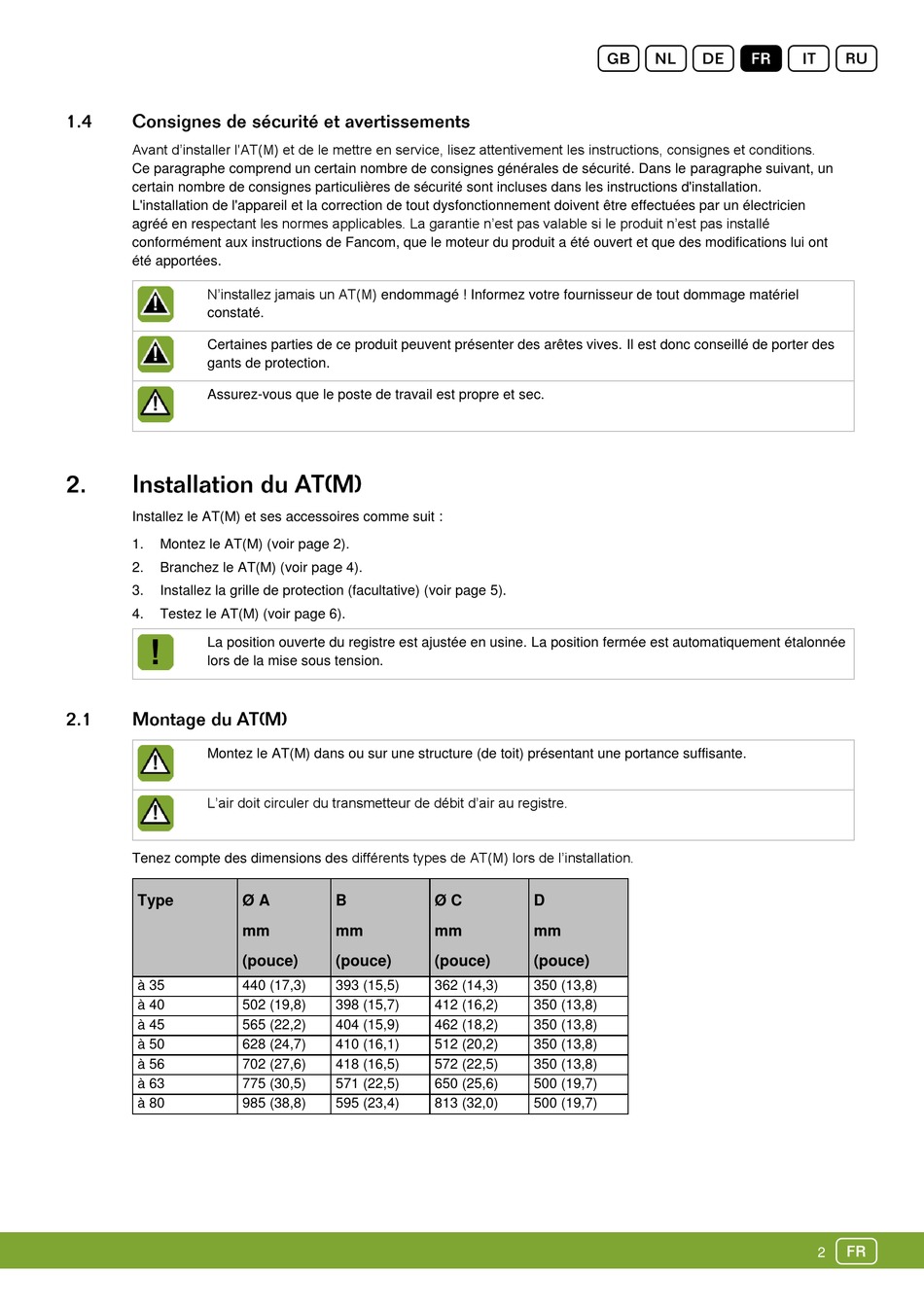

Avant d'installer l'AT(M) et de le mettre en service, lisez attentivement les instructions, consignes et conditions.
Ce paragraphe comprend un certain nombre de consignes générales de sécurité. Dans le paragraphe suivant, un
certain nombre de consignes particulières de sécurité sont incluses dans les instructions d'installation.
L'installation de l'appareil et la correction de tout dysfonctionnement doivent être effectuées par un électricien
agréé en respectant les normes applicables. La garantie n'est pas valable si le produit n'est pas installé
conformément aux instructions de Fancom, que le moteur du produit a été ouvert et que des modifications lui ont
été apportées.
N'installez jamais un AT(M) endommagé ! Informez votre fournisseur de tout dommage matériel
constaté.
Certaines parties de ce produit peuvent présenter des arêtes vives. Il est donc conseillé de porter des
gants de protection.
Assurez-vous que le poste de travail est propre et sec.
Installez le AT(M) et ses accessoires comme suit :
1. Montez le AT(M) (voir page 2).
2. Branchez le AT(M) (voir page 4).
3. Installez la grille de protection (facultative) (voir page 5).
4. Testez le AT(M) (voir page 6).
La position ouverte du registre est ajustée en usine. La position fermée est automatiquement étalonnée
lors de la mise sous tension.
Montez le AT(M) dans ou sur une structure (de toit) présentant une portance suffisante.
L'air doit circuler du transmetteur de débit d'air au registre.
Tenez compte des dimensions des différents types de AT(M) lors de l'installation.
Type Ø A
mm
(pouce)
à 35 440 (17,3)
à 40 502 (19,8)
à 45 565 (22,2)
à 50 628 (24,7)
à 56 702 (27,6)
à 63 775 (30,5)
à 80 985 (38,8)
B Ø C
mm mm
(pouce) (pouce)
393 (15,5) 362 (14,3)
398 (15,7) 412 (16,2)
404 (15,9) 462 (18,2)
410 (16,1) 512 (20,2)
418 (16,5) 572 (22,5)
571 (22,5) 650 (25,6)
595 (23,4) 813 (32,0)
gndFir
D
mm
(pouce)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
350 (13,8)
500 (19,7)
500 (19,7)
f
