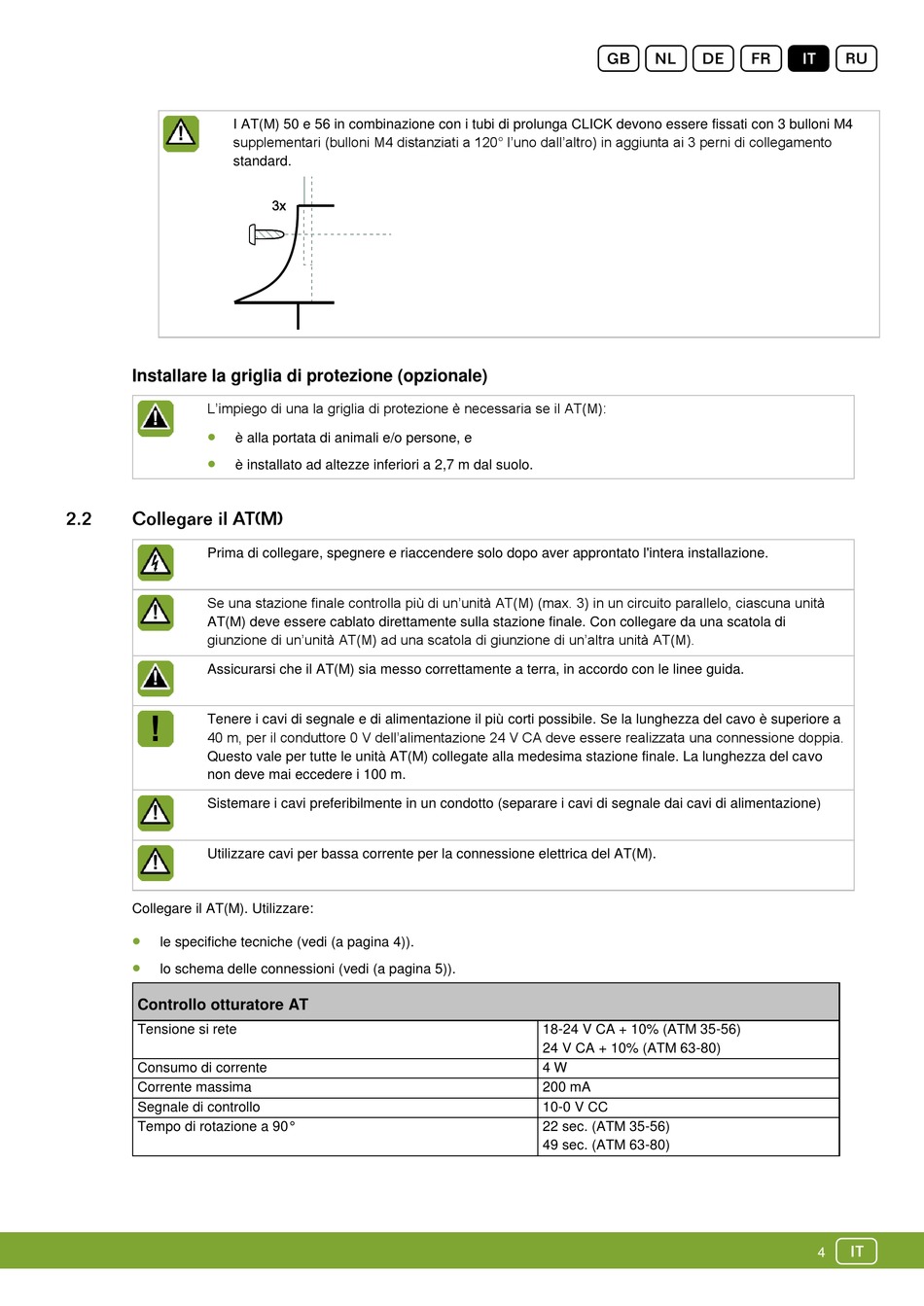

I AT(M) 50 e 56 in combinazione con i tubi di prolunga CLICK devono essere fissati con 3 bulloni M4
supplementari (bulloni M4 distanziati a 120° l'uno dall'altro) in aggiunta ai 3 perni di collegamento
standard.
Installare la griglia di protezione (opzionale)
L'impiego di una la griglia di protezione è necessaria se il AT(M):

è alla portata di animali e/o persone, e

è installato ad altezze inferiori a 2,7 m dal suolo.
Prima di collegare, spegnere e riaccendere solo dopo aver approntato l'intera installazione.
Se una stazione finale controlla più di un'unità AT(M) (max. 3) in un circuito parallelo, ciascuna unità
AT(M) deve essere cablato direttamente sulla stazione finale. Con collegare da una scatola di
giunzione di un'unità AT(M) ad una scatola di giunzione di un'altra unità AT(M).
Assicurarsi che il AT(M) sia messo correttamente a terra, in accordo con le linee guida.
Tenere i cavi di segnale e di alimentazione il più corti possibile. Se la lunghezza del cavo è superiore a
40 m, per il conduttore 0 V dell'alimentazione 24 V CA deve essere realizzata una connessione doppia.
Questo vale per tutte le unità AT(M) collegate alla medesima stazione finale. La lunghezza del cavo
non deve mai eccedere i 100 m.
Sistemare i cavi preferibilmente in un condotto (separare i cavi di segnale dai cavi di alimentazione)
Utilizzare cavi per bassa corrente per la connessione elettrica del AT(M).
Collegare il AT(M). Utilizzare:

le specifiche tecniche (vedi (a pagina 4)).

lo schema delle connessioni (vedi (a pagina 5)).
Controllo otturatore AT
Tensione si rete
Consumo di corrente
Corrente massima
Segnale di controllo
Tempo di rotazione a 90°
gndfIr
18-24 V CA + 10% (ATM 35-56)
24 V CA + 10% (ATM 63-80)
4 W
200 mA
10-0 V CC
22 sec. (ATM 35-56)
49 sec. (ATM 63-80)
