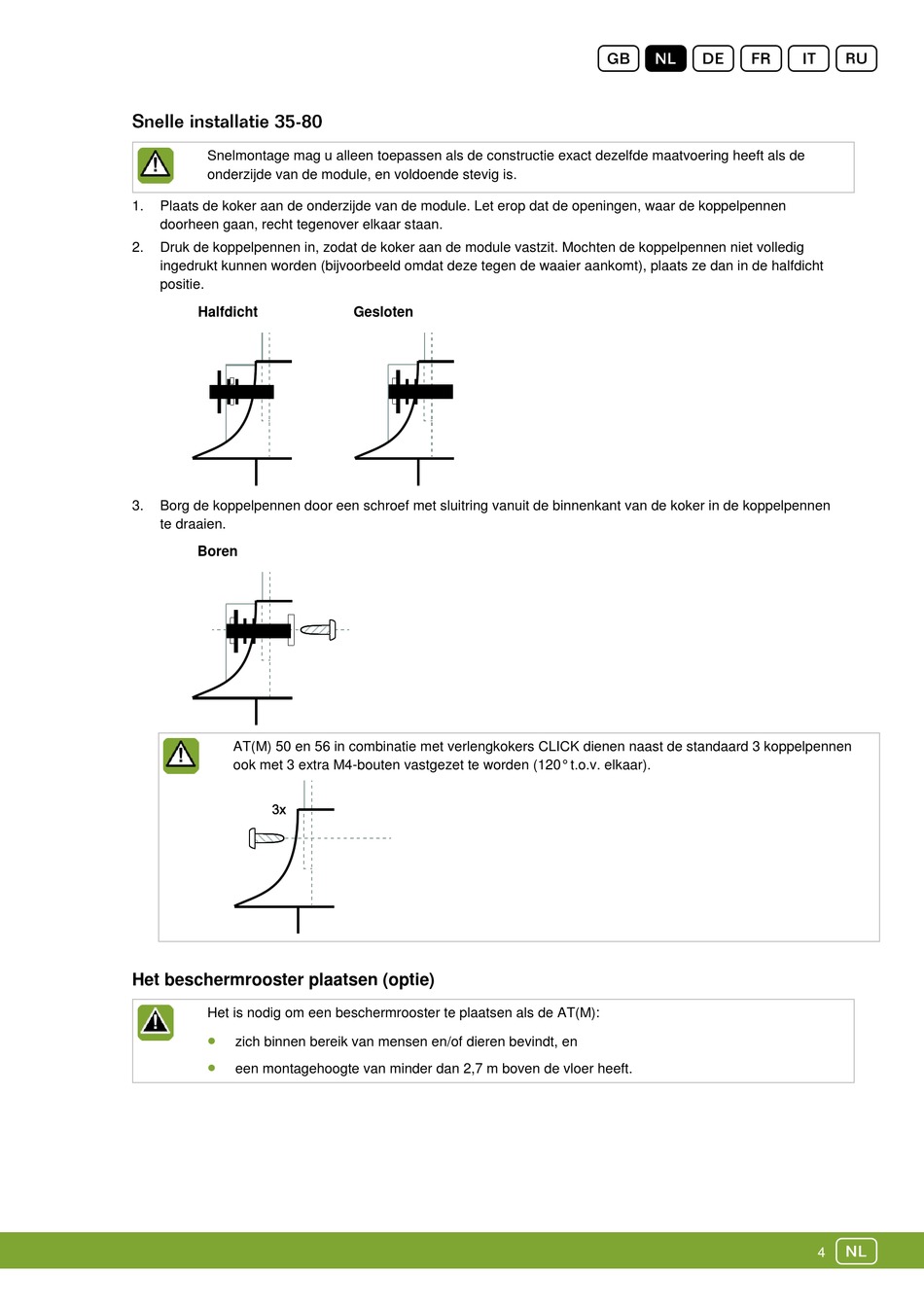

Snelmontage mag u alleen toepassen als de constructie exact dezelfde maatvoering heeft als de
onderzijde van de module, en voldoende stevig is.
1. Plaats de koker aan de onderzijde van de module. Let erop dat de openingen, waar de koppelpennen
doorheen gaan, recht tegenover elkaar staan.
2. Druk de koppelpennen in, zodat de koker aan de module vastzit. Mochten de koppelpennen niet volledig
ingedrukt kunnen worden (bijvoorbeeld omdat deze tegen de waaier aankomt), plaats ze dan in de halfdicht
positie.
Halfdicht
3. Borg de koppelpennen door een schroef met sluitring vanuit de binnenkant van de koker in de koppelpennen
te draaien.
Boren
AT(M) 50 en 56 in combinatie met verlengkokers CLICK dienen naast de standaard 3 koppelpennen
ook met 3 extra M4-bouten vastgezet te worden (120° t.o.v. elkaar).
Het beschermrooster plaatsen (optie)
Het is nodig om een beschermrooster te plaatsen als de AT(M):

zich binnen bereik van mensen en/of dieren bevindt, en

een montagehoogte van minder dan 2,7 m boven de vloer heeft.
Gesloten
