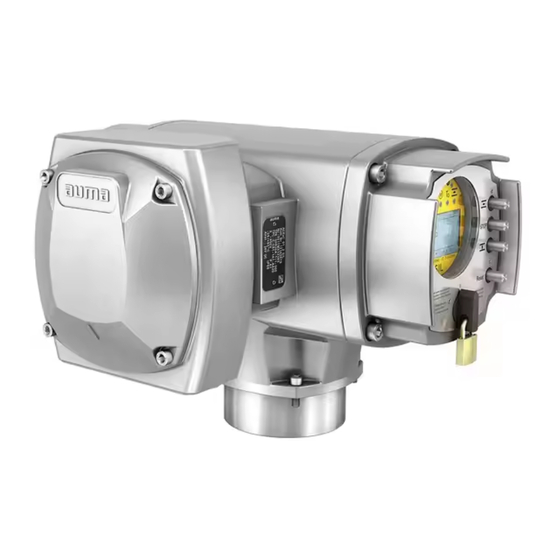

Auma AC 01.2 Kurzanleitung
Stellantriebs-steuerung ethernet/ip
Vorschau ausblenden
Andere Handbücher für AC 01.2:
- Bedienungsanleitung (164 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Montageanleitung (2 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Auma AC 01.2
Inhaltszusammenfassung für Auma AC 01.2
- Seite 1 Stellantriebs-Steuerung AC 01.2 EtherNet/IP Kurzanleitung Feldbusanschluss...
- Seite 2 Sicherheitshinweise und Warnhinweise der Betriebsanleitung müssen bei allen Arbeiten am Stellantrieb beachtet werden! Inhaltsverzeichnis 1 Grundlegende Hinweise zum Netzwerkanschluss..................2 Elektroanschluss SJ (AUMA Rundsteckverbinder) ..................Industrial Ethernet Leitung anschließen....................3 Kompaktversion Elektroanschluss SF für EtherNet/IP................. Industrial Ethernet Leitung anschließen....................4 Verbindung zwischen EtherNet/IP Gateway und Computer prüfen ............
- Seite 3 Grundlegende Hinweise zum Netzwerkanschluss 1 Grundlegende Hinweise zum Netzwerkanschluss Elektroanschluss Um die Netzwerkleitungen anzuschließen, muss der Elektroanschluss am Stellantrieb geöffnet werden. Siehe dazu die Betriebsanleitung des Stellantriebs, Kapitel „Elektroanschluss“. Information: Das Kapitel Elektroanschluss der Betriebsanleitung gilt in vollem Um- fang auch für den Anschluss der Netzwerkleitungen. Insbesondere die dort angegebe- nen Sicherheitshinweise und Warnhinweise müssen unbedingt beachtet werden.
- Seite 4 Diese Beschreibung gilt für den Anschluss über Ethernet Leitungen mit RJ-45 Stecker. Vorgehensweise 1. Die Leitungen an den RJ-45 Stecker anschließen entsprechend den Angaben des Steckerherstellers. ð Bei Verwendung eines von AUMA mitgelieferten RJ-45 Steckers beiliegende Montageanleitung beachten. 2. Den RJ-45 Stecker in den Anschluss für die Ethernet Leitung [5] einstecken.
- Seite 5 Kompaktversion Elektroanschluss SF für EtherNet/IP 3 Kompaktversion Elektroanschluss SF für EtherNet/IP 3.1 Industrial Ethernet Leitung anschließen Bild 2: Industrial Ethernet Leitung anschließen M12 Stecker für Anschluss der Industri- M12 Anschluss al Ethernet Leitung Vorgehensweise 1. Die Schutzkappe abnehmen. 2. Den M12 Stecker [1] einstecken in den M12 Anschluss für die Ethernet Lei- tung [2].
- Seite 6 Verbindung zwischen EtherNet/IP Gateway und Computer prüfen 4 Verbindung zwischen EtherNet/IP Gateway und Computer prüfen Vorgehensweise 1. Sicherstellen, dass die Spannungsversorgung ausgeschaltet ist. 2. Den Run/Init Schalter auf Position „Run“ stellen. 3. Das EtherNet/IP Gateway mithilfe des RJ-45 bzw. M12 Steckers an einen Compu- ter im selben Subnetz anschließen und die Spannungsversorgung einschalten (Bootvorgang).
- Seite 7 5 EtherNet/IP Gateway konfigurieren Das EtherNet/IP Gateway kann mit Hilfe der Windows Software „GW-7472 Utility“ kon- figuriert werden. Die Software steht auf unserer Website www.auma.com unter Ser- vice & Support > Geräteintegration Download zum Download bereit. Vorgehensweise 1. Sicherstellen, dass der Run/Init Schalter am Gateway auf der Position „Run“ steht.
- Seite 8 EtherNet/IP Gateway konfigurieren ð Gegebenenfalls muss lediglich die IP-Schnittstelle den Anforderungen des Netzwerks angepasst werden. Alle weiteren Einstellungen des EtherNet/IP Gateways (insbesondere die Serial Porteinstellungen) sind ab Werk bereits voreingestellt. Information: Die Serial Porteinstellungen des EtherNet/IP Gateways dürfen nicht verändert werden. 8.
- Seite 12 AUMA Riester GmbH & Co. KG Location Müllheim Postfach 1362 79373 Müllheim, Deutschland Tel +49 7631 809 - 0 Fax +49 7631 809 - 1250 info@auma.com www.auma.com PR01068/de/1.24 Detaillierte Informationen zu den AUMA Produkten finden Sie im Internet unter: www.auma.com...
