Betrieb
Logik-Fehlercodes der LED Diag 2 (wenn LED Diag 1 leuchtet)
Blink-Code Beschreibung
1 Funktionsblockfehler in einer der TwinSAFE-Gruppen
2 Kommunikationsfehler in einer der TwinSAFE-Gruppen
3 Fehlerkombination: Funktionsblock und Kommunikation
4 Allgemeiner Fehler in einer der TwinSAFE-Gruppen
5 Fehlerkombination: Allgemein und Funktionsblock
6 Fehlerkombination: Allgemein und Kommunikation
7 Fehlerkombination: Allgemein, Funktionsblock und Kommunikation
flackern Es liegt ein Fehler in einem Eingangs- oder Ausgangsmodul vor
Environment-Fehlercodes der LED Diag 2 (wenn LED Diag 1 aus)
Blink-Code Beschreibung
1 Maximale Versorgungsspannung µC1 überschritten
2 Minimale Versorgungsspannung µC1 unterschritten
3 Maximale Versorgungsspannung µC2 überschritten
4 Minimale Versorgungsspannung µC2 unterschritten
5 Maximale Innentemperatur überschritten
6 Minimale Innentemperatur unterschritten
7 Zulässige Temperaturdifferenz zwischen µC1 und µC2 überschritten
8 reserviert
9 reserviert
10 Allgemeiner Fehler
4.5.3

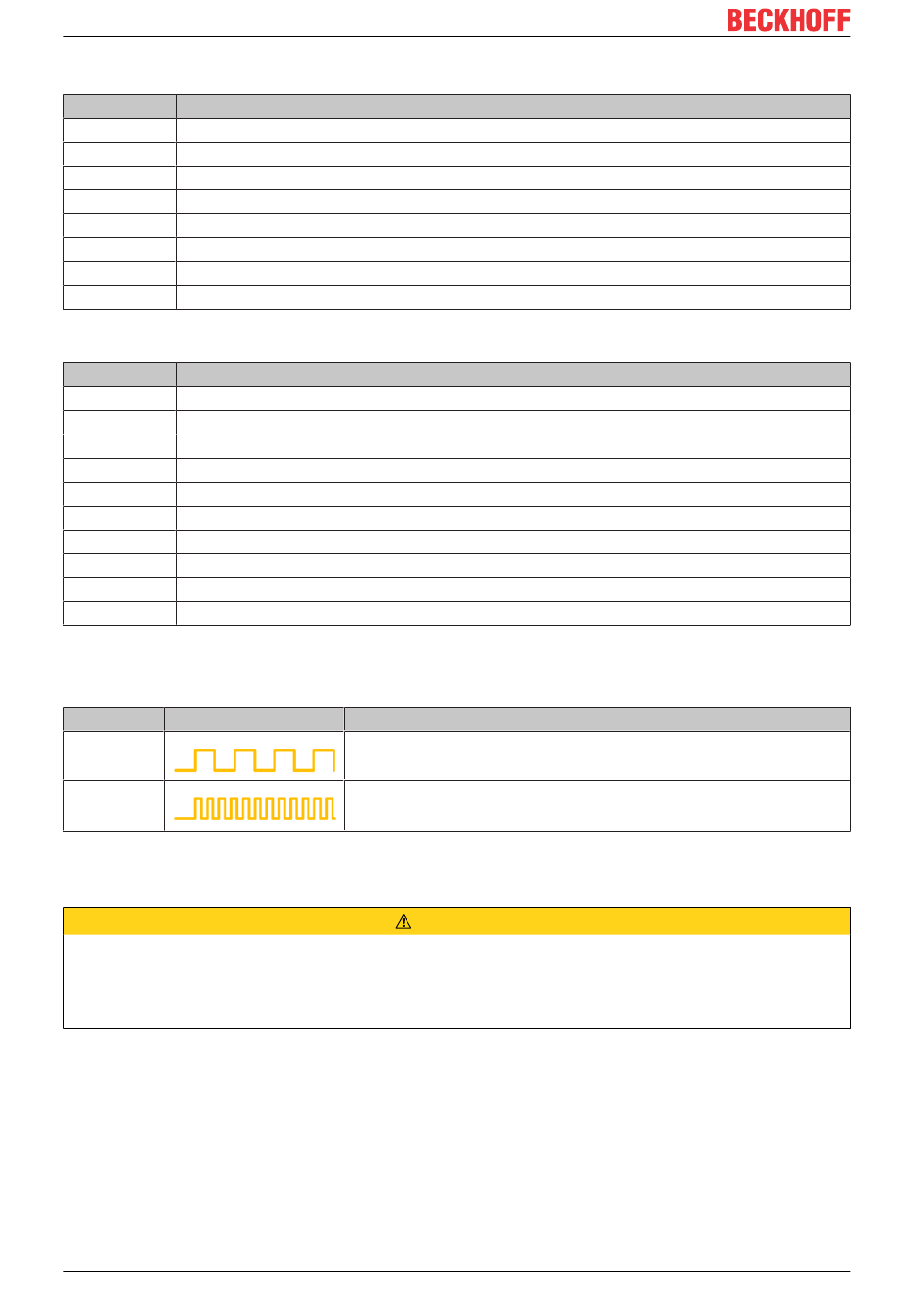

Darstellung der Blink-Codes

LED Darstellung
blinkt
flackert
4.5.4

Diagnose-Objekte

CoE-Objekte nicht ändern!
Führen Sie keine Veränderungen an den CoE-Objekten der TwinSAFE-Komponenten durch! Veränderun-
gen (z.B. mit TwinCAT) der CoE-Objekte setzen die TwinSAFE-Komponenten dauerhaft in den Zustand
Fail-Stop!
Index F984 : Device Info Data C1
hex
Das CoE-Objekt F984
hex
Komponente neben den Firmware- und Vendor-Daten-CRCs an.
40
Beschreibung
400 ms ON / 400 ms OFF
1 Sekunde Pause zwischen den Blink-Codes
50 ms ON / 50 ms OFF
zeigt aktuelle interne Temperatur- und Spannungswerte der TwinSAFE-
Version: 1.0.0
VORSICHT
EL2912
