Produktbeschreibung
3.1
EL2912 - TwinSAFE-Klemme mit zwei fehlersicheren
Ausgängen
Die EL2912 ist eine sichere Ausgangsklemme mit zwei fehlersicheren Ausgängen mit je 2 A (24 V
Die EL2912 erfüllt die Anforderungen folgender Normen:
• EN 61508:2010 (SIL 3)
• EN 62061:2005/A2:2015 (SIL CL 3)
• EN ISO 13849-1:2015 (Kat. 4, PL e).
Die TwinSAFE-Klemme hat die übliche Bauform einer 12 mm EtherCAT-Klemme. Die Ausgänge verwenden
die Spannung der Powerkontakte. Zusätzlich ist die Spannung der Powerkontakte auf die Klemmstellen 2/6
und 3/7 gelegt. Die Klemmstellen GND1, GND2 und GND U
verbunden.

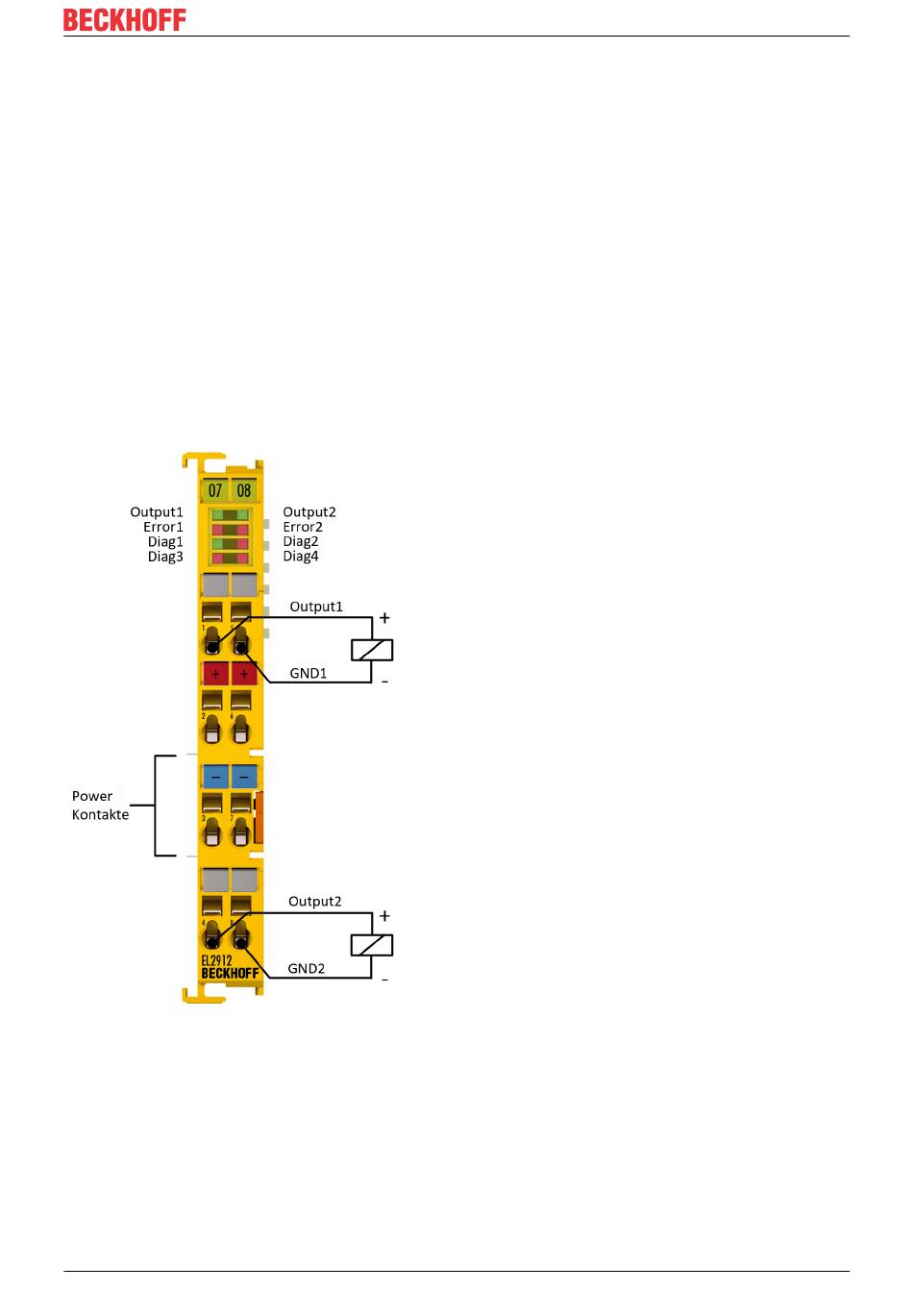

Abb. 4: EL2912 - TwinSAFE-Klemme mit zwei fehlersicheren Ausgängen
EL2912
(Klemmstellen 3/7) sind intern direkt
P
Version: 1.0.0
Produktbeschreibung
).
DC
13
