Betrieb
4.2.4.5 Signalleitungen

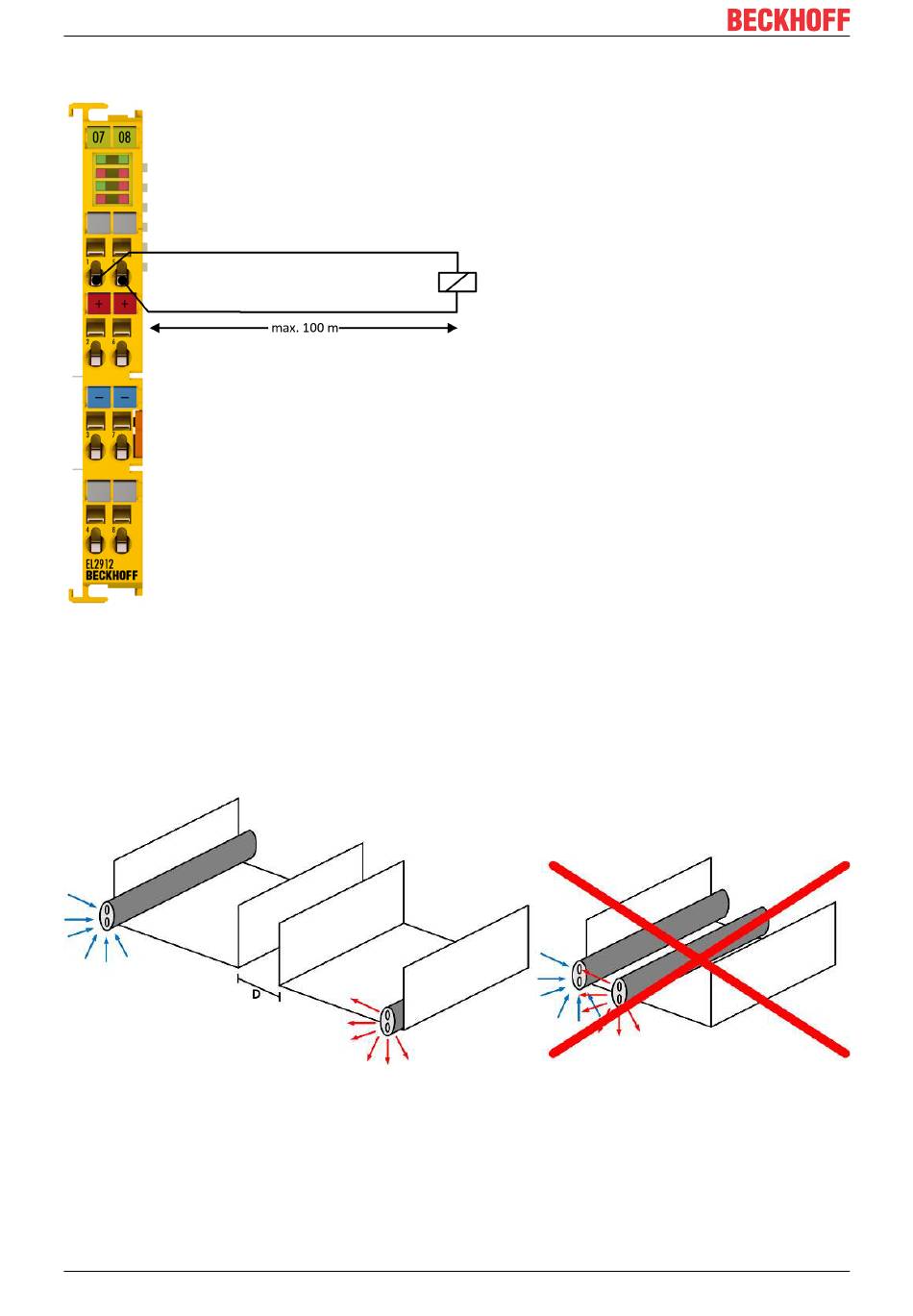

Abb. 15: Max. Leitungslänge EL2912
Beim Anschluss eines einzelnen Aktors über eine eigene durchgängige Verkabelung (ggf. auch über eine
Mantelleitung) sind maximal 100 m Leitungslänge möglich.
Die Verwendung von Kontaktstellen, Steckverbindern oder geringen Leitungsquerschnitten in der
Verkabelung verringert die maximale Ausdehnung.
Leitungsführung
Abb. 16: Leitungsführung
30 Version: 1.0.0 EL2912
