Produktbeschreibung
3.3

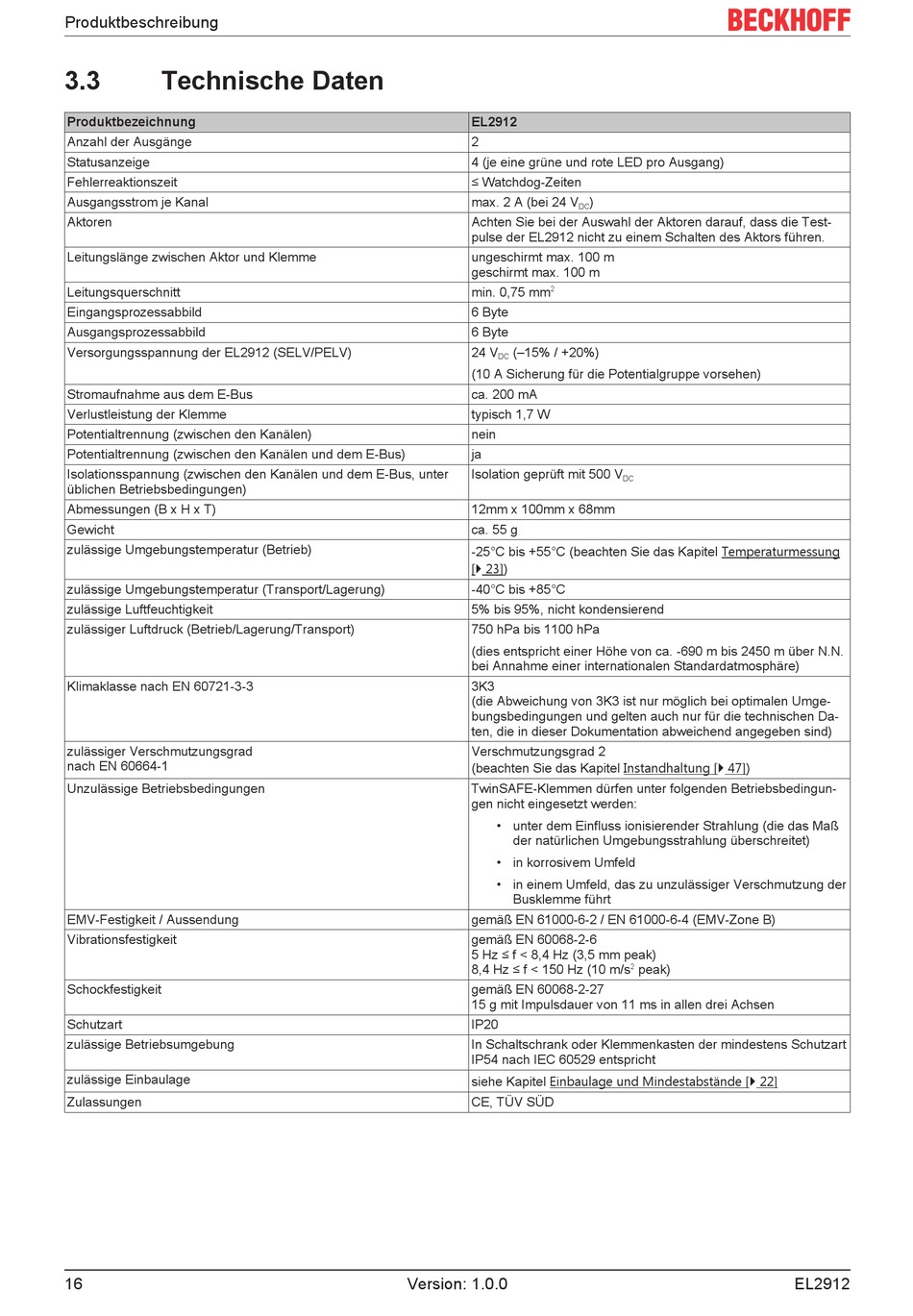

Technische Daten

Produktbezeichnung
Anzahl der Ausgänge
Statusanzeige
Fehlerreaktionszeit
Ausgangsstrom je Kanal
Aktoren
Leitungslänge zwischen Aktor und Klemme
Leitungsquerschnitt
Eingangsprozessabbild
Ausgangsprozessabbild
Versorgungsspannung der EL2912 (SELV/PELV)
Stromaufnahme aus dem E-Bus
Verlustleistung der Klemme
Potentialtrennung (zwischen den Kanälen)
Potentialtrennung (zwischen den Kanälen und dem E-Bus)
Isolationsspannung (zwischen den Kanälen und dem E-Bus, unter
üblichen Betriebsbedingungen)
Abmessungen (B x H x T)
Gewicht
zulässige Umgebungstemperatur (Betrieb)
zulässige Umgebungstemperatur (Transport/Lagerung)
zulässige Luftfeuchtigkeit
zulässiger Luftdruck (Betrieb/Lagerung/Transport)
Klimaklasse nach EN 60721-3-3
zulässiger Verschmutzungsgrad
nach EN 60664-1
Unzulässige Betriebsbedingungen
EMV-Festigkeit / Aussendung
Vibrationsfestigkeit
Schockfestigkeit
Schutzart
zulässige Betriebsumgebung
zulässige Einbaulage
Zulassungen
16
EL2912
2
4 (je eine grüne und rote LED pro Ausgang)
≤ Watchdog-Zeiten
max. 2 A (bei 24 V
DC
Achten Sie bei der Auswahl der Aktoren darauf, dass die Test-
pulse der EL2912 nicht zu einem Schalten des Aktors führen.
ungeschirmt max. 100 m
geschirmt max. 100 m
2
min. 0,75 mm
6 Byte
6 Byte
24 V (–15% / +20%)
DC
(10 A Sicherung für die Potentialgruppe vorsehen)
ca. 200 mA
typisch 1,7 W
nein
ja
Isolation geprüft mit 500 V
12mm x 100mm x 68mm
ca. 55 g
-25°C bis +55°C (beachten Sie das Kapitel Temperaturmessung
[} 23])
-40°C bis +85°C
5% bis 95%, nicht kondensierend
750 hPa bis 1100 hPa
(dies entspricht einer Höhe von ca. -690 m bis 2450 m über N.N.
bei Annahme einer internationalen Standardatmosphäre)
3K3
(die Abweichung von 3K3 ist nur möglich bei optimalen Umge-
bungsbedingungen und gelten auch nur für die technischen Da-
ten, die in dieser Dokumentation abweichend angegeben sind)
Verschmutzungsgrad 2
(beachten Sie das Kapitel Instandhaltung [} 47])
TwinSAFE-Klemmen dürfen unter folgenden Betriebsbedingun-
gen nicht eingesetzt werden:
• unter dem Einfluss ionisierender Strahlung (die das Maß
der natürlichen Umgebungsstrahlung überschreitet)
• in korrosivem Umfeld
• in einem Umfeld, das zu unzulässiger Verschmutzung der
Busklemme führt
gemäß EN 61000-6-2 / EN 61000-6-4 (EMV-Zone B)
gemäß EN 60068-2-6
5 Hz ≤ f < 8,4 Hz (3,5 mm peak)
8,4 Hz ≤ f < 150 Hz (10 m/s
gemäß EN 60068-2-27
15 g mit Impulsdauer von 11 ms in allen drei Achsen
IP20
In Schaltschrank oder Klemmenkasten der mindestens Schutzart
IP54 nach IEC 60529 entspricht
siehe Kapitel Einbaulage und Mindestabstände [} 22]
CE, TÜV SÜD
