LANGUAGE
4. Montavimas
5. Reguliavimo įjungimas
6. Įjungimas
7. Prisijungimų ir prieigos tipai
VI.GM.A2.5B
Kad būtų galima lengviau pasiekti, CCR3+
valdiklis turi būti sumontuotas techniniame
skydelyje ant 35 mm DIN bėgelio. Skydelis su
DIN bėgeliu turi būti sumontuotas sienoje
(šilumos punkto arba šildymo katilo patalpoje)
kaip galima arčiau šilumos šaltinio. DIN laikikliai ir
dėžė nepridedami. Rekomenduojame montuoti
standartinį 24 V nuolatinės srovės transformatorių
toje pačioje dėžėje, kaip CCR3 (nepridedama).
Prieš pirmą kartą įjungdami valdiklį, atjunkite
visus kabelius ir prijunkite 24 V pastoviosios srovės
šaltinį prie atjungto maitinimo kištuko. Prieš
prijungdami maitinimo kabelį prie valdiklio,
išmatuokite maitinimo kištuko įtampą
naudodami voltmetrą.
Jeigu įtampa tinkama:
1. Prieš naudodami valdiklį perskaitykite
instrukcijas
2. Atjunkite visus kabelius
3. Prijunkite maitinimą prie transformatoriaus
(neprijungtą prie CCR3+)
4. Įjunkite transformatoriaus maitinimą
5. Patvirtinta įtampa – 24 V pastovioji srovė
6. Prijunkite transformatoriaus kabelį prie
CCR3+ valdiklio įėjimo

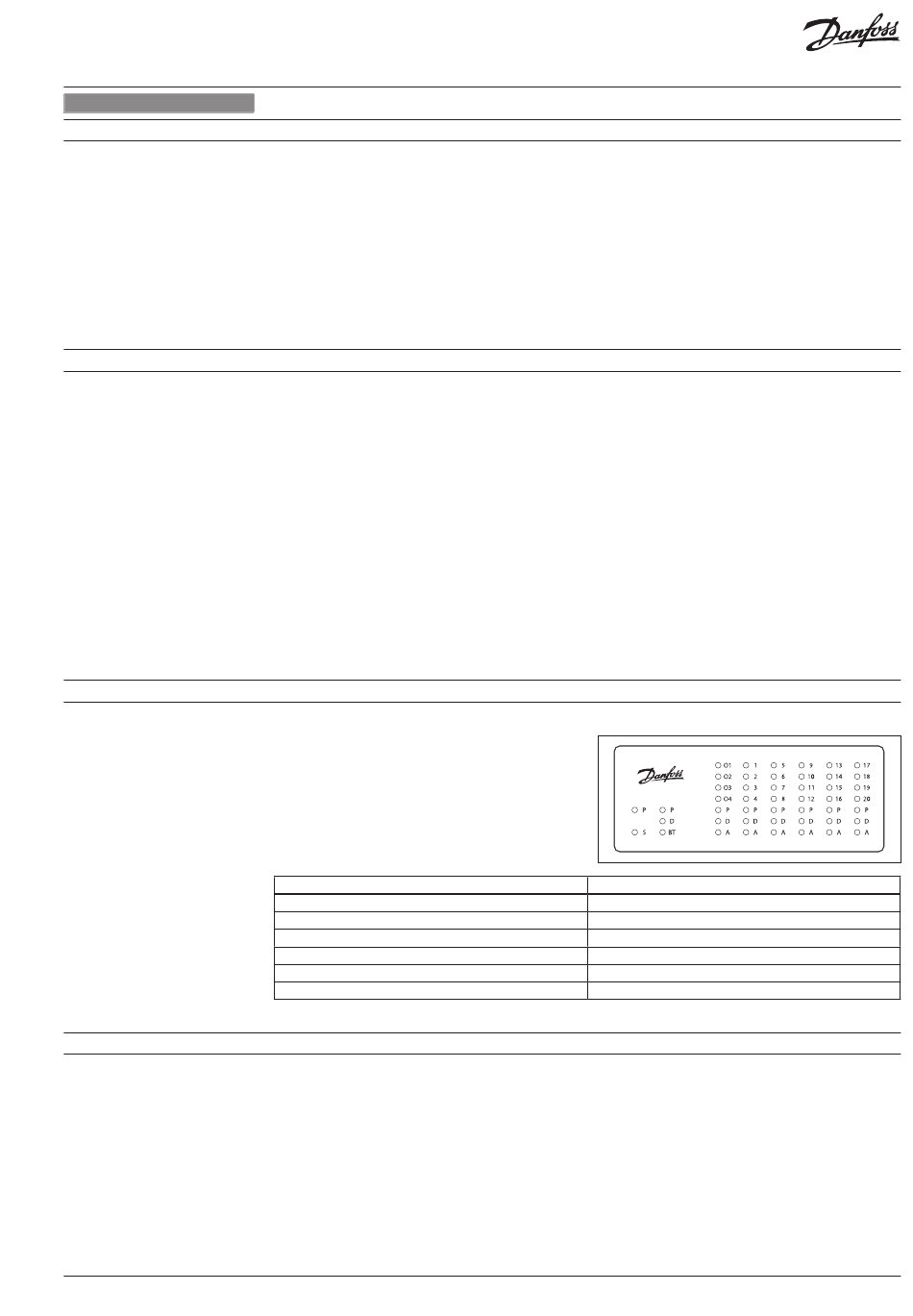

Kai valdiklis prijungtas, pradeda mirksėti
šviesos diodų indikatoriai. Šviesos diodo
būsenos reikšmė:
Šviesos diodas
P (oranžinė) – vidinė valdiklio galia (+5V)
D (balta) – LAN duomenų perdavimo indikatorius
S (oranžinė) – įėjimo galios indikatorius (24 V pastovioji srovė) Šviečia, kai veikia maitinimo PCB
BT (mėlyna) – Wi-Fi pagrindinis perdavimo indikatorius
A (raudona) – I/O modulio įspėjimo signalas
O1..4 ; 1-20 (žalia) – skaitmeninio išėjimo būsena
Valdiklis turi integruotą ŽINIATINKLIO serverio
programą, kad galėtų susisiekti su visais
įrenginiais, turinčiais html naršykles, naudojant
šias ryšio sąsajas:
• Wi-Fi ryšio jungtis
• LAN kabelio jungtis (TCP/IP prievadas)
Transformatoriaus galia priklauso nuo pavarų
skaičiaus (šildymo sistemoje naudojamų stovų
skaičiaus). Kad pasirinktumėte tinkamą galios
transformatorių, laikykitės šios formulės: 24 V
10VA (reguliatorius) + 7 VA*/kiekvienai pavarai.
Pavyzdys (20 stovų):
10VA (reguliatoriams) + 7 VA x 20 pavaros = 150 V
Pradėjus veikti įrenginyje pradeda mirksėti
LED diodai.
Prieš prijungiant kištukus prie valdiklio įėjimo
ir išėjimo jungčių:
1. Nustatykite visus valdiklio parametrus
2. Įsitikinkite, kad temperatūros jutiklių
kištukuose nėra išorinės įtampos
3. Įsitikinkite, kad prie relės kontaktų prijungtos
srovės įtampa nėra per didelė (maks. 24 V
pastovioji srovė)
Aprašymas
Šviečia, kai įjungta DDC PCB
Mirksi, kai DDC sąveikauja su TCP/IP
Mirksi, kai DDC sąveikauja su WiFi
Šviesos diodas šviečia kai/jeigu: per žema temp., pažeistas jutiklis
Šviečia, kai išėjimas uždarytas į 0V
© Danfoss | 2019.03 | 23
