CCR3+ Controller

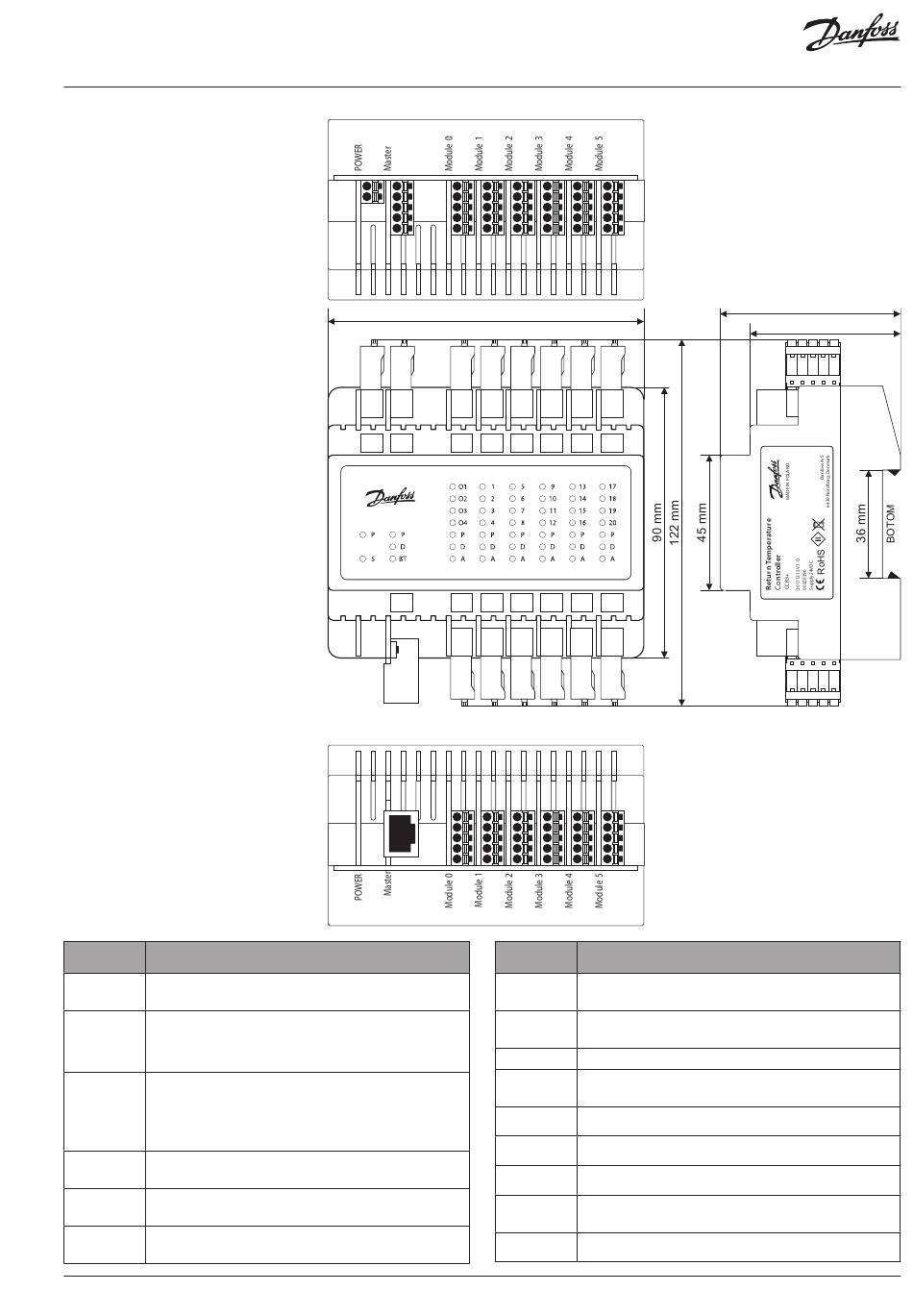

Fig. 3 Wiring scheme - CCR3+ Master Controller
Abb. 3 Schaltbild – CCR3+ Führungsregler
3 pav. Laidų schema – CCR3+ valdiklis
Connector/port
Stecker/Klemme
Description / Beschreibung / Aprašymas
Jungtis / lizdas
0V – ground (-) power supply / 0V – Masse (-) Spannungsversorgung /
0V
0 V – įžeminimas (-) maitinimas
24VDC
24 VDC(+) power supply / 24 V DC(+) Spannungsversorgung /
24 V pastovioji srovė (+) maitinimas
G – ground Lbus port (for system expansion) / G – Masse Lbus-Anschluss (für
Systemerweiterung) / G – Lbus magistralės įžeminimo jungtis (sistemai praplėsti)
Lbus – Lbus port (for system expansion) / Lbus – Lbus-Anschluss (für Systemerweiterung) /
Lbus
Lbus – Lbus magistralės jungtis (sistemai praplėsti)
RS485
G – ground (Modbus RS 485) / G – Masse (Modbus RS 485) / G – įžeminimas (Modbus RS 485)
B – port B (Modbus RS 485) / B – Anschluss B (Modbus RS 485) / B – B jungtis (Modbus RS 485)
A – port A (Modbus RS 485) / A – Anschluss A (Modbus RS 485) / A – A jungtis (Modbus RS 485)
C – common port dedicated to outputs O1-O4 / C – gemeinsamer Anschluss für Ausgänge
O1–O4 / C – bendra jungtis skirta išėjimams O1-O4
O1 – output: Alert Broken Sensor / O1 – Ausgang: Warnung gebrochener Sensor / O1 – išėjimas:
Pažeisto jutiklio įspėjimo signalas
C
O2 – output: Alert Low Temp / O2 – Ausgang: Warnung niedrige Temp. / O2 - išėjimas: Per žemos
O1,..,O4
temperatūros įspėjimo signalas
O3 – output: Alert High Temp / O3 – Ausgang: Warnung hohe Temp. / O3 - išėjimas: Per aukštos
temperatūros įspėjimo signalas
O4 – output: not in use / O4 – Ausgang: Nicht verwendet / O4 - išėjimas: nenaudojamas
C – common port dedicated to actuators V1-4 / C – gemeinsamer Anschluss für Stellantriebe
C
V1–4 / C – bendra pavaroms skirta jungtis V1-4
V1-4
V1..V4 – outputs to actuators / V1..V4 – Ausgänge zu Stellantrieben / V1..V4 – išėjimai
į pavaras
C – common port dedicated to actuators V5-8 / C – gemeinsamer Anschluss für Stellantriebe
C
V5–8 / C – bendra pavaroms skirta jungtis V5-8
V5-8
V5..V8 – outputs to actuators / V5..V8 – Ausgänge zu Stellantrieben / V5..V8 – išėjimai į
pavaras
C – common port dedicated to actuators V9-12 / C – gemeinsamer Anschluss für
C
Stellantriebe V9–12 / C – bendra jungtis, skirta pavaroms V9-12
V9-12
V9..V12 – outputs to actuators / V9..V12 – Ausgänge zu Stellantrieben / V9..V12 – išėjimai
į pavaras
VI.GM.A2.5B
G
G
C
C
C
24VDC
Lbus
O4
V4
V8
G
O3
V3
V7
B
O2
V2
V6
A
O1
V1
V5
105 mm
0V
LBus
C
C
C
24VDC
RS485
O1-4
V1-4
V5-8
CCR3+ Controller
TCP/IP
B1-3 S0
S1-4
S5-8
LAN
G
G
G
B1
S1
S5
B2
TCP/IP
S2
S6
B3
S3
S7
RJ45
S0
S4
S8
G
G
G
Connector/port
Stecker/Klemme
Jungtis / lizdas
C
V13-16
C
V17-20
TCP/IP, LAN
B1-3, S0
G
S1-4
G
S5-8
G
S9-12
G
S13-16
G
S17-20
G
C
C
C
V12
V16
V20
V11
V15
V19
V10
V14
V18
V9
V13
V17
C
C
C
V9-12
V13-16
V17-20
S9-12
S13-16
S17-20
G
G
G
S9
S13
S17
S10
S14
S18
S11
S15
S19
S12
S16
S20
G
G
G
Description / Beschreibung / Aprašymas
C – common port dedicated to actuators V13-16 / C – gemeinsamer Anschluss für
Stellantriebe V13–16 / C – bendra jungtis, skirta pavaroms V13-16
V13..V16 – outputs to actuators / V13..V16 – Ausgänge zu Stellantrieben / V13..V16 –
išėjimai į pavaras
C – common port dedicated to actuators V17-20 / C – gemeinsamer Anschluss für
Stellantriebe V17–20 / C – bendra jungtis, skirta pavaroms V17-20
V17..V20 – outputs to actuators / V17..V20 – Ausgänge zu Stellantrieben / V17..V20 –
išėjimai į pavaras
TCP/IP port or IP Modbus port / TCP/IP-Anschluss oder IP Modbus-Anschluss / TCP/IP jungtis
arba IP Modbus jungtis
B1,B2, B3 defined inputs / B1,B2, B3 definierte Eingänge / B1,B2, B3 numatytieji įėjimai
S0 – temp. sensor / S0 – Temp.-Sensor / S0 – temp. jutiklis
G – common ground dedicated to inputs/sensor / G – gemeinsame Masse für Eingänge/
Sensor / G – bendras įžeminimas, skirtas įėjimams / jutikliams
S1..S4 – inputs from sensors / S1..S4 – Eingänge von Sensoren / S1..S4 – įėjimai iš jutiklių
G – common ground dedicated to sensor S1-4 / G – gemeinsame Masse
für Sensoren S1–4 / G – bendras įžeminimas, skirtas jutikliams S1-4
S5..S8 – inputs from sensors / S5..S8 – Eingänge von Sensoren / S5..S8 – įėjimai iš jutiklių
G – common ground dedicated to sensors S5-8 / G – gemeinsame Masse für Sensoren S5–8 /
G – bendras įžeminimas, skirtas jutikliams S5-8
S9..S12 – inputs from sensors / S9..S12 – Eingänge von Sensoren / S9..S12 – įėjimai iš jutiklių
G – common ground dedicated to sensors S9-12 / G – gemeinsame Masse für Sensoren S9–12 /
G – bendras įžeminimas, skirtas jutikliams S9-12
S13..S16 – inputs from sensors / S13..S16 – Eingänge von Sensoren / S13..S16 – įėjimai
iš jutiklių
G – common ground dedicated to sensors S13-16 / G – gemeinsame Masse für Sensoren
S13–16 / G – bendras įžeminimas, skirtas jutikliams S13-16
S17..S20 – inputs from sensors / S17..S20 – Eingänge von Sensoren / S17..S20 – įėjimai iš jutiklių
G – common ground dedicated to sensors S17-20 / G – gemeinsame Masse für Sensoren
S17–20 / G – bendras įžeminimas, skirtas jutikliams S17-20
60 mm
50 mm
