CCR3+ Controller

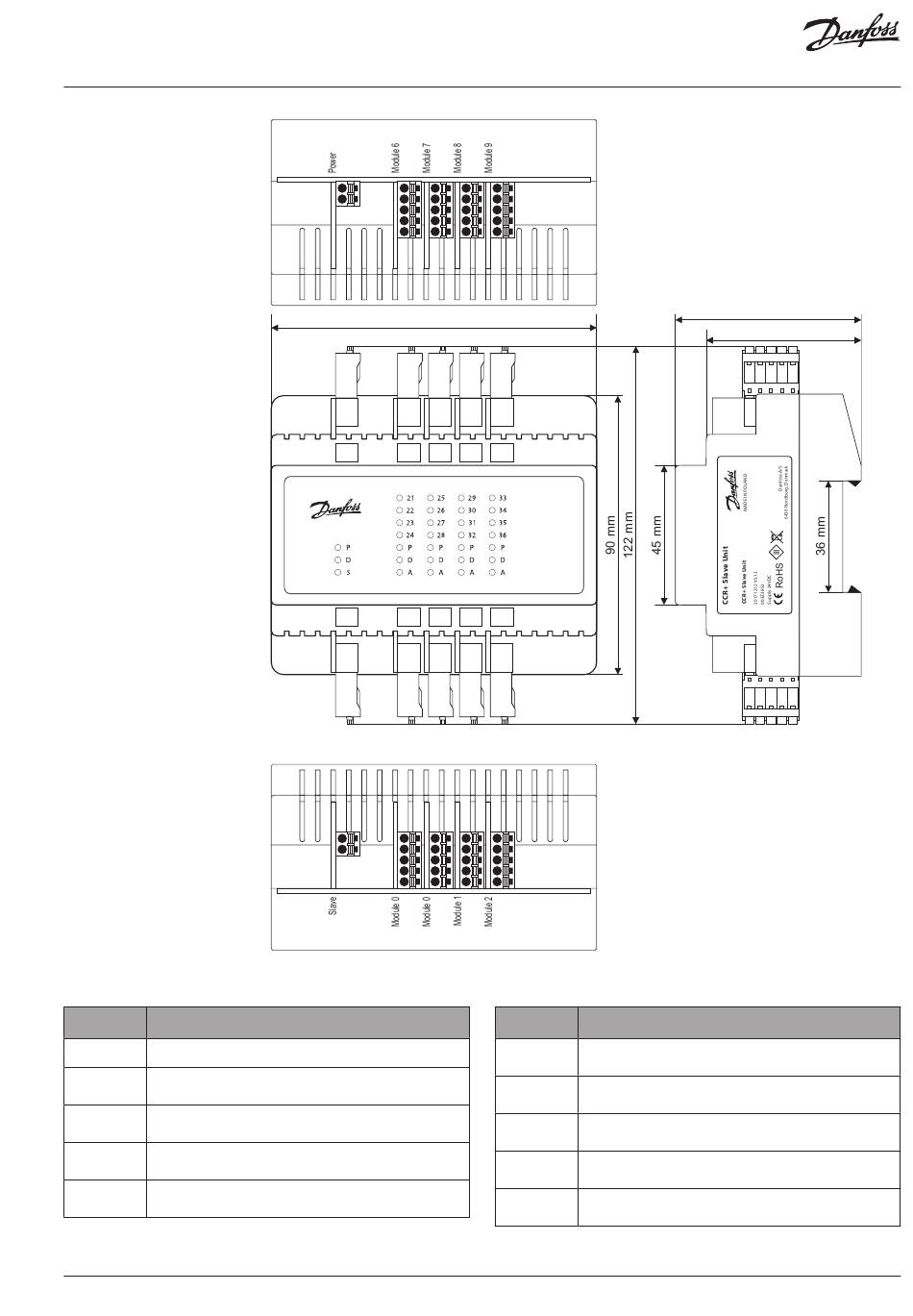

Fig. 5 Wiring scheme - CCR+ Slave Unit
Abb. 5 Schaltbild – CCR+ Nebenregler
5 pav. Laidų schema – CCR+ praplėtimo modulis
Connector/port
Stecker/Klemme Description / Beschreibung / Aprašymas
Jungtis / lizdas
0V – ground (-) power supply / 0V – Masse (-) Spannungsversorgung / 0 V – įžeminimas
0V
(-) maitinimas
24VDC
24 VDC power supply / 24 V DC Spannungsversorgung / 24 V pastovioji srovė maitinimas
C – common port dedicated to actuators / C – gemeinsamer Anschluss für Stellantriebe /
C C – bendra pavaroms skirta jungtis
V21-24 V21..V24 – outputs to actuators / V21..V24 – Ausgänge zu Stellantrieben / V21..V24 –
išėjimai į pavaras
C – common port dedicated to actuators / C – gemeinsamer Anschluss für Stellantriebe /
C C – bendra pavaroms skirta jungtis
V24-28 V24..V28 – outputs to actuators / V24..V28 – Ausgänge zu Stellantrieben / V24..V28 –
išėjimai į pavaras
C – common port dedicated to actuators / C – gemeinsamer Anschluss für Stellantriebe /
C C – bendra pavaroms skirta jungtis
V29-32 V29..V32 – outputs to actuators / V29..V32 – Ausgänge zu Stellantrieben / V29..V32 –
išėjimai į pavaras
C – common port dedicated to actuators / C – gemeinsamer Anschluss für Stellantriebe /
C C – bendra pavaroms skirta jungtis
V33-36 V33..V36 – outputs to actuators / V33..V36 – Ausgänge zu Stellantrieben / V33..V36 –
išėjimai į pavaras
VI.GM.A2.5B
G C C C
24VDC V24 V28 V32
V23 V27 V31
V22 V26 V30
V21 V25 V29
105 mm
OV C C C
24VDC
V21-24 V25-28 V29-32
CCR+ Slave
G
S21-24 S25-28 S29-32
LBus G G G
G S21 S25 S29
Lbus
S22 S26 S30
S23 S27 S31
S24 S28 S32
G G G
C
V36
V35
V34
V33
C
V33-36
S33-36
G
S33
S34
S35
S36
G
Connector/port
Stecker/Klemme Description / Beschreibung / Aprašymas
Jungtis / lizdas
G – ground Lbus port (for system expansion) / G – Masse Lbus-Anschluss (für
Systemerweiterung) / G – Lbus magistralės įžeminimo jungtis (sistemai praplėsti)
Lbus
Lbus – Lbus port (for system expansion) / Lbus – Lbus-Anschluss
(für Systemerweiterung) / Lbus – Lbus magistralės jungtis (sistemai praplėsti)
S21..S24 – inputs from sensors / S21..S24 – Eingänge von Sensoren / S21..S24 – įėjimai
S21-24
iš jutiklių
G G – common ground dedicated to sensors / G – gemeinsame Masse für Sensoren /
G – bendras jutikliams skirtas įžeminimas
S25..S28 – inputs from sensors / S25..S28 – Eingänge von Sensoren / S25..S28 – įėjimai
S25-28
iš jutiklių
G G – common ground dedicated to sensors / G – gemeinsame Masse für Sensoren /
G – bendras jutikliams skirtas įžeminimas
S29..S32 – inputs from sensors / S29..S32 – Eingänge von Sensoren / S29..S32 – įėjimai
S29-32 iš jutiklių
G G – common ground dedicated to sensors / G – gemeinsame Masse für Sensoren /
G – bendras jutikliams skirtas įžeminimas
S33..S36 – inputs from sensors / S33..S36 – Eingänge von Sensoren / S33..S36 – įėjimai
S33-36 iš jutiklių
G G – common ground dedicated to sensors / G – gemeinsame Masse für Sensoren /
G – bendras jutikliams skirtas įžeminimas
60 mm
50 mm
