SYSTEMÜBERSICHT
2 Systemübersicht
+
Das Lüftungssystem iV-Smart ist für die Belüftung von Wohn- und Schlafräumen in Ein- und
Mehrfamilienhäusern, Hotels und Pensionen, Räumen öffentlicher Einrichtungen sowie Arbeits-
räumen in Bürogebäuden konzipiert. Es ist für den Einbau in Neubauten sowie zum
nachträglichen Einbau in Altbauten geeignet. Der Einbau erfolgt generell in die Außenwand.
Das Lüftungsgerät besteht aus einer Wandeinbauhülse, in welche der Einschub Wärmespei-
cher montiert wird. Eine verschließbare Innenblende deckt den iV-Smart+ optisch dezent zum
Innenraum ab. Der in die Innenblende integrierte Filter sorgt dafür, dass keine Pollen und Stäu-
be von außen in den Innenraum eindringen. Im Außenbereich verdeckt ein schlagregensicherer
Abschluss die Komponenten des Lüftungsgerätes.
Den Einschub Wärmespeicher beinhaltet einen Keramik-Wärmespeicher und inVENTron,
zwei Luftleitwerk-Elemente sowie den Reversier-Ventilator Xenion. Die Luftleitwerke an beiden
Seiten des Ventilators dienen der Begradigung des Luftvolumenstroms und der effizienteren
Durchströmung des Wärmespeichers. Die einzigartige Geometrie des Reversier-Ventilators
Xenion reduziert effektiv den Schalldurchgang.
Die Standardlänge der Wandeinbauhülse beträgt 495 mm. Für größere Wandstärken ist
alternativ eine Wandeinbauhülse mit einer Länge von 745 mm bestellbar.
Beide Ausführungen sind bauseits kürzbar.
Das Lüftungsgerät wird über einen der nachfolgenden Regler
• sMove • MZ-Home
Komponenten
• Innenblende inkl. Staubfilter Klasse G4
• Einschub Wärmespeicher
(Wärmespeicher und inVENTron)
• Wandeinbauhülse
Ausführungen
• Variante Standard: Lüftungsgeräte iV-Smart
Flex oder Smart (weiß/grau/Nord/Anthrazit/Sonderfarbe).
• Variante Corner: Lüftungsgeräte iV-Smart
und Laibungsgitter (weiß/grau/Anthrazit/Sonderfarbe).
Die Lüftungsgeräte der Variante Corner eignen sich insbesondere beim nachträglichen
Anbringen von Dämmung oder wenn aufgrund baulicher Gegebenheiten keine sichtbare
Wetterschutzhaube an die Außenwand angebracht werden kann oder darf (z.B. Denkmal-
schutzvorgaben). Durch das in die Fensterlaibung eingebrachte Laibungsgitter werden die
Lüftungsgeräte Corner besser in die Wandfläche integriert und sind optisch unauffällig.
Die Montage- und Bedienungsanleitung für die Regler ist nicht Bestandteil dieser Dokumentation und wird separat beigelegt.
1)
8
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
des inVENTer-Systems gesteuert:
1)
• Außenabschluss
• Pollen- und Aktivkohlefilter (optional)
• Schall- und Windschutzzubehör (optional)
+
mit schlagregensicherer Wetterschutzhaube
+
mit Flachkanal zur Integration in die Dämmebene
2.1

Aufbau

C
D
13
18
10
11
12
14
17
15
16

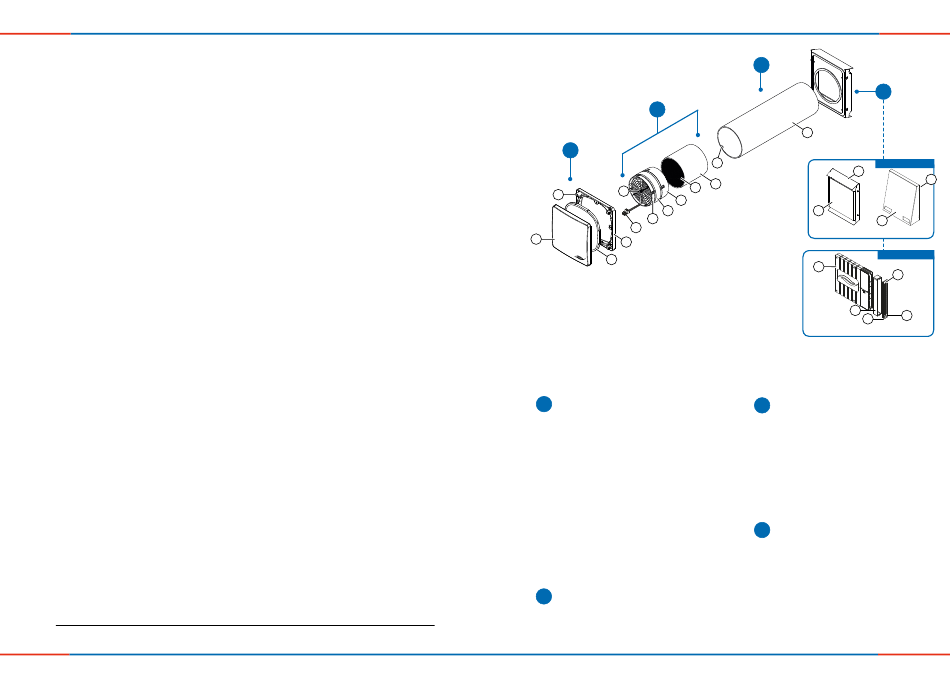

Abbildung 1: Übersicht Lüftungsgerät iV-Smart
Komponenten
A
Außenabschluss:
Variante Standard: Wetterschutz-
haube Flex / Smart
1 Grundplatte Wetterschutzhaube
2 Abdeckung Wetterschutzhaube
Variante Corner: Laibungsgitter
und Flachkanal Corner
1 Laibungsgitter
2 Kondensatablauf
3 Abtropfkante
4 Schiebehülse
5 Flachkanal Corner
B
Wandeinbauhülse
6 Wandeinbauhülse R-D160
7 Aussparung Kabel Ventilator-BUS
Lüftungsgerät iV-Smart+
SYSTEMÜBERSICHT
B
6
7
1
8
9
2
Smart
5
4
3
Flachkanal und Laibungsgitter
+
C
Einschub Wärmespeicher
(Wärmespeicher und inVENTron)
8 Wärmespeicher mit Dämmung
9 Griff Wärmespeicher
10 Leitwerk Standard (breit)
11 Reversier-Ventilator Xenion
12 Leitwerk Slim (schmal)
13 Knauf Leitwerk
14 BUS-Steckverbindung
D
Innenblende Flair
15 Grundplatte Innenblende
16 Staubfilter
17 Abdeckung Innenblende
18 Abstandshalter (4 x)
• Montage- und Bedienungsanleitung
A
Variante Standard
1
2
Flex
Variante Corner
1
2
9
