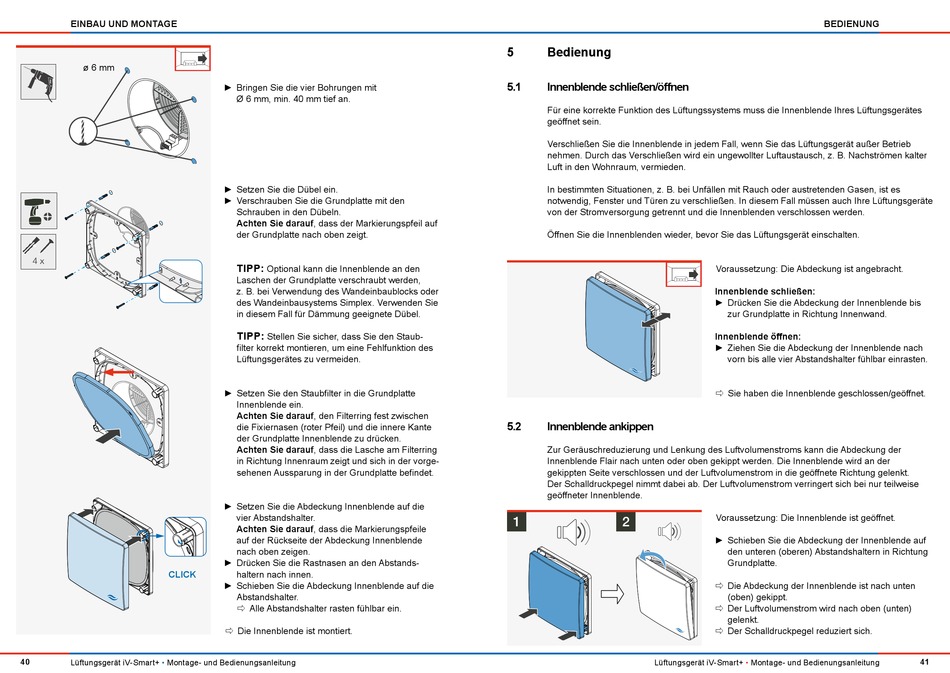

EINBAU UND MONTAGE
ø 6 mm
4 x
CLICK
40
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
► Bringen Sie die vier Bohrungen mit
Ø 6 mm, min. 40 mm tief an.
► Setzen Sie die Dübel ein.
► Verschrauben Sie die Grundplatte mit den
Schrauben in den Dübeln.
Achten Sie darauf, dass der Markierungspfeil auf
der Grundplatte nach oben zeigt.
TIPP:
Optional kann die Innenblende an den
Laschen der Grundplatte verschraubt werden,
z. B. bei Verwendung des Wandeinbaublocks oder
des Wandeinbausystems Simplex. Verwenden Sie
in diesem Fall für Dämmung geeignete Dübel.
TIPP:
Stellen Sie sicher, dass Sie den Staub-
filter korrekt montieren, um eine Fehlfunktion des
Lüftungsgerätes zu vermeiden.
► Setzen Sie den Staubfilter in die Grundplatte
Innenblende ein.
Achten Sie darauf, den Filterring fest zwischen
die Fixiernasen (roter Pfeil) und die innere Kante
der Grundplatte Innenblende zu drücken.
Achten Sie darauf, dass die Lasche am Filterring
in Richtung Innenraum zeigt und sich in der vorge-
sehenen Aussparung in der Grundplatte befindet.
► Setzen Sie die Abdeckung Innenblende auf die
vier Abstandshalter.
Achten Sie darauf, dass die Markierungspfeile
auf der Rückseite der Abdeckung Innenblende
nach oben zeigen.
► Drücken Sie die Rastnasen an den Abstands-
haltern nach innen.
► Schieben Sie die Abdeckung Innenblende auf die
Abstandshalter.
 Alle Abstandshalter rasten fühlbar ein.
Ö
Die Innenblende ist montiert.

Ö
5

Bedienung

5.1 Innenblende schließen/öffnen
Für eine korrekte Funktion des Lüftungssystems muss die Innenblende Ihres Lüftungsgerätes
geöffnet sein.
Verschließen Sie die Innenblende in jedem Fall, wenn Sie das Lüftungsgerät außer Betrieb
nehmen. Durch das Verschließen wird ein ungewollter Luftaustausch, z. B. Nachströmen kalter
Luft in den Wohnraum, vermieden.
In bestimmten Situationen, z. B. bei Unfällen mit Rauch oder austretenden Gasen, ist es
notwendig, Fenster und Türen zu verschließen. In diesem Fall müssen auch Ihre Lüftungsgeräte
von der Stromversorgung getrennt und die Innenblenden verschlossen werden.
Öffnen Sie die Innenblenden wieder, bevor Sie das Lüftungsgerät einschalten.
5.2

Innenblende ankippen

Zur Geräuschreduzierung und Lenkung des Luftvolumenstroms kann die Abdeckung der
Innenblende Flair nach unten oder oben gekippt werden. Die Innenblende wird an der
gekippten Seite verschlossen und der Luftvolumenstrom in die geöffnete Richtung gelenkt.
Der Schalldruckpegel nimmt dabei ab. Der Luftvolumenstrom verringert sich bei nur teilweise
geöffneter Innenblende.
1 2
Lüftungsgerät iV-Smart+
BEDIENUNG
Voraussetzung: Die Abdeckung ist angebracht.
Innenblende schließen:
► Drücken Sie die Abdeckung der Innenblende bis
zur Grundplatte in Richtung Innenwand.
Innenblende öffnen:
► Ziehen Sie die Abdeckung der Innenblende nach
vorn bis alle vier Abstandshalter fühlbar einrasten.
 Sie haben die Innenblende geschlossen/geöffnet.
Ö
Voraussetzung: Die Innenblende ist geöffnet.
► Schieben Sie die Abdeckung der Innenblende auf
den unteren (oberen) Abstandshaltern in Richtung
Grundplatte.
Die Abdeckung der Innenblende ist nach unten

Ö
(oben) gekippt.
 Der Luftvolumenstrom wird nach oben (unten)
Ö
gelenkt.
Der Schalldruckpegel reduziert sich.

Ö
