MONTAGEVORBEREITUNG
1
2 x
1
2
3
60 66

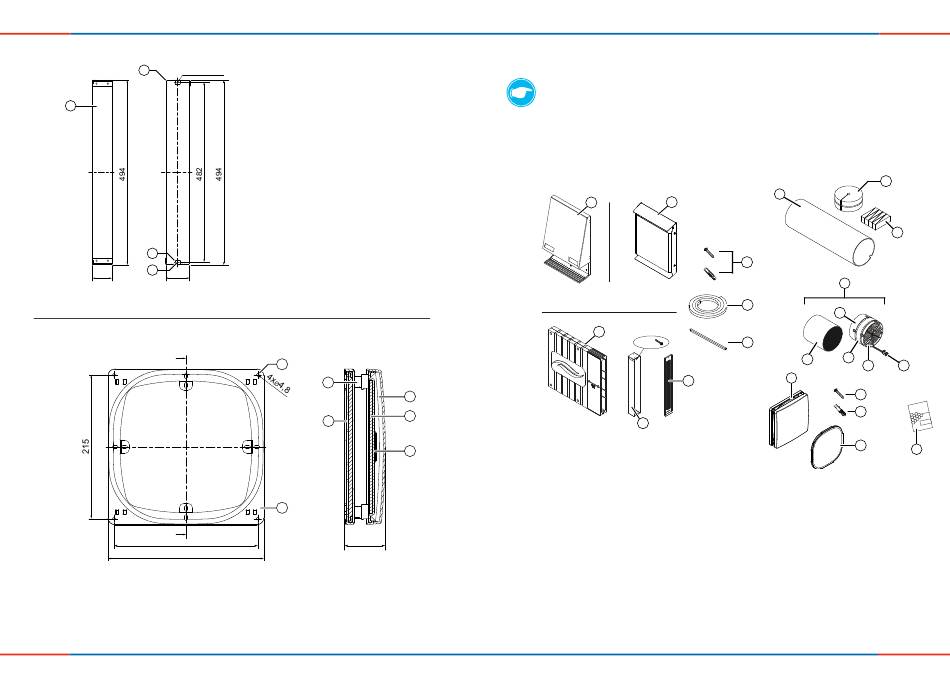

Abbildung 11: Maßzeichnung Schiebehülse Flachkanal
Innenblende Flair
A
A
215
□
233
Abbildung 12: Maßzeichnung Innenblende Flair V-233x233
1 Abdeckung Innenblende
2 Schalldämmeinsatz (optional)
3 Halteplatte IB V-233x233
4 Grundplatte Innenblende
20
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
3,2
Ø
1 Metallhülse
2 Befestigungslaschen
Laibungsgitter
3 Durchgangs-Bohrung (2 x)
A - A
6
5
4
4
61
5 Abstandshalter (4 x)
6 Befestigungsbohrung Innenwand,
Ø 6 mm, 40 mm tief (4 x)
4

Einbau und Montage

Lesen Sie das Kapitel vor dem Einbau sorgfältig durch, um Einbaufehler zu vermeiden. Die
Montage und der Anschluss des Lüftungssystems muss durch qualifiziertes Personal erfolgen.
4.1 Lieferumfang prüfen
Überprüfen Sie die Lieferung bei Erhalt, anhand des Lieferscheines, auf Vollständigkeit und
Transportschäden. Reklamieren Sie fehlende Positionen unverzüglich.
1a
1
2
3
Abbildung 13: Standardkomponenten Lüftungsgerät iV-Smart
1 Außenabschluss
iV-Smart
1 a: Wetterschutzhaube Flex
1 b: Wetterschutzhaube Smart
iV-Smart
1 c: Flachkanal Corner
1 d: Schiebehülse
1 e: Laibungsgitter
1 e: Befestigungselemente Außenwand
1 f: Anschlagband
1 g: Dichtungsband
EINBAU UND MONTAGE
1b
4x
1f
4x
1g
1c
2x
1h
1e
1d
+
2 Wandeinbauhülse R-D160
+
Standard 2 a: Styropor-Scheiben
2 b: Montagekeil-Set
3 Einschub Wärmespeicher iV-Smart
+
Corner 3 a: Gedämmter Wärmespeicher
3 b: Leitwerk Standard (45 mm)
3 c: Reversier-Ventilator Xenion
3 d: Leitwerk Slim (16 mm)
3 e: BUS-Steckverbindung
4 Innenblende Flair inkl. Staubfilter G4
4 a: Befestigungsschrauben Innenwand
4 b: Befestigungsdübel Innenwand
4 c: Staubfilter G4
5 Montage- und Bedienungsanleitung
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
2a
2
2b
3
3b
3c
3a
3d 3e
4
4x
4a
4x
4b
4c
5
+
