REINIGUNG UND PFLEGE
6.5

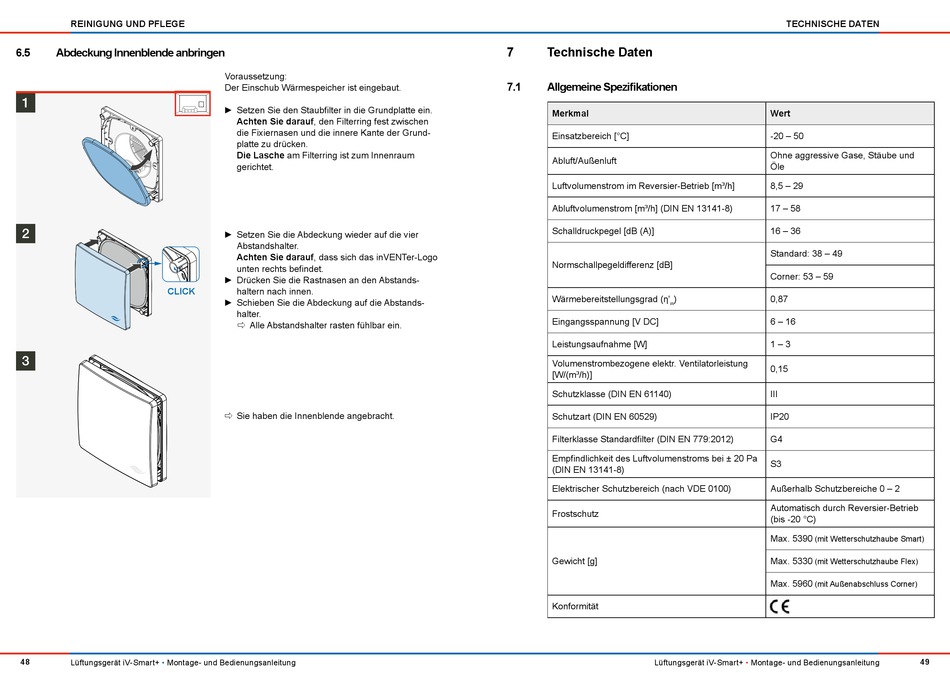

Abdeckung Innenblende anbringen

1
2
CLICK
3
48
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
Voraussetzung:
Der Einschub Wärmespeicher ist eingebaut.
► Setzen Sie den Staubfilter in die Grundplatte ein.
Achten Sie darauf, den Filterring fest zwischen
die Fixiernasen und die innere Kante der Grund-
platte zu drücken.
Die Lasche am Filterring ist zum Innenraum
gerichtet.
► Setzen Sie die Abdeckung wieder auf die vier
Abstandshalter.
Achten Sie darauf, dass sich das inVENTer-Logo
unten rechts befindet.
► Drücken Sie die Rastnasen an den Abstands-
haltern nach innen.
► Schieben Sie die Abdeckung auf die Abstands-
halter.
 Alle Abstandshalter rasten fühlbar ein.
Ö
Sie haben die Innenblende angebracht.

Ö
7

Technische Daten

7.1 Allgemeine Spezifikationen
Merkmal
Einsatzbereich [°C]
Abluft/Außenluft
Luftvolumenstrom im Reversier-Betrieb [m³/h]
Abluftvolumenstrom [m³/h] (DIN EN 13141-8)
Schalldruckpegel [dB (A)]
Normschallpegeldifferenz [dB]
Wärmebereitstellungsgrad (η' )
w
Eingangsspannung [V DC]
Leistungsaufnahme [W]
Volumenstrombezogene elektr. Ventilatorleistung
[W/(m³/h)]
Schutzklasse (DIN EN 61140)
Schutzart (DIN EN 60529)
Filterklasse Standardfilter (DIN EN 779:2012)
Empfindlichkeit des Luftvolumenstroms bei ± 20 Pa
(DIN EN 13141-8)
Elektrischer Schutzbereich (nach VDE 0100)
Frostschutz
Gewicht [g]
Konformität
Lüftungsgerät iV-Smart+
TECHNISCHE DATEN
Wert
-20 – 50
Ohne aggressive Gase, Stäube und
Öle
8,5 – 29
17 – 58
16 – 36
Standard: 38 – 49
Corner: 53 – 59
0,87
6 – 16
1 – 3
0,15
III
IP20
G4
S3
Außerhalb Schutzbereiche 0 – 2
Automatisch durch Reversier-Betrieb
(bis -20 °C)
Max. 5390
(mit Wetterschutzhaube Smart)
Max. 5330
(mit Wetterschutzhaube Flex)
Max. 5960
(mit Außenabschluss Corner)
49
