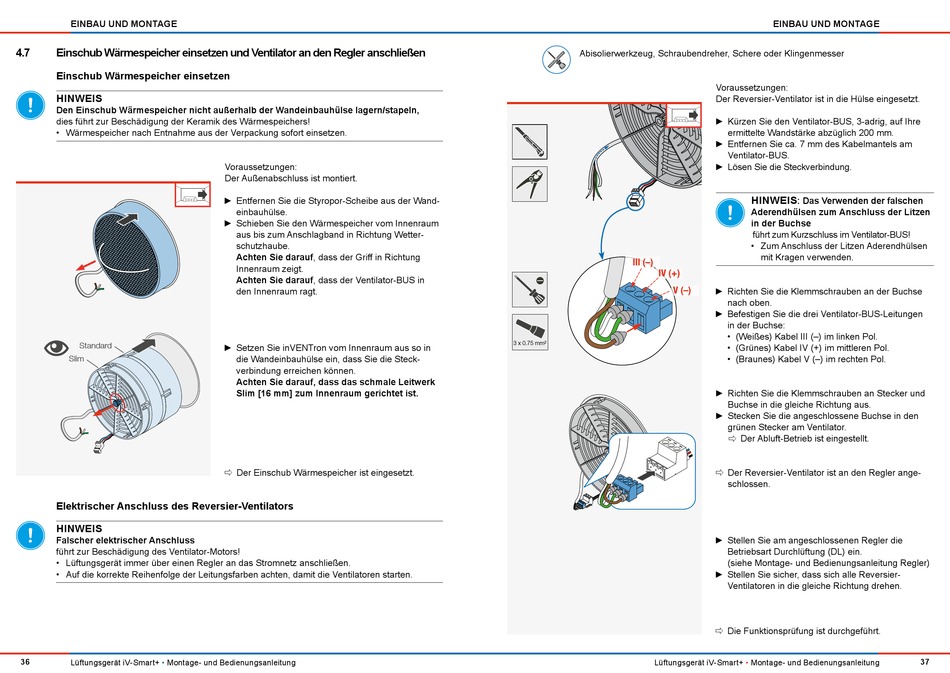

EINBAU UND MONTAGE
4.7 Einschub Wärmespeicher einsetzen und Ventilator an den Regler anschließen
Einschub Wärmespeicher einsetzen
HINWEIS
Den Einschub Wärmespeicher nicht außerhalb der Wandeinbauhülse lagern/stapeln,
dies führt zur Beschädigung der Keramik des Wärmespeichers!
• Wärmespeicher nach Entnahme aus der Verpackung sofort einsetzen.
Standard
Slim
Elektrischer Anschluss des Reversier-Ventilators
HINWEIS
Falscher elektrischer Anschluss
führt zur Beschädigung des Ventilator-Motors!
• Lüftungsgerät immer über einen Regler an das Stromnetz anschließen.
• Auf die korrekte Reihenfolge der Leitungsfarben achten, damit die Ventilatoren starten.
36
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
Voraussetzungen:
Der Außenabschluss ist montiert.
► Entfernen Sie die Styropor-Scheibe aus der Wand-
einbauhülse.
► Schieben Sie den Wärmespeicher vom Innenraum
aus bis zum Anschlagband in Richtung Wetter-
schutzhaube.
Achten Sie darauf, dass der Griff in Richtung
Innenraum zeigt.
Achten Sie darauf, dass der Ventilator-BUS in
den Innenraum ragt.
► Setzen Sie inVENTron vom Innenraum aus so in
die Wandeinbauhülse ein, dass Sie die Steck-
verbindung erreichen können.
Achten Sie darauf, dass das schmale Leitwerk
Slim [16 mm] zum Innenraum gerichtet ist.
Der Einschub Wärmespeicher ist eingesetzt.

Ö
Abisolierwerkzeug, Schraubendreher, Schere oder Klingenmesser
III (–)
IV (+)
V (–)
3 x 0.75 mm²
Lüftungsgerät iV-Smart+
EINBAU UND MONTAGE
Voraussetzungen:
Der Reversier-Ventilator ist in die Hülse eingesetzt.
► Kürzen Sie den Ventilator-BUS, 3-adrig, auf Ihre
ermittelte Wandstärke abzüglich 200 mm.
► Entfernen Sie ca. 7 mm des Kabelmantels am
Ventilator-BUS.
► Lösen Sie die Steckverbindung.
HINWEIS
: Das Verwenden der falschen
Aderendhülsen zum Anschluss der Litzen
in der Buchse
führt zum Kurzschluss im Ventilator-BUS!
• Zum Anschluss der Litzen Aderendhülsen
mit Kragen verwenden.
► Richten Sie die Klemmschrauben an der Buchse
nach oben.
► Befestigen Sie die drei Ventilator-BUS-Leitungen
in der Buchse:
• (Weißes) Kabel III (–) im linken Pol.
• (Grünes) Kabel IV (+) im mittleren Pol.
• (Braunes) Kabel V (–) im rechten Pol.
► Richten Sie die Klemmschrauben an Stecker und
Buchse in die gleiche Richtung aus.
► Stecken Sie die angeschlossene Buchse in den
grünen Stecker am Ventilator.
Der Abluft-Betrieb ist eingestellt.

Ö
Der Reversier-Ventilator ist an den Regler ange-

Ö
schlossen.
► Stellen Sie am angeschlossenen Regler die
Betriebsart Durchlüftung (DL) ein.
(siehe Montage- und Bedienungsanleitung Regler)
► Stellen Sie sicher, dass sich alle Reversier-
Ventilatoren in die gleiche Richtung drehen.
Die Funktionsprüfung ist durchgeführt.

Ö
• Montage- und Bedienungsanleitung
37
