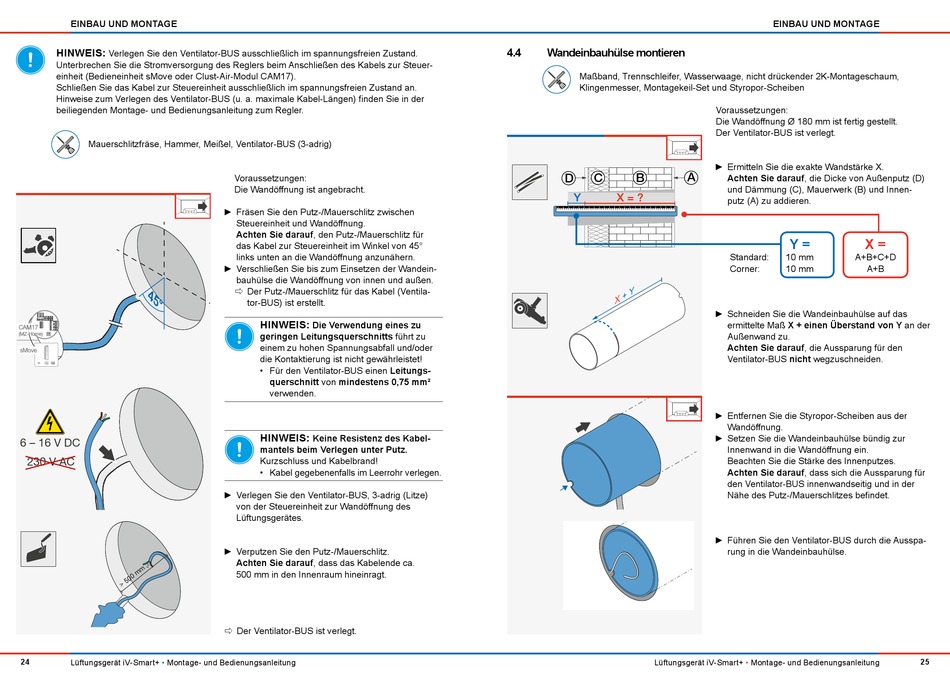

EINBAU UND MONTAGE
HINWEIS:
Verlegen Sie den Ventilator-BUS ausschließlich im spannungsfreien Zustand.
Unterbrechen Sie die Stromversorgung des Reglers beim Anschließen des Kabels zur Steuer-
einheit (Bedieneinheit sMove oder Clust-Air-Modul CAM17).
Schließen Sie das Kabel zur Steuereinheit ausschließlich im spannungsfreien Zustand an.
Hinweise zum Verlegen des Ventilator-BUS (u. a. maximale Kabel-Längen) finden Sie in der
beiliegenden Montage- und Bedienungsanleitung zum Regler.
Mauerschlitzfräse, Hammer, Meißel, Ventilator-BUS (3-adrig)
CAM17
(MZ-Home)
sMove
6 – 16 V DC
230 V AC
24
Lüftungsgerät iV-Smart+ • Montage- und Bedienungsanleitung
Voraussetzungen:
Die Wandöffnung ist angebracht.
► Fräsen Sie den Putz-/Mauerschlitz zwischen
Steuereinheit und Wandöffnung.
Achten Sie darauf, den Putz-/Mauerschlitz für
das Kabel zur Steuereinheit im Winkel von 45°
links unten an die Wandöffnung anzunähern.
► Verschließen Sie bis zum Einsetzen der Wandein-
bauhülse die Wandöffnung von innen und außen.
 Der Putz-/Mauerschlitz für das Kabel (Ventila-
Ö
tor-BUS) ist erstellt.
HINWEIS:
Die Verwendung eines zu
geringen Leitungsquerschnitts führt zu
einem zu hohen Spannungsabfall und/oder
die Kontaktierung ist nicht gewährleistet!
• Für den Ventilator-BUS einen Leitungs-
querschnitt von mindestens 0,75 mm²
verwenden.
HINWEIS:
Keine Resistenz des Kabel-
mantels beim Verlegen unter Putz.
Kurzschluss und Kabelbrand!
• Kabel gegebenenfalls im Leerrohr verlegen.
► Verlegen Sie den Ventilator-BUS, 3-adrig (Litze)
von der Steuereinheit zur Wandöffnung des
Lüftungsgerätes.
► Verputzen Sie den Putz-/Mauerschlitz.
Achten Sie darauf, dass das Kabelende ca.
500 mm in den Innenraum hineinragt.
Der Ventilator-BUS ist verlegt.

Ö
4.4 Wandeinbauhülse montieren
Maßband, Trennschleifer, Wasserwaage, nicht drückender 2K-Montageschaum,
Klingenmesser, Montagekeil-Set und Styropor-Scheiben
D C B
Y X = ?
+ Y
X
Lüftungsgerät iV-Smart+
EINBAU UND MONTAGE
Voraussetzungen:
Die Wandöffnung Ø 180 mm ist fertig gestellt.
Der Ventilator-BUS ist verlegt.
► Ermitteln Sie die exakte Wandstärke X.
A
Achten Sie darauf, die Dicke von Außenputz (D)
und Dämmung (C), Mauerwerk (B) und Innen-
putz (A) zu addieren.
Y = X =
Standard: 10 mm A+B+C+D
Corner: 10 mm A+B
► Schneiden Sie die Wandeinbauhülse auf das
ermittelte Maß X + einen Überstand von Y an der
Außenwand zu.
Achten Sie darauf, die Aussparung für den
Ventilator-BUS nicht wegzuschneiden.
► Entfernen Sie die Styropor-Scheiben aus der
Wandöffnung.
► Setzen Sie die Wandeinbauhülse bündig zur
Innenwand in die Wandöffnung ein.
Beachten Sie die Stärke des Innenputzes.
Achten Sie darauf, dass sich die Aussparung für
den Ventilator-BUS innenwandseitig und in der
Nähe des Putz-/Mauerschlitzes befindet.
► Führen Sie den Ventilator-BUS durch die Ausspa-
rung in die Wandeinbauhülse.
• Montage- und Bedienungsanleitung
25
