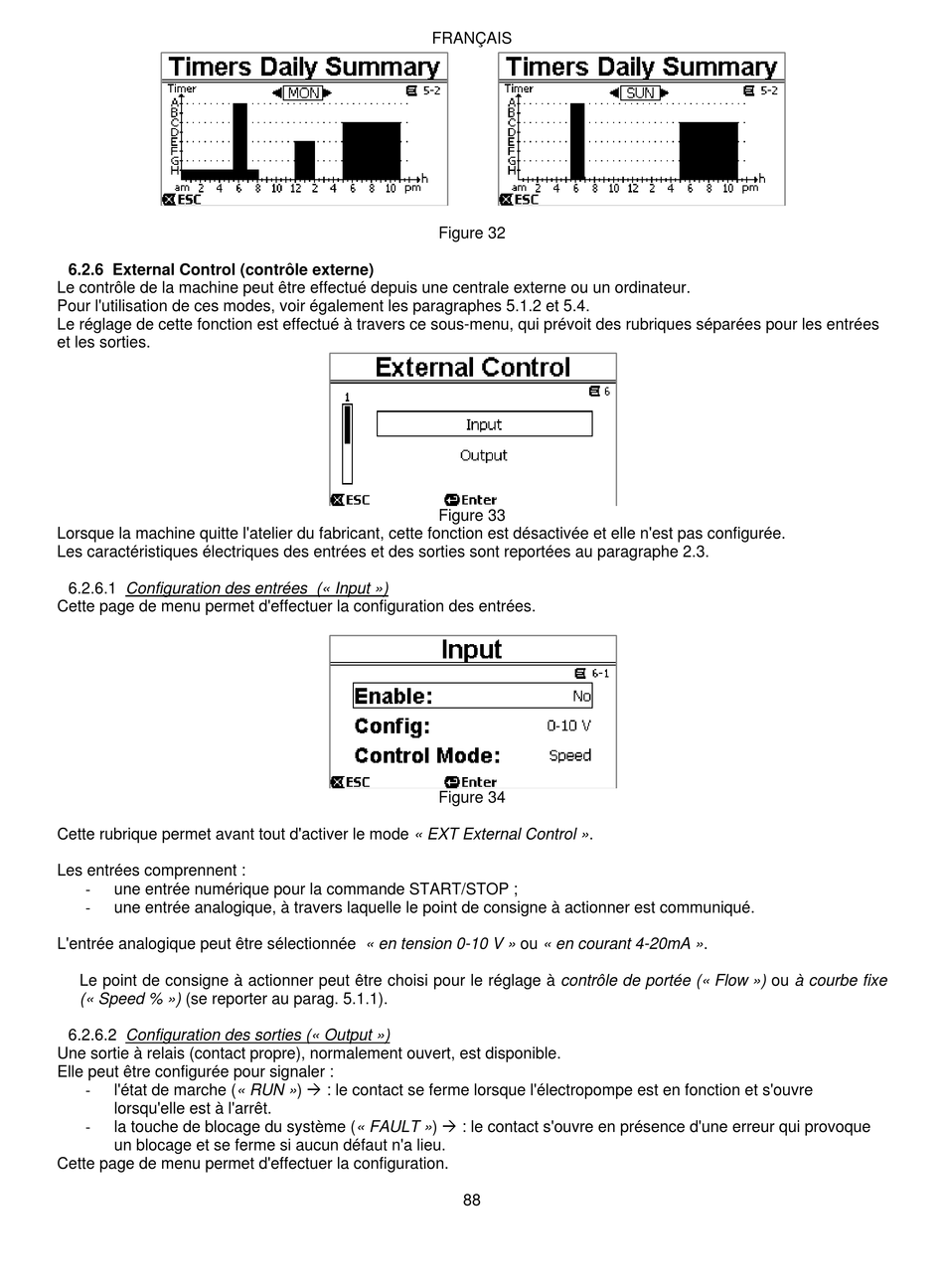

6.2.6 External Control (contrôle externe)
Le contrôle de la machine peut être effectué depuis une centrale externe ou un ordinateur.
Pour l'utilisation de ces modes, voir également les paragraphes 5.1.2 et 5.4.
Le réglage de cette fonction est effectué à travers ce sous-menu, qui prévoit des rubriques séparées pour les entrées
et les sorties.
Lorsque la machine quitte l'atelier du fabricant, cette fonction est désactivée et elle n'est pas configurée.
Les caractéristiques électriques des entrées et des sorties sont reportées au paragraphe 2.3.
6.2.6.1 Configuration des entrées (« Input »)
Cette page de menu permet d'effectuer la configuration des entrées.
Cette rubrique permet avant tout d'activer le mode « EXT External Control ».
Les entrées comprennent :
‐
une entrée numérique pour la commande START/STOP ;
‐
une entrée analogique, à travers laquelle le point de consigne à actionner est communiqué.
L'entrée analogique peut être sélectionnée « en tension 0-10 V » ou « en courant 4-20mA ».
Le point de consigne à actionner peut être choisi pour le réglage à contrôle de portée (« Flow ») ou à courbe fixe
(« Speed % ») (se reporter au parag. 5.1.1).
6.2.6.2 Configuration des sorties (« Output »)
Une sortie à relais (contact propre), normalement ouvert, est disponible.
Elle peut être configurée pour signaler :
l'état de marche (« RUN »)  : le contact se ferme lorsque l'électropompe est en fonction et s'ouvre
‐
lorsqu'elle est à l'arrêt.
la touche de blocage du système (« FAULT »)  : le contact s'ouvre en présence d'une erreur qui provoque
‐
un blocage et se ferme si aucun défaut n'a lieu.
Cette page de menu permet d'effectuer la configuration.
FRANÇAIS
Figure 32
Figure 33
Figure 34
