De uitgang wordt gevormd door een relais (potentiaalvrij contact) met de volgende technische kenmerken.
Type contact
Max. getolereerde spanning [V]
Max. getolereerde stroom [A]
Max. getolereerd vermogen
De functies die kunnen worden gebruikt op het uitgangscontact zijn beschreven in paragraaf 6.2.6.2.
De volgende ingangen zijn beschikbaar (zie ook par. 6.2.6.1):
1. Een digitale ingang, potentiaalvrij (max. spanning 5Vdc, max. stroom 1mA); het gesloten contact betekent
"bedrijf", het open contact betekent "stilstand".
2. Een ingang voor een analoog extern signaal, configureerbaar als 0‐10V of 4‐20 mA.
Op onderstaande afbeelding ziet u de relatie tussen het analoge ingangssignaal en het uit te voeren setpoint SP.
Raadpleeg de volgende delen van deze handleiding voor verdere informatie over de werking.
De ingangen zijn niet optisch geïsoleerd.
Gebruik voor aansluiting op de connector van de in- en uitgangen uitsluitend de kabelkit met code DAB
60172444. De technische gegevens van de connector en van de aansluiting bevinden zich in de kit.
Let op: houd de kabel voor de ingangs- en uitgangssignalen goed gescheiden van de vermogens- en
wisselstroomlijnen (230 V en dergelijke), om storingen en ruis te beperken die de signalen zelf zouden
kunnen beïnvloeden.
NEDERLANDS

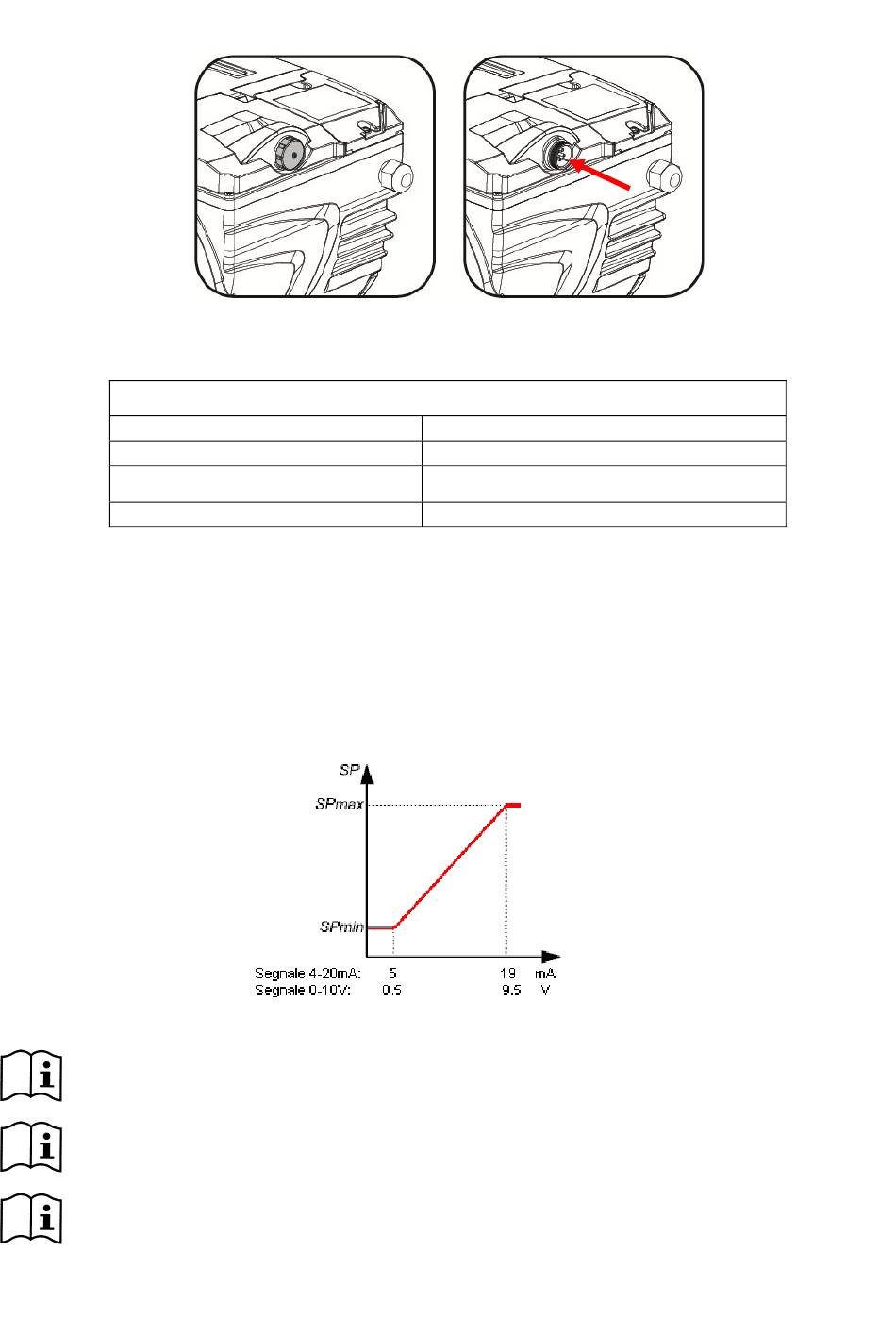

Afbeelding 4
Kenmerken van het uitgangscontact
NO (normaal open)
24Vac / 24Vdc
2A
1 A-> inductieve belasting
2,5VA / 2W
Tabel 2 - Uitgangscontact (output)
Afbeelding 5
166
-> resistieve belasting
