1.
2.
8.
9.
11.
12.

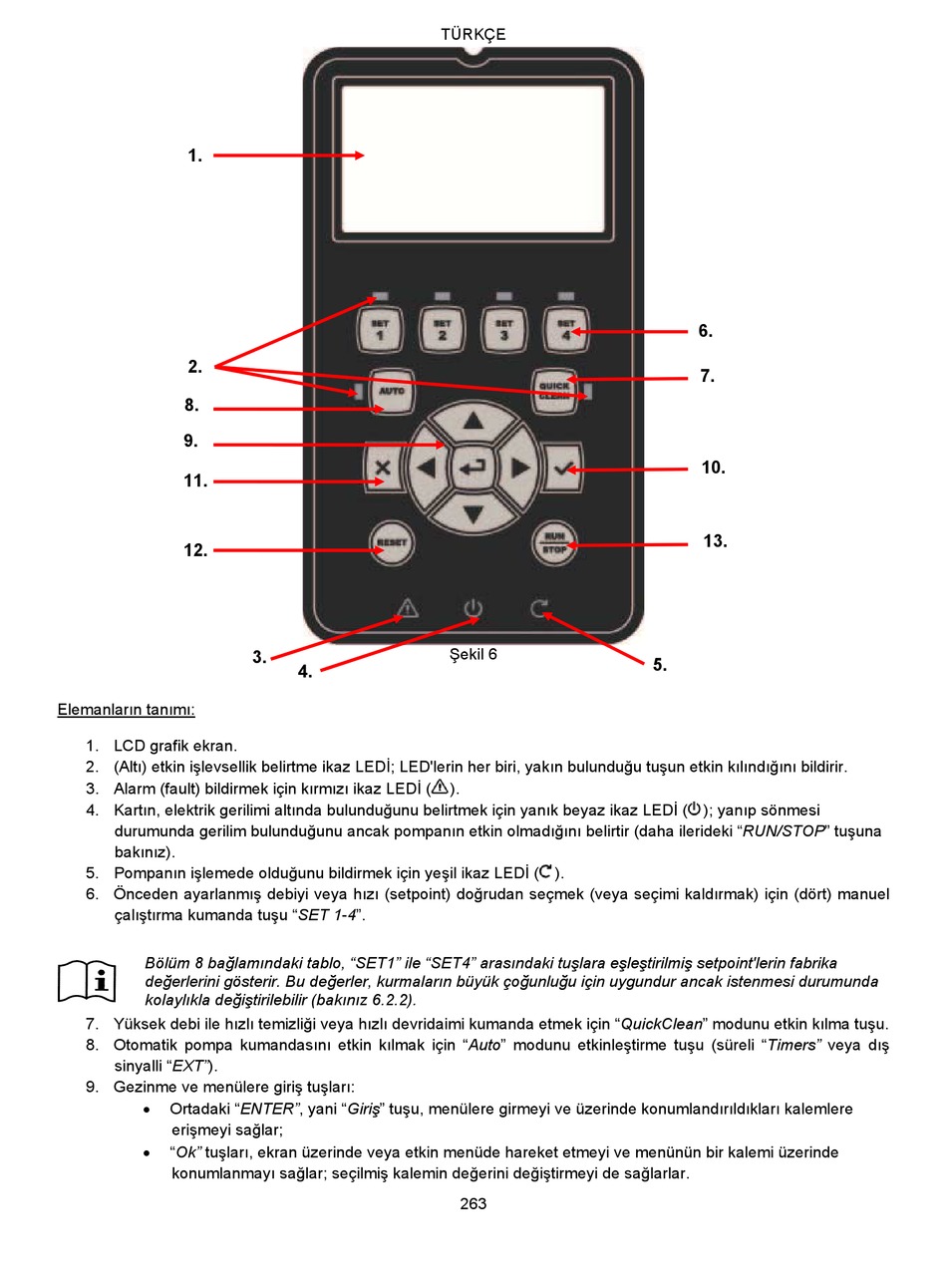

Elemanların tanımı:
1. LCD grafik ekran.
2. (Altı) etkin işlevsellik belirtme ikaz LEDİ; LED'lerin her biri, yakın bulunduğu tuşun etkin kılındığını bildirir.
3. Alarm (fault) bildirmek için kırmızı ikaz LEDİ (
4. Kartın, elektrik gerilimi altında bulunduğunu belirtmek için yanık beyaz ikaz LEDİ ( ); yanıp sönmesi
durumunda gerilim bulunduğunu ancak pompanın etkin olmadığını belirtir (daha ilerideki "RUN/STOP" tuşuna
bakınız).
5. Pompanın işlemede olduğunu bildirmek için yeşil ikaz LEDİ ( ).
6. Önceden ayarlanmış debiyi veya hızı (setpoint) doğrudan seçmek (veya seçimi kaldırmak) için (dört) manuel
çalıştırma kumanda tuşu "SET 1-4".
Bölüm 8 bağlamındaki tablo, "SET1" ile "SET4" arasındaki tuşlara eşleştirilmiş setpoint'lerin fabrika
değerlerini gösterir. Bu değerler, kurmaların büyük çoğunluğu için uygundur ancak istenmesi durumunda
kolaylıkla değiştirilebilir (bakınız 6.2.2).
7. Yüksek debi ile hızlı temizliği veya hızlı devridaimi kumanda etmek için "QuickClean" modunu etkin kılma tuşu.
8. Otomatik pompa kumandasını etkin kılmak için "Auto" modunu etkinleştirme tuşu (süreli "Timers" veya dış
sinyalli "EXT").
9. Gezinme ve menülere giriş tuşları:

Ortadaki "ENTER", yani "Giriş" tuşu, menülere girmeyi ve üzerinde konumlandırıldıkları kalemlere
erişmeyi sağlar;

"Ok" tuşları, ekran üzerinde veya etkin menüde hareket etmeyi ve menünün bir kalemi üzerinde
konumlanmayı sağlar; seçilmiş kalemin değerini değiştirmeyi de sağlarlar.
3.
4.
TÜRKÇE
Şekil 6
).
263
6.
7.
10.
13.
5.
