- Seite 1 ACP-12CH35REII R32 Bedienungsanleitung...
- Seite 2 VIVAX DE 1 ...
-
Seite 3: Betrieb Und Wartung
VIVAX DE INHALT Betrieb und Wartung Warnung3 Sicherheitsvorkehrungen4 Hinweise zur Verwendung10 Bezeichnungen der einzelnen Teile Reinigen und Pflegen Fehlersuche Hinweis: Alle Bilder in diesem Handbuch sind nur schematische das Aktuelle ist der Standard. Darstellungen, 2 ... - Seite 4 VIVAX DE Warnung Warnung: Dieses Klimagerät verwendet das entflammbare Kältemittel R32. Hinweise: Klimaanlagen mit R32-Kältemittel können bei grober Behandlung schwere Schäden am menschlichen Körper oder an umliegenden Gegenständen verursachen. Der Raum für die Installation, Verwendung, Reparatur und Lagerung dieses Klimageräts sollte größer als 5 m' sein.
-
Seite 5: Sicherheitsvorkehrungen
VIVAX DE Sicherheitsvorkehrungen Unsachgemäße Installation oder Bedienung durch Nichtbeachtung dieser Anleitung kann zu Schäden an Personen, Sachen usw. führen. Der Schweregrad wird durch die folgenden Angaben klassifiziert: WARNUNG VORSICHT Dieses Symbol weist auf Dieses Symbol weist auf Möglichkeit die Möglichkeit von... - Seite 6 VIVAX DE Sicherheitsvorkehrungen Das Klimagerät muss geerdet werden. Eine unvollständige Erdung kann zu elektrischen Schlägen führen. Verbinden Sie den Erdungsdraht nicht mit der Gasleitung, der Wasserleitung, Blitzableiter oder Telefonerdungsdraht. Schalten Sie das Gerät immer aus und unterbrechen Sie die Stromzufuhr, wenn das Gerät für längere Zeit nicht benutzt wird, um die Sicherheit zu gewährleisten.
- Seite 7 VIVAX DE Sicherheitsvorkehrungen Installieren Sie das Klimagerät nicht an einem Ort, sich brennbare Gase oder Flüssigkeiten befinden. Der Abstand zwischen ihnen sollte über 1 m betragen. Dies kann einen Brand oder sogar eine Explosion verursachen. Wischen Klimagerät nicht Flüssigkeiten oder ätzenden Reinigungsmitteln ab und bespritzen Sie es auch nicht mit Wasser oder anderen Flüssigkeiten.
- Seite 8 VIVAX DE Lassen Sie das Klimagerät nicht gegen das Heizgerät blasen. Andernfalls führt dies zu einer unvollständigen Verbrennung und damit zu Vergiftungen Das Gerät muss in Übereinstimmung mit den nationalen Verdrahtungsvorschriften installiert werden. Es muss ein Fehlerstromschutzschalter mit Nennleistung installiert werden, um mögliche Stromschläge zu vermeiden.
- Seite 9 VIVAX DE Sicherheitsvorkehrungen Öffnen Sie die Fenster und Türen nicht für längere Zeit, wenn die Klimaanlage läuft. Andernfalls wird die Kühl- oder Heizleistung geschwächt Stellen Sie sich nicht auf die Oberseite des Außengeräts und legen Sie keine schweren Gegenstände darauf ab. Dies könnte zu Verletzungen führen...
- Seite 10 VIVAX DE Wenn Ihr Klimagerät nicht mit einem Netzkabel und einem Stecker ausgestattet ist, muss ein explosionsgeschützter allpoliger Schalter in die feste Verdrahtung eingebaut werden und der Abstand zwischen den Kontakten sollte nicht weniger als 3,0 mm betragen. Wenn Klimagerät...
- Seite 11 VIVAX DE einfrieren, was zu Wassertropfen oder anderen Fehlfunktionen führt. * Bei Langzeitkühlung oder Entfeuchtung mit einer relativen Luftfeuchtigkeit von über 80 % (Türen und Fenster sind geöffnet) kann es in der Nähe des Luftauslasses zu Kondenswasserbildung oder Tropfwasser kommen.
-
Seite 12: Einstellung Der Luftstromrichtung
VIVAX DE Einstellung der Luftstromrichtung 1. Verwenden Tasten Auf-Ab- Schwenkung Links-Rechts- Schwenkung an der Fernbedienung, um die Luftstromrichtung einzustellen. Weitere Informationen finden Bedienungsanleitung der Fernbedienung. 2. Bei Modellen ohne Links-Rechts- Schwenkfunktion müssen die Lamellen manuell bewegt werden. Hinweis: Bewegen Sie die Lamellen, bevor das Gerät in Betrieb ist, sonst könnten Ihre Finger... -
Seite 13: Wichtigste Teile

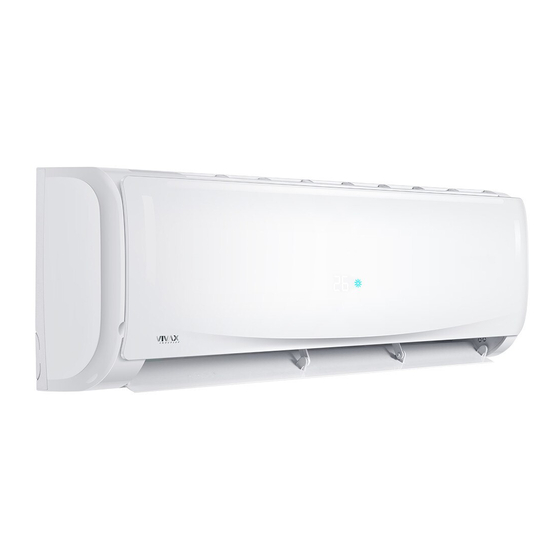

VIVAX DE WICHTIGSTE TEILE Innengerät Einlass Display-Bord (innen) Einlassgitter Auslass EIN/AUS Taste Luftreinigungsfilter Vertikale Lamelle (innen) (Luftstrom rechts/links) Horizontale Klappe (Luftstrom auf/ab) Außengerät *nicht manuell einstellen! Einlass Verrohrung und elektrische Verdrahtung Abflussschlauch Auslass Hinweis: Alle Bilder in dieser Anleitung sind nur schematische Darstellungen. -
Seite 14: Reinigen Und Pflegen
VIVAX DE Reinigen und Pflegen Warnung Vor der Reinigung der Klimaanlage muss diese ausgeschaltet und der Strom für mehr als 5 Minuten unterbrochen werden, da sonst die Gefahr von Stromschlägen besteht. Machen Sie das Klimagerät nicht nass, da dies einen elektrischen Schlag verursachen kann. - Seite 15 VIVAX DE ■ Reinigen Sie den Luftfilter Verwenden Sie einen Staubsauger oder Wasser, um den Filter zu spülen. Wenn der Filter stark verschmutzt ist (z. B. mit fettigem Schmutz), reinigen Sie ihn mit warmem Wasser (unter 45 ºC) mit darin aufgelöstem mildem Reinigungsmittel,...
- Seite 16 VIVAX DE Fehlersuche Vorsicht Reparieren Sie das Klimagerät nicht selbst, da eine falsche Wartung zu einem elektrischen Schlag, Brand oder einer Explosion führen kann. Wenden Sie sich bitte an ein autorisiertes Servicezentrum und lassen Sie die Wartung von Fachleuten durchführen.
- Seite 17 VIVAX DE Übermäßige Staubansammlungen auf dem Filter, Verstopfungen am Luftein- und -austritt und ein zu kleiner Winkel der Lamellen beeinträchtigen die Kühl- und Heizwirkung. Der Wind bläst nach - Bitte reinigen Sie den Filter, entfernen Sie die außen, aber die Kühl-...
- Seite 18 VIVAX DE Innengerät gibt • Das Geräusch des ein- oder ausgeschalteten anormale Geräusche Lüfter- oder Verdichterrelais. von sich. • Wenn die Abtauung gestartet wird oder aufhört zu laufen, ertönt ein Ton. ►Das liegt daran, dass das Kältemittel in umgekehrter Richtung strömt.
- Seite 19 VIVAX DE KLIMAGERÄTE-FERNBEDIENUNGSANLEITUNG • Lesen Sie diese "Anleitung" sorgfältig durch, damit Sie das Klimagerät sicher und korrekt einsetzen können. • Bewahren Sie die "Anleitung" sorgfältig auf, damit Sie jederzeit darauf zurückgreifen können. 18 ...
-
Seite 20: Inhaltsverzeichnis
VIVAX DE INHALT Beschreibung der Schaltflächen ..........Verwendung ................25 Batterien fixieren ------------------------------------------------ 24 Kühlen/ Heizen ............24 Trocknung ..............24 Schwenkfunktion ............25 Schlaf-Funktion............. 25 Intelligenter Betriebsmodus .......... 26 Betriebsart Turbo/Quiet ..........26 Zusätzliche Funktionen ............27 Gesundheit ..............27 Gesunde Luftstromfunktion ---------------------------------- 27 ºF/ ºC Transformieren ----------------------------------------- 27... -
Seite 21: Beschreibung Der Schaltflächen
VIVAX DE Beschreibung der Schaltflächen 1. FERNBEDIENUNG Vorderseite WICHTIG! WENN DAS MODELL ÜBER EINE WiFi- FUNKTION VERFÜGBAR IST, DRÜCKEN SIE DIE EIN/AUS-TASTE 5 Sekunden lang, um das WiFi-Signal zu senden. Hinweis: Alle obigen Abbildungen sind die Anzeigen nach dem ersten Einschalten oder dem erneuten Einschalten nach dem Ausschalten. -
Seite 22: Fan Speed
VIVAX DE 1. MODE-Anzeige Es zeigt die Betriebsart an. 2. SIGNAL-Sendeanzeige Es zeigt das WiFi-Signal an. 3. SWING-Anzeige Es zeigt die Funktion SWING an. FAN SPEED-Anzeige Sie zeigt die Funktion FAN SPEED an. 5. LOCK-Anzeige Zeigt an, ob wir die Optionen sperren. -
Seite 23: Power On/Off
VIVAX DE 11. COOL-Taste Durch Drücken der Taste COOL wählen Sie den Kühlbetrieb. Stellen Sie die Temp. durch Drücken von "▲" oder "▼" ein. Drücken Sie die Taste FAN, um die Lüftergeschwindigkeit einzustellen. Sie können Niedrig/ Mittel/ Hoch/ Auto wählen. - Seite 24 VIVAX DE 16. DRY-Taste Drücken Sie die Taste DRY. Wenn in diesem Modus die Raumtemperatur unter die Temperatureinstellung (+2 ºC) fällt, läuft das Gerät unabhängig von der FAN-Einstellung mit NIEDRIGER Drehzahl. 17. TEMP./ CLOCK-Taste Stellen Sie die Temp. oder die Uhr durch Drücken der Tasten "▲" oder "▼"...
-
Seite 25: Verwendung
VIVAX DE Verwendung Batterien fixieren 1. Schieben Sie die Abdeckung in Pfeilrichtung, um sie zu öffnen. 2. Legen Sie zwei fabrikneue Batterien ein, positionieren Sie die Batterien auf die richtigen elektrischen Pole (+ und -). 3. Legen Sie die Abdeckung zurück. -
Seite 26: Schwenkfunktion
VIVAX DE Betriebsart Trocknen Drücken Sie die Taste ON/OFF, das Klimagerät beginnt zu arbeiten. 2. Drücken Sie die Taste DRY. 3. Drücken Sie die Taste "▲" oder "▼", stellen Sie die Temperatur ein. 4. Drücken Sie die FAN-Taste, und Sie können die Lüftergeschwindigkeit auswählen. -
Seite 27: Intelligenter Betriebsmodus
VIVAX DE Smart-Modus: Das Gerät arbeitet in einem entsprechenden Schlafmodus, der an die automatisch gewählte Betriebsart angepasst ist. HINWEIS: Wenn die TIMER-Funktion eingestellt ist, kann die Schlaffunktion nicht eingerichtet werden. Intelligenter Betriebsmodus Drücken Sie im Kühl-, Heiz- und Entfeuchtungsmodus die SMART-Taste, um die Smart-Funktion aufzurufen. -
Seite 28: Zusatzfunktionen
VIVAX DE ZUSATZFUNKTIONEN Gesundheit (Option) Drücken Sie die Taste EXTRA FUNCTION, um zusätzliche Optionen aufzurufen, wenn die Zyklusanzeige auf blinkt. Der Ionisator, der Ionen in Ihren Raum abgibt, schaltet sich ein. Ionisierte Luft trägt zu einer gesünderen Atmosphäre bei und tötet Viren und Bakterien in Ihrem Zuhause Drücken Sie erneut und die Funktion wird abgebrochen. -
Seite 29: Horizontal Wischen
VIVAX DE Horizontal wischen Ändern Sie es manuell. Diese Funktion wird in dem Szenario verwendet, dass es mehr als eine AC in einem Raum gibt . Drücken Sie die EXTRA FUNCTION-Taste so oft wie nötig, um zum A-B- Betrieb zu gelangen. Der Standardwert ist der A-Code . -
Seite 30: Entsorgungsrichtlinien
VIVAX DE Europäische Entsorgungsrichtlinien Zum Schutz unserer Umwelt und zur möglichst vollständigen Wiederverwertung eingesetzten Rohstoffe wird Verbraucher gebeten, nicht mehr gebrauchsfähige Geräte dem öffentlichen Sammelsystem für Elektrik Elektronik zuzuführen. Das Symbol des Gekreuzten weist darauf hin, dass dieses Produkt der Sammelstelle für Elektronikschrott zugeführt werden muss, um es der bestmöglichen rohstofflichen Verwertung zuzuführen. - Seite 32 PRODUCT FICHE - INFORMACIJSKI LIST - INFORMATIVNI LIST - ИНФОРМАТИВЕН ЛИСТ INFORMACION GUIDE - KARTA PRODUKTU - INFORMAČNÍ LIST - OPIS VÝROBKU PODATKOVNA KARTICA IZDELKA - ПРОДУКТОВ ФИШ - FIȘA PRODUSULUI Model: Vivax ACP-12CH35REII R32 English Hrvatski PRODUCT FICHE INFORMACIJSKI LIST...
- Seite 33 Deutsch Français Italiano SCHEDA TECNICA DEL Produktdatenblatt Fiche produit PRODOTTO Name des Lieferanten Nom du fournisseur Marchio Modellkennung Référence du modèle Modello Livelli di potenza acustica interna ed Niveaux de puissance acoustique Schallleistungspegel in Innenräumen esterna di raffreddamento / intérieur et extérieur riscaldamento (dB) Bezeichnung und Treibhauspote‐nzial Nom de réchauffement planétaire Tipologia refrigerante * des verwendeten Kältemittels* GWP («potenziale di riscaldamento Kältemittel GWP* Potentiel de réchauffement planétaire globale) * KüHLTRIEB REFROIDISSEMENT RAFFREDDAMENTO SEER SEER SEER Energieeffizienzklasse Classe d'efficacité énergétique Classe di efficienza energetica Consommation annuelle d'électricité Consumo energetico annuo indicativo Jahresstromverbrauch QCE (kWh/a) ** (kWh/a) ** indicative QCE (kWh/a) ** Carico tecnico P (kW)
