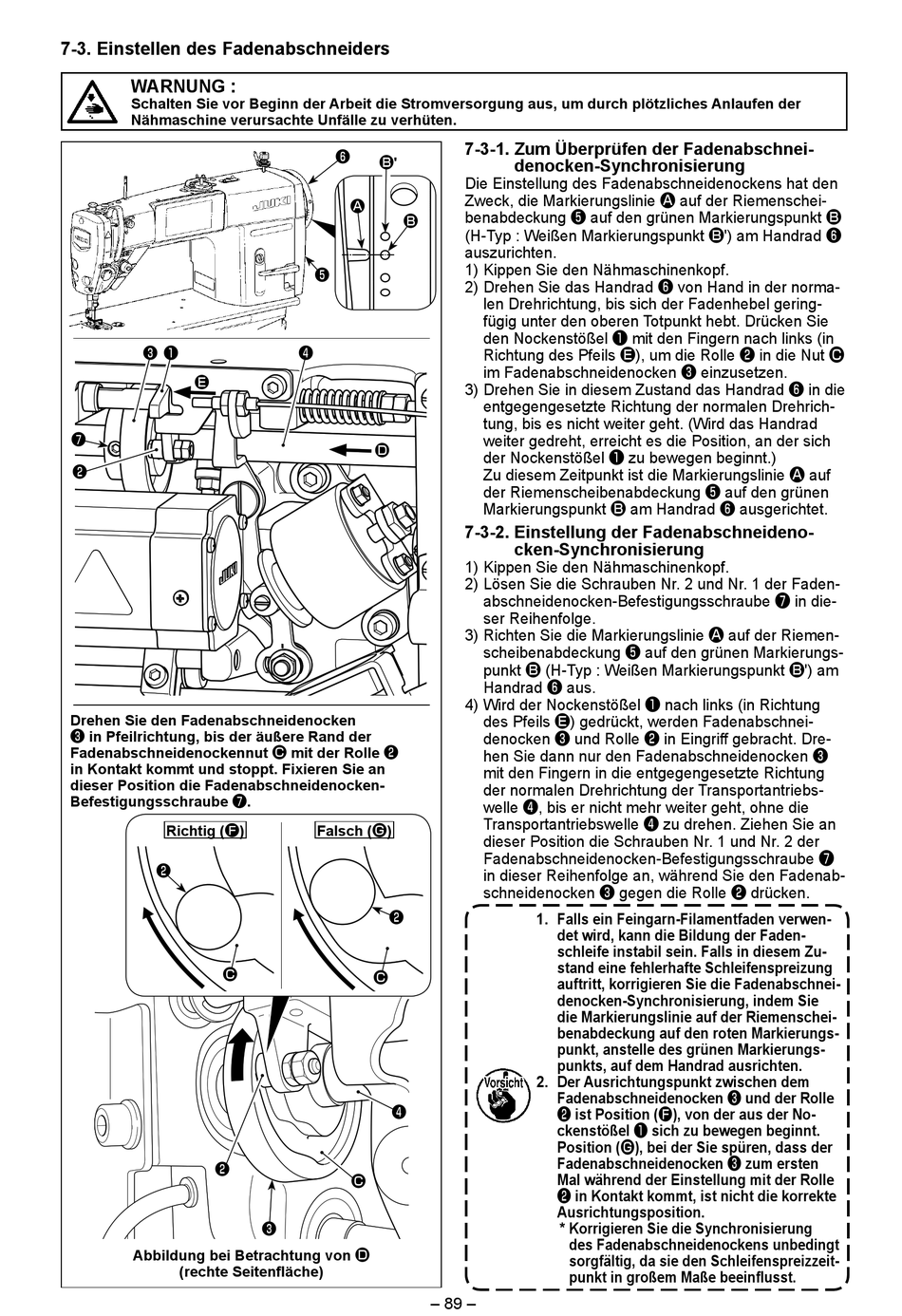

7-3. Einstellen des Fadenabschneiders
WARNUNG :
Schalten Sie vor Beginn der Arbeit die Stromversorgung aus, um durch plötzliches Anlaufen der
Nähmaschine verursachte Unfälle zu verhüten.
❸
❶
E
❼
❷
Drehen Sie den Fadenabschneidenocken
❸ in Pfeilrichtung, bis der äußere Rand der
Fadenabschneidenockennut C mit der Rolle ❷
in Kontakt kommt und stoppt. Fixieren Sie an
dieser Position die Fadenabschneidenocken-
Befestigungsschraube ❼.
Richtig (F)
❷
C
❷
Abbildung bei Betrachtung von D
(rechte Seitenfläche)
❻
B'
A
B
❺
❹
D
Falsch (G)
❷
C
❹
C
❸
– 89 –
7-3-1. Zum Überprüfen der Fadenabschnei-
denocken-Synchronisierung
Die Einstellung des Fadenabschneidenockens hat den
Zweck, die Markierungslinie A auf der Riemenschei-
benabdeckung ❺ auf den grünen Markierungspunkt B
(H-Typ : Weißen Markierungspunkt B') am Handrad ❻
auszurichten.
1) Kippen Sie den Nähmaschinenkopf.
2) Drehen Sie das Handrad ❻ von Hand in der norma-
len Drehrichtung, bis sich der Fadenhebel gering-
fügig unter den oberen Totpunkt hebt. Drücken Sie
den Nockenstößel ❶ mit den Fingern nach links (in
Richtung des Pfeils E), um die Rolle ❷ in die Nut C
im Fadenabschneidenocken ❸ einzusetzen.
3) Drehen Sie in diesem Zustand das Handrad ❻ in die
entgegengesetzte Richtung der normalen Drehrich-
tung, bis es nicht weiter geht. (Wird das Handrad
weiter gedreht, erreicht es die Position, an der sich
der Nockenstößel ❶ zu bewegen beginnt.)
Zu diesem Zeitpunkt ist die Markierungslinie A auf
der Riemenscheibenabdeckung ❺ auf den grünen
Markierungspunkt B am Handrad ❻ ausgerichtet.
7-3-2. Einstellung der Fadenabschneideno-
cken-Synchronisierung
1) Kippen Sie den Nähmaschinenkopf.
2) Lösen Sie die Schrauben Nr. 2 und Nr. 1 der Faden-
abschneidenocken-Befestigungsschraube ❼ in die-
ser Reihenfolge.
3) Richten Sie die Markierungslinie A auf der Riemen-
scheibenabdeckung ❺ auf den grünen Markierungs-
punkt B (H-Typ : Weißen Markierungspunkt B') am
Handrad ❻ aus.
4) Wird der Nockenstößel ❶ nach links (in Richtung
des Pfeils E) gedrückt, werden Fadenabschnei-
denocken ❸ und Rolle ❷ in Eingriff gebracht. Dre-
hen Sie dann nur den Fadenabschneidenocken ❸
mit den Fingern in die entgegengesetzte Richtung
der normalen Drehrichtung der Transportantriebs-
welle ❹, bis er nicht mehr weiter geht, ohne die
Transportantriebswelle ❹ zu drehen. Ziehen Sie an
dieser Position die Schrauben Nr. 1 und Nr. 2 der
Fadenabschneidenocken-Befestigungsschraube ❼
in dieser Reihenfolge an, während Sie den Fadenab-
schneidenocken ❸ gegen die Rolle ❷ drücken.
1. Falls ein Feingarn-Filamentfaden verwen-
det wird, kann die Bildung der Faden-
schleife instabil sein. Falls in diesem Zu-
stand eine fehlerhafte Schleifenspreizung
auftritt, korrigieren Sie die Fadenabschnei-
denocken-Synchronisierung, indem Sie
die Markierungslinie auf der Riemenschei-
benabdeckung auf den roten Markierungs-
punkt, anstelle des grünen Markierungs-
punkts, auf dem Handrad ausrichten.
2. Der Ausrichtungspunkt zwischen dem
Fadenabschneidenocken ❸ und der Rolle
❷ ist Position (F), von der aus der No-
ckenstößel ❶ sich zu bewegen beginnt.
Position (G), bei der Sie spüren, dass der
Fadenabschneidenocken ❸ zum ersten
Mal während der Einstellung mit der Rolle
❷ in Kontakt kommt, ist nicht die korrekte
Ausrichtungsposition.
* Korrigieren Sie die Synchronisierung
des Fadenabschneidenockens unbedingt
sorgfältig, da sie den Schleifenspreizzeit-
punkt in großem Maße beeinflusst.
