4-10. Einstellen des Fadenabschneiders
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die
Stromversorgung der Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen still-
steht, bevor Sie mit dieser Arbeit beginnen.

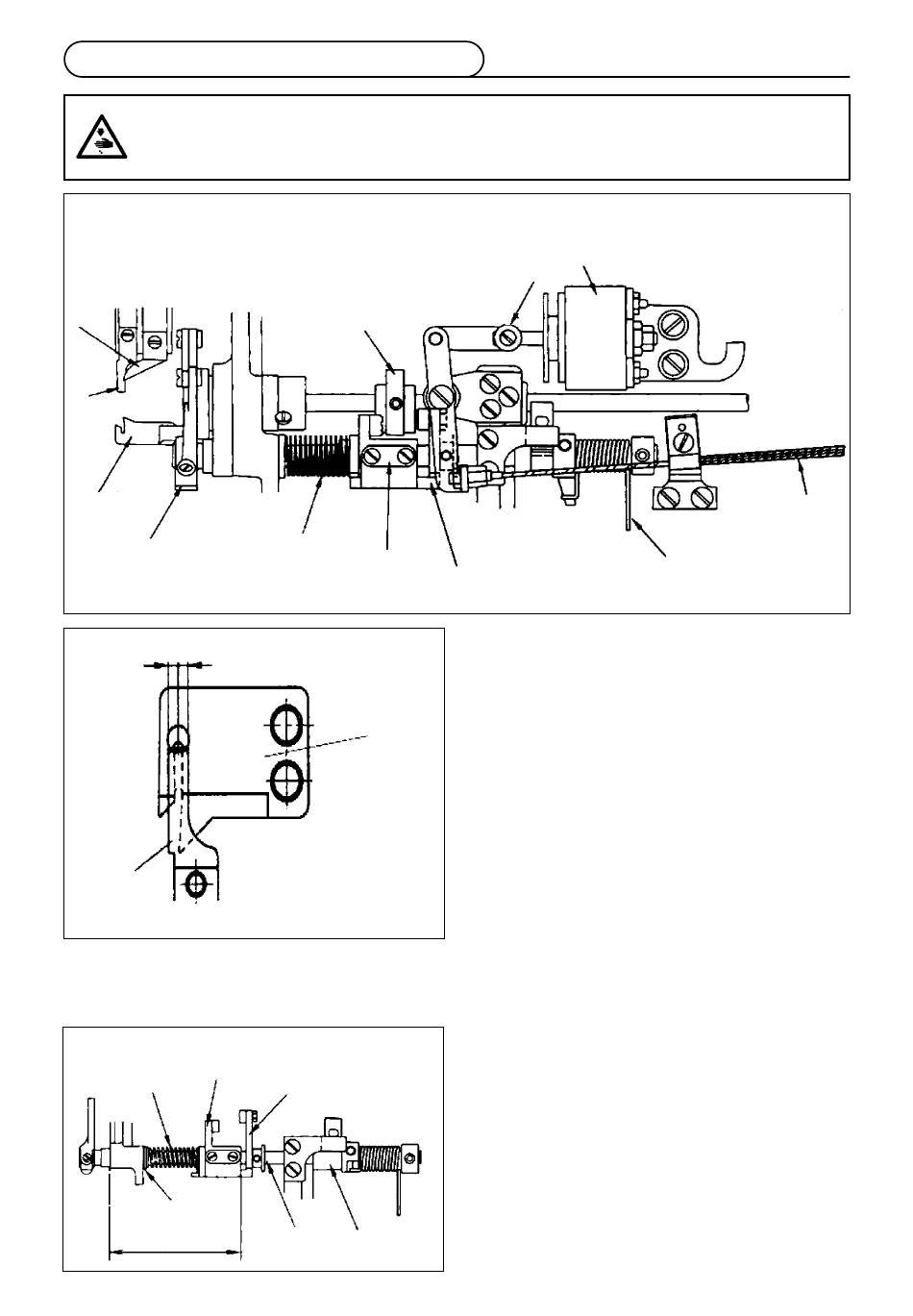

1. Der Fadenabschneider dieser Nähmaschine hat die in der nachstehenden Abbildung
gezeigte Struktur.
Fadenfüh-
rung
Gegenmesser
Schwing-
messer
Fadenabschneide-
hebel
ⓐ
ⓑ
Gegen-
messer
Fadenabschneide-
nockenkurbel, links
Rückhol-
feder
Wellenhülse
91,2 mm
Basis der Magnetspu-
len-Verbindungsstange
Fadenabschnei-
denocken
Rückholfeder
Fadenabschneide-
nockenkurbel, links Fadenabschneideno-
Schwing-
messer
Fadenabschneideno-
ckenkurbel, rechts
❶
❷
Fadenabschneidemagnet
ckenkurbel, rechts
2. Einstellen von Gegenmesser und Schwing-
messer
1) Die standardmäßige Montageposition des
Gegenmessers und des Schwingmessers ist
die Position, an der die Mittellinie des Schneid-
teils des Schwingmessers auf die Mittellinie
des Gegenmessers ausgerichtet ist, wie in der
Abbildung dargestellt.
2) Falls der Teil ⓐ des Gegenmessers größer als
der Standard ist, werden fälschlicherweise drei
Fäden anstatt zwei Fäden abgeschnitten. Falls
dieses Problem auftritt, werden die Fäden nach
dem Fadenabschneiden nicht zu der normalen
Position gebracht. Falls der Teil ⓑ größer als
der Standard ist, können die Messer die Fäden
nicht abschneiden. Es ist daher notwendig, die
Messer auf die korrekte Position einzustellen.
3. Einstellen der Fadenabschneidenockenkur-
bel
1) Richten Sie die Fadenabschneidenockenkur-
beln, rechts und links, auf die flache Position
der Fadenabschneidenocken-Kurbelwelle in
der Anordnung gemäß der Abbildung aus.
2) Während Sie die Fadenabschneidenocken-
Kurbelwelle ❶ langsam drehen, richten Sie
den Anschlaghebel ❷ auf den flachen Teil an
der Fadenabschneidenocken-Kurbelwelle ❶
aus.
– 17 –
Fadenfreigabe-
seilzug
Rückholfeder
