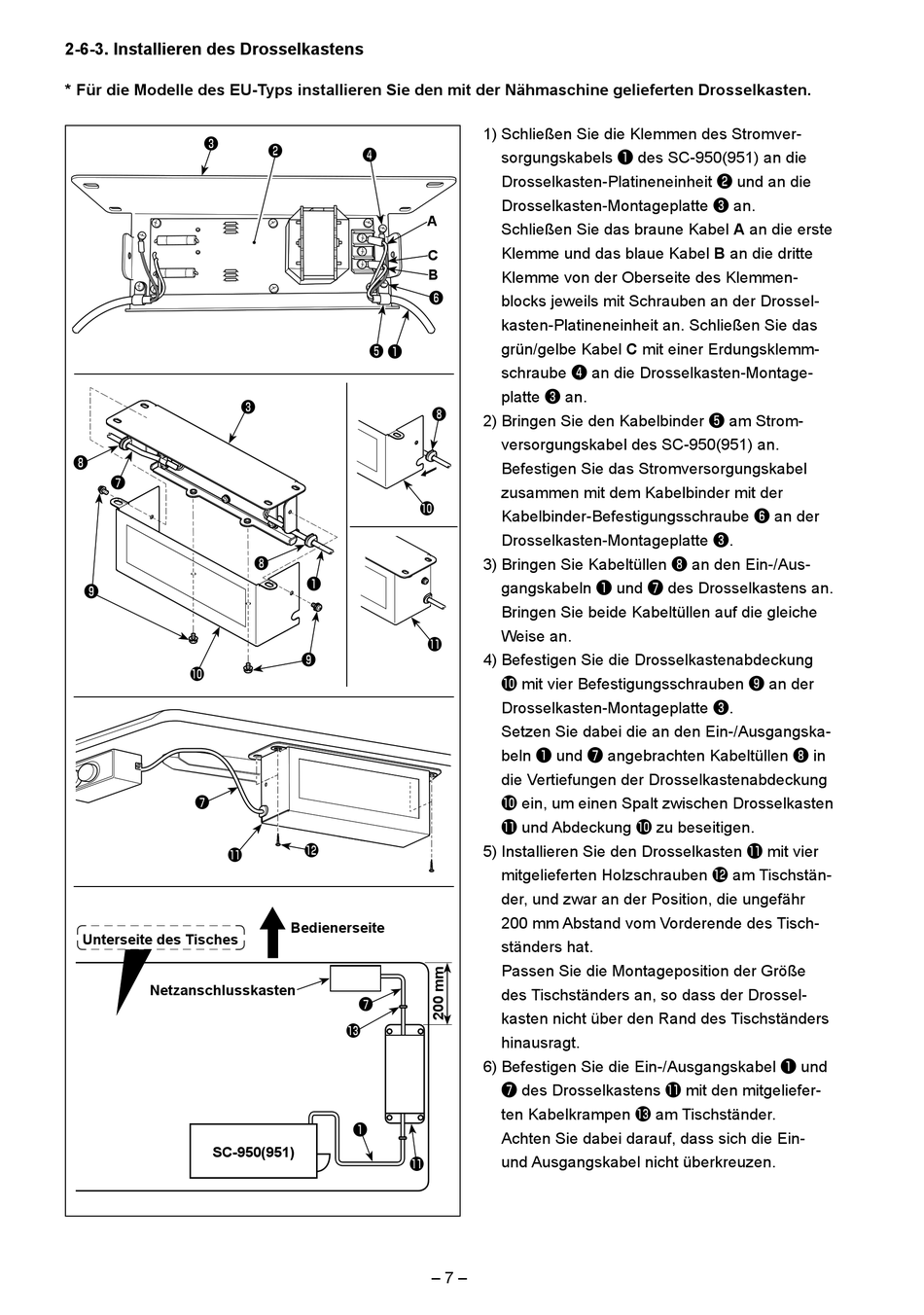

2-6-3. Installieren des Drosselkastens
* Für die Modelle des EU-Typs installieren Sie den mit der Nähmaschine gelieferten Drosselkasten.
❸
❽
❼
❾
❼
Unterseite des Tisches
Netzanschlusskasten
SC-950(951)
❷
❹
❺
❶
❸
❽
❶
❾
Bedienerseite
❼
❶
1) Schließen Sie die Klemmen des Stromver-
sorgungskabels ❶ des SC-950(951) an die
Drosselkasten-Platineneinheit ❷ und an die
Drosselkasten-Montageplatte ❸ an.
A
Schließen Sie das braune Kabel A an die erste
Klemme und das blaue Kabel B an die dritte
C
B
Klemme von der Oberseite des Klemmen-
❻
blocks jeweils mit Schrauben an der Drossel-
kasten-Platineneinheit an. Schließen Sie das
grün/gelbe Kabel C mit einer Erdungsklemm-
schraube ❹ an die Drosselkasten-Montage-
platte ❸ an.
❽
2) Bringen Sie den Kabelbinder ❺ am Strom-
versorgungskabel des SC-950(951) an.
Befestigen Sie das Stromversorgungskabel
zusammen mit dem Kabelbinder mit der
Kabelbinder-Befestigungsschraube ❻ an der
Drosselkasten-Montageplatte ❸.
3) Bringen Sie Kabeltüllen ❽ an den Ein-/Aus-
gangskabeln ❶ und ❼ des Drosselkastens an.
Bringen Sie beide Kabeltüllen auf die gleiche
Weise an.
4) Befestigen Sie die Drosselkastenabdeckung
mit vier Befestigungsschrauben ❾ an der
Drosselkasten-Montageplatte ❸.
Setzen Sie dabei die an den Ein-/Ausgangska-
beln ❶ und ❼ angebrachten Kabeltüllen ❽ in
die Vertiefungen der Drosselkastenabdeckung
ein, um einen Spalt zwischen Drosselkasten
und Abdeckung zu beseitigen.
5) Installieren Sie den Drosselkasten mit vier
mitgelieferten Holzschrauben am Tischstän-
der, und zwar an der Position, die ungefähr
200 mm Abstand vom Vorderende des Tisch-
ständers hat.
Passen Sie die Montageposition der Größe
des Tischständers an, so dass der Drossel-
kasten nicht über den Rand des Tischständers
hinausragt.
6) Befestigen Sie die Ein-/Ausgangskabel ❶ und
❼ des Drosselkastens mit den mitgeliefer-
ten Kabelkrampen am Tischständer.
Achten Sie dabei darauf, dass sich die Ein-
und Ausgangskabel nicht überkreuzen.
