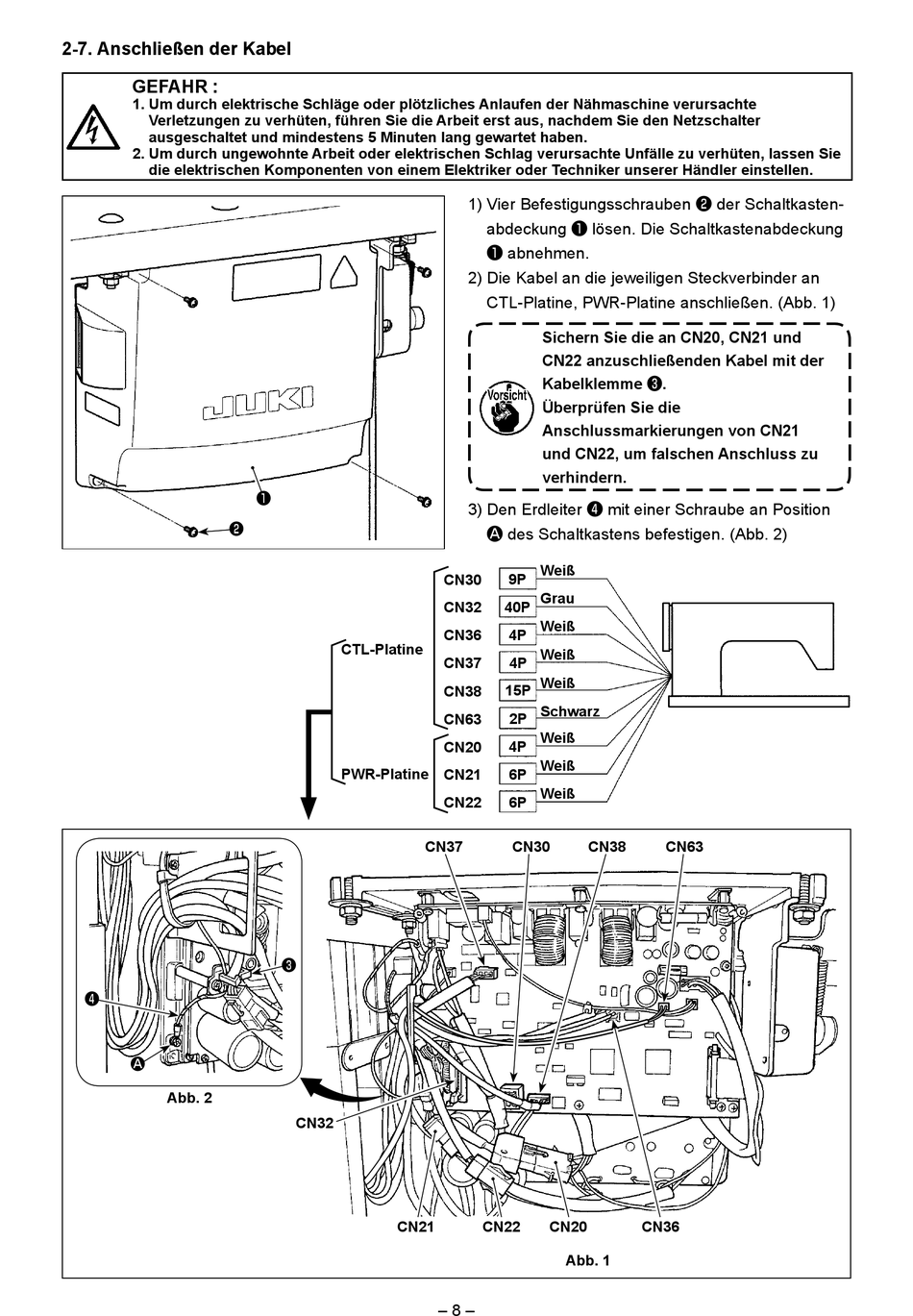

2-7. Anschließen der Kabel
GEFAHR :
1. Um durch elektrische Schläge oder plötzliches Anlaufen der Nähmaschine verursachte
Verletzungen zu verhüten, führen Sie die Arbeit erst aus, nachdem Sie den Netzschalter
ausgeschaltet und mindestens 5 Minuten lang gewartet haben.
2. Um durch ungewohnte Arbeit oder elektrischen Schlag verursachte Unfälle zu verhüten, lassen Sie
die elektrischen Komponenten von einem Elektriker oder Techniker unserer Händler einstellen.
❷
❹
A
Abb. 2
❶
CTL-Platine
PWR-Platine
CN37
❸
CN32
CN21
1) Vier Befestigungsschrauben ❷ der Schaltkasten-
abdeckung ❶ lösen. Die Schaltkastenabdeckung
❶ abnehmen.
2) Die Kabel an die jeweiligen Steckverbinder an
CTL-Platine, PWR-Platine anschließen. (Abb. 1)
Sichern Sie die an CN20, CN21 und
CN22 anzuschließenden Kabel mit der
Kabelklemme ❸.
Überprüfen Sie die
Anschlussmarkierungen von CN21
und CN22, um falschen Anschluss zu
verhindern.
3) Den Erdleiter ❹ mit einer Schraube an Position
A des Schaltkastens befestigen. (Abb. 2)
Weiß
9P
CN30
Grau
CN32
40P
Weiß
CN36
4P
Weiß
CN37
4P
Weiß
CN38
15P
Schwarz
2P
CN63
Weiß
CN20
4P
Weiß
CN21
6P
Weiß
CN22
6P
CN30
CN38
CN22
CN20
Abb. 1
– 8 –
CN63
CN36
